摘要：文中结合PMRC编码系统，根据其在马来西亚RAPID-P30项目中的应用经验展开分析，阐述了编码系统在项目中的应用内容，为材料编码在项目中的应用提供了参考。
关键词：PMRC；材料编码；应用
1 前言
随着三维协同设计的推广应用和工程建设全生命周期软件平台建设工作的不断推进,在设计选材、三维设计建模、材料统计、物资采购、施工材料控制、运营检维修与备料等全过程中,标准化材料编码的应用尤显迫切。
在马来西亚RAPID项目中，使用Petronas公司的PMRC（Piping Material Reference Code）材料编码系统，从设计、采办、到施工各阶段的实施应用，并基于Petronas公司的PRMC编码平台和SPRD平台进行数字化衔接，整体性应用到项目实施的各个阶段。
2 PMRC编码基础介绍
PMRC编码系统是旨在适用于项目实施、运行和维检修全生命周期阶段的标准化编码系统个。在马来西亚RAPID一体化炼厂项目中一个整体性的集成数字化平台作为基础材料编码数据库，替换了原有壳牌公司编制的MESC编码，根据新的PTS标准覆盖了管道元件、电仪元件。数据库中所有管道材料等级和各项元件数据单，旨在项目中应用到的所有元件可以在数据库中找到所有的技术性要求，可用于采办和施工指导工作。
在完善的数据库基础之上，在今后所有旗下的运行项目时，将该数据库登录系统延伸到各分包商中，使得各分包商从前期设计阶段开始，包括三维模型等均与材料编码系统产生关联，再到材料采购、库存管理、现场施工等整体围绕材料编码系统进行工作运行，保证可追溯性。
3 PMRC编码数据结构

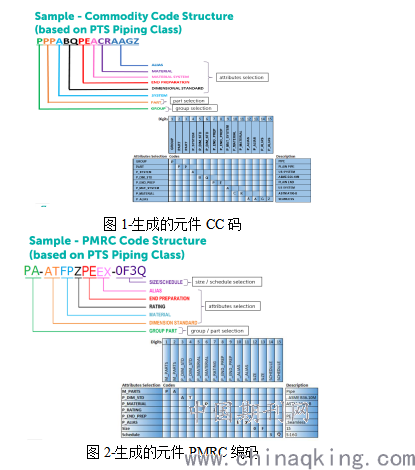

为保证各元素编码的唯一性，PMRC编码的确定共分为四个层级，第一层级首先对元件划分为元件群组，按照元件的具体种类划分为钢管（pipe）、管件（fitting）、阀门（valve）、法兰（Flange）等；第二层级按照元件的基本属性进行深度划分，例如针对法兰可划分为带颈对焊法兰（WN Flange）、螺纹法兰（NPT Flange）、承插焊法兰（SW Flange）等等；第三层级再根据更详细的技术要求形成元件的CC码（Commodity Code），如图1所示；第四层级为在CC码基础上根据管径、壁厚等尺寸信息，生成最终的PMRC编码，如图2所示。
.png)
4 编码应用
PMRC编码根据应用形式可整体氛围PMRC Piping Class、Datasheet、MAR三部分。
4.1 PMRC Piping Class
Piping class编码是RAPID项目中管道材料等级，相比常规项目的管道材料等级，PMRC等级统一了所有RAPID子项目分包商的等级命名方式，而且将所有管道等级录入到了PMRC编码系统当中。每一个管道等级中所涉及的管道元件从钢管管件到螺栓螺母，均一一对应了一个材料编码，即为项目管道材料选择起到了指导作用，又可作为本项目材料编码的索引使用。在PMRC编码系统完成材料等级的录入后，可生成为单独的piping class报告，可作为设计统一规定文件应用于项目中。
4.2 PMRC Datasheet
PMRC Datasheet是在PMRC系统中是有唯一性的元件技术性要求文件，每一个PMRC唯一编码都对应一个唯一的datasheet数据单，原则上来说，所有的datasheet在PMRC编码系统中数据库中都可以找到相应的指令性文件，在设计过程中，在管道等级和各项采购用数据单文件均可进行映射，在采办阶段可使用PMRC编码数据单中完成的技术要求进行技术性采购，在施工阶段仍可根据PMRC编码数据单进行库存管理核实以及施工材料管理追寻工作。PMRC编码数据单为PMRC编码技术要求的具体性体现，包含所有元件的技术性要求，是PMRC编码系统的主要内容，在PMRC编码系统完成数据单的录入后，可生成为单独的datasheet报告，可作为设计统一规定文件应用于项目中。
4.3 PMRC MAR
PMRC MAR文件是PMRC编码系统中的技术性说明文件，被用作PMRC Piping class和Datasheet中技术性补充，通常MAR文件无需各分包商在PMRC编码系统中再进行录入工作，为马石油企业拟定的技术性执行文件，在项目实施过程中的设计采办阶段，MAR文件可被用来捆绑在管道等级文件和数据单文件进行技术性要求，MAR文件中也涉及部分在数据单中不易体现的通用性要求，各子项目分包商也可在PMRC编码系统中进行报告生成，可作为设计统一规定文件应用于项目中。
5 结语
PMRC编码系统为马石油公司相对完善的材料编码系统，已经实际应用于整个RAPID一体化炼化项目当中，该编码系统在实际应用中发现仍然存在部分需要继续改进的方向，但已经明显体现出编码系统在项目运行过程中带来的便捷性，可为国内相关需要材料编码的项目可以起到一定参考作用。
参考文献：
［1］ 李海涛，赵小平.三维数字化工厂技术在中石油炼化企业中的应用[J]. 中国信息界，2012，225：44-47；
