张传超
陕西化建西安公司,陕西 西安 710000
摘要：国际石化及炼油项目法兰安装管理包括法兰密封面、金属垫片密封面合格标准判定，螺栓安装要求及紧固力矩选择，如果安装质量控制不严，成品保护不当，施工方法不正确，易造成主材损伤，安装返工，直接影响项目进度、增加项目成本。本文总结了国际石化及炼油项目法兰安装管理紧固施工经验，介绍了国际石化及炼油项目法兰安装管理成品保护及工序质量控制方法。
关键词：国际项目；法兰密封面、金属垫片密封面合格标准判定；紧固力矩；安装工艺；
引言
国际项目施工采用美国机械工程师协会标准，验收严格，前期施工过程中法兰密封面、金属缠绕垫密封面保护不当，安装方法不正确，会造成主材损伤，安装返工。通过马来西亚RAPID项目、尼日利亚丹格特石化及炼油项目施工分析、总结国际石化及炼油项目法兰安装管理施工过程：
1 法兰密封面、金属垫片、螺栓成品保护

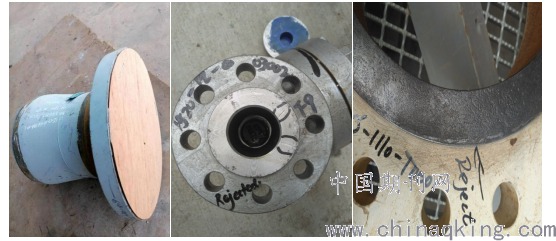

法兰密封面要采取硬保护，水纹线涂抹润滑剂图片（一），避免类似于图片（二）中的划痕，法兰密封面、螺栓要涂合适的润滑剂，避免类似于图片（三）中的锈蚀。润滑剂根据设计温度可以从表1中选择。
.png)
图片（一） 图片（二） 图片（三）

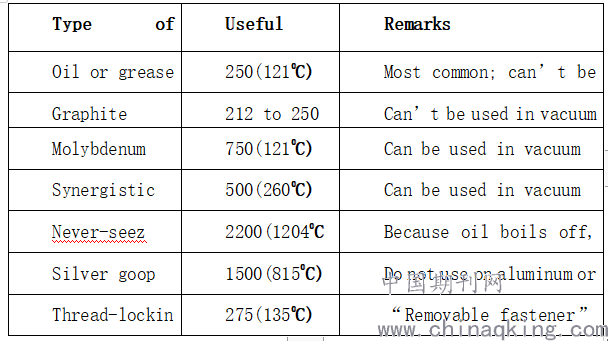

表1 润滑剂选用表
.png)
2 装配前检查
垫片检查：确认垫片的类型，等级，尺寸以及与法兰面匹配的一致性。检查垫片特别是密封区是否有损坏。所有安装上的垫片必须根据色标方案做好色标（详见垫片颜色编码）。

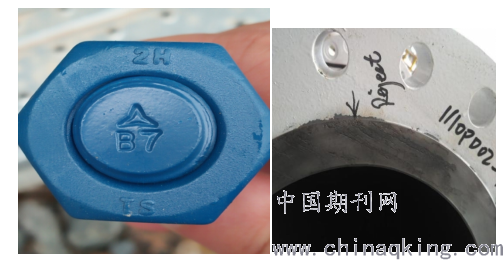

检查螺栓：螺母和螺栓的尺寸、等级，材质符合设计图纸要求（图片四）。
检查法兰面：特别是密封区域，要保证清洁且没有损坏，例如不能有划痕，锈蚀
等，合格标准（详见Table D-2M）密封面划痕除贯通性划痕外，径向划痕
.png)
图片（四） 图片（五）
长度累计应小于法兰密封面径向宽度的1/4为合格，例如图片（五）法兰密封面判定为不合格，需要更换法兰或密封面二次加工！
力矩值选择：力矩值根据法兰等级，螺栓规格，垫片类型以及润滑剂的摩擦系数等确定，力矩扳手需要按照厂家推荐进行校验，校验报告要保存在现场备查。
3 螺栓紧固程序
第一步调整好法兰和垫片，误差过大的不能强行把紧。
第二步在螺栓丝扣以及螺母与法兰接触的部位涂润滑剂，保证螺母能顺利拧紧。
第三步安装螺栓和螺母并拧紧，保证螺栓能自由通过法兰孔。将螺母固定到
螺栓的一端，使得螺栓的突出部分的顶端超过螺母的表面，但不能多于三个丝扣。螺栓螺母上的标记钢印朝向外侧以方便检查确认（图片四）。
第四步如图附件1：螺栓把紧顺序图所示，螺栓的编号要根据它在法兰上的
位置而确定。
第五步配套的法兰面和垫片应该保持洁净，无任何油污和水锈。
第六步按照螺栓把紧的顺序图进行螺栓把紧，可以采用风动扳手等相关的螺栓把紧工具。
第七步分步进行螺栓把紧以获得最终要求的力矩值。首先要进行不超过终紧
力矩30%的初紧，然后以不超过终紧力矩值的60%再次紧固，最后以终紧的力矩值（100%）进行把紧。每条螺栓把紧的平均力矩值应遵循螺栓紧固程序的要求。通过以上七个部分使终紧力矩值不超过要求力矩值的±5%。
第八步按顺时针方向对所有已紧固的螺栓进行检查一次，确保在终紧力矩值下没有任何螺母可以转动。
法兰力矩紧固合格后必须挂牌签字且使用不易褪色的记号笔在螺栓、螺母上标记，安装过程中填写好报验表格。
4 结束语
马来西亚RAPID项目氢气收集与分配、渣油加氢单元前期法兰管理报验通过率仅为40%，经过查阅相关资料，总结、分析存在问题，通过加强主材成品保护，细化工序控制，严格质量要求，最终法兰管理报验通过率达到98%以上，施工质量得到马来西亚石油公司赞誉，为后期试压包顺利试压奠定了基础！陕西化建尼日利亚丹格特石化及炼油项目正处于管道安装阶段，从工艺管道预制开始就开展法兰管理，避免法兰密封面出现划痕，避免出现更换法兰或法兰密封面重新机械加工，增加项目成本；从项目开工至今已，法兰密封面没有出现锈蚀情况，法兰管理报验通过率达到99%以上，对比以往其它国际项目，节约施工成本约50万元。
参考文献：
[1]螺栓、法兰连接组件指南ASME PCC-1(2013)
[2]工艺管道ASME B31.3
[3]管道法兰和法兰配件NPS1 /2到NPS24ASME B16.5
[4]管道和法兰用金属垫圈ASME B16.20
[5]管道和法兰用非金属垫圈ASME B16.21
[6]NPS26及以上的管道法兰和法兰配件ASME B16.47
[7]合金钢和不锈钢的标准规范ASTM A193
[8]高压高温材料碳和合金钢螺母和螺栓的标准规范ASTM A193
