污水处理厂周边硫化氢和甲硫醇检测方法探讨

发表时间:2021/7/21   来源:《城镇建设》2021年第4卷3月7期   作者:姬明晓
[导读] 本方法极大提高检测效率,可实现每小时4个样品的高通量检测。
        姬明晓
        上海净卓环保科技有限公司,上海 200333


        摘 要: 对于城镇污水处理厂周边的硫化氢、甲硫醇气体,本文采用硅胶涂覆的棕色真空玻璃瓶采样,手工气袋法配制标准气体,用ENTECH7200预浓缩仪浓缩后气相色谱分析,从采样器具、标准物质配制、样品浓缩等多方面对国标方法进行优化,在进样体积100mL时,方法检出限为0.0001~0.0005mg/m3,10μg/m3浓度的质控样品进行6次独立测试,相对误差在±15%之内,RSD均小于10%。另外,本方法极大提高检测效率,可实现每小时4个样品的高通量检测。

关键词:预浓缩;GC-FPD法;污水处理厂;硫化氢和甲硫醇
0.前言
        近年来上海市为进一步加强城镇排水设施的监督和管理,加强了城镇污水厂周边硫化氢、甲硫醇等恶臭气体的检测力度。行业中,硫化氢和甲硫醇因国标方法的稳定性等原因,多分开采样和检测,硫化氢多使用分光光度法,甲硫醇多采用气相色谱法或者气质联用法进行检测,相对成本较高。本文在国标《空气质量 硫化氢、甲硫醇、甲硫醚和二甲二硫的测定 气相色谱法》[1]的基础上,从样品采集、标准样品配制、仪器条件优化等方面对国标方法进行探索改进,以期能够同时稳定测定硫化氢、甲硫醇两种恶臭物质,并进一步提高检测效率。
1、实验过程
1.1主要仪器和试剂
        Agilent 7890B气相色谱仪,配FPD+检测器; ENTECH 7200预浓缩仪;ENTECH 7016D自动进样器;ENTECH硫化氢Bottle-Vac?采样瓶。
        氮气中硫化氢、甲硫醇、甲硫醚、二甲二硫醚混合标准气体(硫化氢、甲硫醇10mg/m3,甲硫醚、二甲二硫醚5mg/ m3,大连大特气体有限公司);10L泰德拉气袋(大连海得科技有限公司)。
1.2样品采集过程
1)采样准备
        将清理干净的硫化氢Bottle-Vac?采样瓶盖子拧紧抽真空备用,抽真空时应注意观察是否有漏气现象。
2)点位布设
        点位布设依据《恶臭污染环境检测技术规范》[2]进行。
3)采样方式选择
        采样可根据实际需求,使用瞬时采样或者积分采样方式。
4)样品运输
        样品运输过程应轻拿轻放,避免样品损坏或者过度颠簸造成可能的漏气现象,影响数据准确性,应带全程序空白。
1.3实验条件
1) 气相色谱条件
        色谱柱DB-SulfurSCD(40m×320μm×3μm);采用分流进样方式(分流比50:1);柱流速2.5mL/min;采用程序升温方式(35℃保留1.5min后,以30℃/min升至80℃,再以50℃/min升至180℃,保留2min);进样口150℃;FPD+检测器200℃,燃烧室150℃;氢气50mL/min;空气60mL/min;尾吹气60mL/min。
2) 预浓缩仪条件
        进样体积 100.0ml。 一级冷阱(空管):捕集温度:-30 ℃;捕集流速:100 ml/min;解析温度:10 ℃;阀温:80 ℃;烘烤温度:120 ℃;烘烤时间:2min。 二级冷阱(TENAX):捕集温度:-60 ℃,转移预热温度:-50 ℃;捕集流速:30 ml/min; 解析温度:220 ℃;阀温:80 ℃;烘烤温度:220 ℃;烘烤时间:2min。 三级冷阱(硅烷化不锈钢毛细管):聚焦温度:-150℃;解析时间:2min;解析温度:80 ℃;烘烤时间:2min。 传输线温度:100 ℃。
1.4标气配制
1)器具准备
        配制标准气体的泰德拉气袋使用前用高纯氮气清洗3~5次后,充入适量氮气,放入60℃烘箱进行平衡半小时;气密针应打开同步放入烘箱平衡。
2)环境准备
        配气前两小时应使房间温度保持20~25℃之间稳定,控制湿度稳定在30%以下,把准备好的气袋、注射器等放入配气间平衡待用。温湿度条件,特别是湿度条件是手工配气的关键因素之一,应尤其注意。
3)标气配制
        首先把标准气体低流速放气1~2分钟,充分润洗饱和气路的同时,抽吸润洗气密进样针5次,保证所用器具吸附饱和,稀释标准气体1000倍,配制成标准使用气。标准使用气在室温平衡1h后,进样100mL进行浓缩检测,以饱和预浓缩仪及气相色谱可能的活性位点,随后选择不同体积梯度,依次使用浓缩仪浓缩,色谱仪分析。
2 结果与讨论
2.1 采样器具选择
        采样过程是环境检测行业产生系统误差的主要原因,对于硫化氢、甲硫醇来说,更是环境检测行业的痛点。本实验选取的硫化氢Bottle-Vac?采样瓶,不仅具备苏码罐高稳定性低吸附性的特性,且价格相对便宜,同时由于其增加了硅胶涂覆层,具备了良好除水特性,硫化氢保存72h后回收率可达80%以上,明显高于作为对照组的苏玛罐,且相较苏码罐来说方便运输。
        此外硫化氢Bottle-Vac?采样瓶本身盖子和瓶身可以分离,因此极易于清洁,一般情况下放入烘箱中即可烘烤干净,亦可以用清罐仪清洗,如污染严重也可使用洗涤剂水洗。
另外应注意此采样瓶不适用于二甲二硫等高沸点硫化物采样。
2.2 标准气体的配置
        标准气体配制是硫化氢和甲硫醇检测过程中的难点,行业内多用自动稀释仪进行配制,但也要特别谨慎,不仅注意苏码罐本身的差异性及可能有金属活性位点[6],还要注意苏码罐的清洗控制,以及自动稀释仪管路预先饱和等各种关键控制点。本方法在测试过程中,首先测试了相同材质体积不同(3L,10L)气袋的造成的影响,实验证明,3升气袋难以绘制标线出0.995以上的标准曲线,究其原因,笔者分析主要是两个方面,一方面是浓缩仪进样后需要进行气路吹扫,一部分吹扫气会反冲进入标气气袋,相当于每进一次样对标气进行了一次稀释,进样5次以后,3L气袋中气体预计反吹接近10%的氮气,因此曲线高点浓度偏低是必然的,采用10L气袋后因吹扫反冲造成的影响可近乎忽略不计;另一个方面是3L气袋和10升气袋的表面积与体积之比不同,气袋对标准气体的吸附或渗透也有区别,3L气袋相对比表面积较大,更易吸附或者渗透。
        笔者也同时比较了同一厂家的泰德拉气袋和特氟龙气袋,在24h内,硫化氢和甲硫醇的回收率均能达到90%以上,这与孟洁等在《气袋采样法对还原硫化物测定的影响因素分析及机理研究》[4]中结论基本一致,本方法选用了性价比更高的泰德拉气袋。
2.3气相色谱仪与预浓缩仪测试条件探讨
1)气相色谱条件优化
        笔者初期采用《固定污染源废气甲硫醇等8种含硫有机化合物的测定气袋采样-预浓缩气相色谱-质谱法》中建议使用的DB-1色谱柱及其条件,并考虑分离效果增加了膜厚,色谱柱参数是60m×320μm×3μm,分离效果峰型都很好,但是单样色谱运行时间就超过了25min,虽然后续采取了一定的优化,但是色谱时间也要接近20min。为进一步提高效率,采用了柱子更短,柱效更高的DB-SulfurSCD(40m×320μm×3μm)色谱柱,并采取了相应的优化措施,使色谱单针运行时间稳定在10min以内,且污水厂周边可能出现的污染物如羰基硫、甲硫醚以及实验室内可能存在的二氧化硫、二硫化碳等硫化物,均不造成干扰。
2)预浓缩仪条件优化
        ENTECH7200预浓缩仪有三级冷肼,一级冷肼(M1)为空管,二级冷肼(M2)使用TENAX管填充,三级冷肼(M3)为硅烷化不锈钢毛细管。行业内多用其做空气中挥发性有机物的分析,鲜有用于硫化氢、甲硫醇检测方面的优化报导,其默认推荐条件单样约需35min,效率相对较低。
        笔者从保障质量,提高效率出发,结合硫化氢、甲硫醇本身的特性,进行了一系列的优化。首先把系统烘烤时间从10min降低到2min,降低了各冷肼的烘烤时间,使用硫化氢、甲硫醇、甲硫醚、二甲二硫这四种代表性物质,以20μg/m3左右的混合标气进样100mL,反复验证无任何残留;其次从M1-M2的转移体积(30 mL、40 mL、50 mL),M3聚焦时间(1min,1.5min,3min),进样速度(80mL、100mL,120mL)3个因素进行了正交试验,结果发现进样速度、M1-M2转移体积两个因素对四种成分响应影响不大,笔者分析主要原因M1和M2同时低温捕集,非极端高浓度样品,均能被两个冷肼分散捕集。M3聚焦时间1.5min和3min无明显区别,聚焦时间为1min时,相较前两个条件,硫化氢和甲硫醇响应降低30%以上,甲硫醚和二甲二硫响应降低50%。笔者分响应降低主要是管路较长,所有组分未完全汇集到色谱柱内。
2.4实验结果
1)标准曲线:

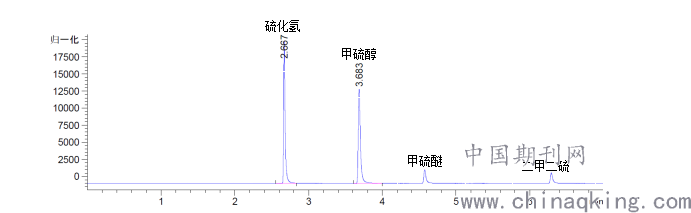

按照前述条件测试标准气体,标准谱图见图1。


        对峰面积和样品含量分别取对数后,分别绘制甲硫醇和硫化氢的标准曲线,两者相关系数均达到0.995以上,具体见图2和图3

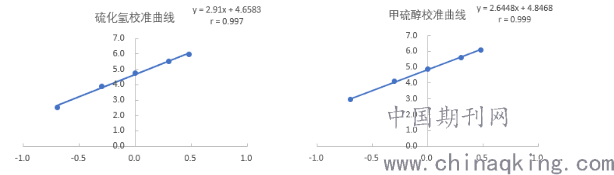

图2 硫化氢校准曲线                        图3甲硫醇校准曲线
        注意不要使用安捷伦本身自带的二次曲线进行拟合,其主要原因是污水厂周边大多数情况下硫化氢含量相对较低,使用二次曲线拟合误差相对较大[3]。
        2)检出限:连续测定7次低浓度空白加标样品,每次进样100mL,分别计算两个组分的方法检出限,其中硫化氢的检出限为0.0005mg/m3,甲硫醇的检出限为0.0001mg/m3,均优于国标方法要求。
        3)准确度和精密度:选取硫化氢9.90μg/m3,甲硫醇10.4μg/m3的标准样品(不同来源标气进行稀释得到)进行重现性测试,结果标明两种物质相对误差在±15%之内,相对标准偏差均小于10%,具体数据见表1。

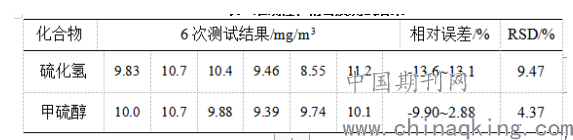

表1准确性和精密度测试结果



3结论
        使用10L泰德拉气袋进行手工配气,配合Entech7200预浓缩仪,可以绘制出低浓度的标准曲线,且进样量为100mL即可保证方法检出限、精密度、准确度等各方面符合要求;使用商品化硅胶涂覆的硫化氢真空瓶采集实际样品,规避了国标使用磷酸-丙酮溶液涂渍的采样瓶低效且不够稳定的操作,可以实现对城镇污水处理厂样品准确、高效的检测。整个试验过程中规避了配气仪、清罐仪以及苏码罐等大量固定资产投入,使得本方法更有推广价值,对我国污水厂恶臭项目硫化氢、甲硫醇的科学检测具有十分重要的意义,也可以应用于其他如泵站等污水设施周边的硫化氢、甲硫醇检测。
参考文献
[1]  GB/T14678-1993.空气质量 硫化氢、甲硫醇、甲硫醚和二甲二硫的测定 气相色谱法[S].
[2]  HJ 905-2017.恶臭污染环境监测技术规范[S].
[3]沈秀娥,常淼,刘保献等. 大气预浓缩仪-GC/FPD 测定环境空气中的痕量硫化物[J].中国环境检测,2015,31(6):103-108
[4] 孟洁,翟增秀,刘英会等.气袋采样法对还原硫化物测定的影响因素分析及机理研究[J].岩矿测试,2019,38(2):179-185
