牛豫东 李沛 闫强 赵世杰 李丽媛
（河南中裕燃气工程设计有限公司 河南郑州 450000）
摘要： 随着城市的发展，沥青拌合站因环保等因素正逐步迁出城市，值此之际，天然气作为清洁、价廉的能源，正逐步替代油类作为沥青拌合站首选能源；本文通过经济性阐述天然气的优势，并提出相关设计解决方案。
关键词： 沥青拌合站，经济性，燃气设计，安装方式；
Analysis of asphalt mixing plants using natural gas as energy source
Abstract: With the development of cities, asphalt mixing plants are gradually moved out of cities due to factors including environmental protection, etc. Then as a clean and cheap energy, natural gas is gradually replacing the oils and becomes the first choice for asphalt mixing plants; this thesis uses economy to explain natural gas’?advantages and puts forward related design solutions.
Key word ：Asphalt mixing plant，Economy，Gas design，Installation method；
1 沥青搅拌站简介

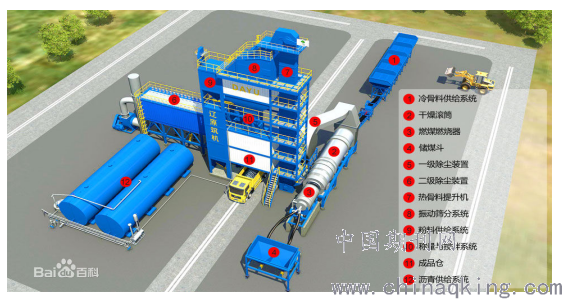

1.1沥青搅拌站
沥青混合料搅拌设备是在一定的温度下将干燥加热的不同粒径骨料、填料和沥青按设计配比混合搅拌成均匀的混合料的工厂式成套设备，其产品普遍应用于高速公路、城镇道路、停车场等工程施工。它是沥青路面施工的第一关键设备，其性能直接影响沥青路面的品质。
通常沥青混凝土搅拌设备有间歇式和连续式两种。我国目前主要采用强制间歇式沥青搅拌设备。
1.2型号
国家规定的基本型号有1000型、2000型、3000型、4000型等，其他型号都是在这些型号的基础上衍生出来的，如：750、1500、2500、3500型等。
2 天然气作能源的优势
2.1价格成本对比
目前沥青拌合站普遍使用重油与柴油作燃料。重油与柴油属液体燃料 ，燃烧前需通过机械雾化或高压空气雾化后用高压空气吹入燃烧室进行燃烧；因重油或柴油是燃烧前是将液体燃料雾化即气化后燃烧，而天然气本身就是一种气体燃料，燃烧前不需雾化，直接将天然气与空气按照不同的比例吹入燃烧室燃烧即可，故天然气替代重油或柴油作为沥青拌合站主要燃料在技术层面上较容易实现。

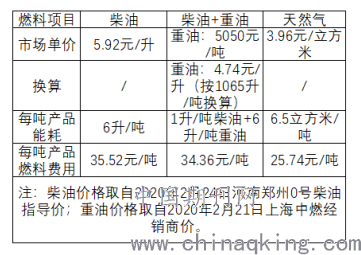

以天然气、柴油和重油在2020年2月的市场价格与大中型沥青设备能耗指标进行分析,具体数据如右表；
在间接费用上，采用天然气做能源，省去了更换油泵和更换喷油嘴的费用；在除尘布袋的使用上，由于柴油和重油的燃烧不充分以及部分燃烧产物含有腐蚀性，会导致除尘布袋寿命缩短，而天然气燃烧产物主要为为二氧化碳和水蒸气，间接使除尘布袋的使用寿命延长，节约了除尘布袋的费用。
2.2产出产品质量对比
根据相关研究表明，天然气作为沥青拌合站的主要燃料，可有效减少石料在加热过程中被油渣等有害物质附着，增加沥青与石料的粘附性，改善沥青混合料搅拌性能，马歇尔稳定度、水稳定性等各项指标均有大幅提高，从而延长沥青路面使用寿命。
3燃气管道设计与设备选型（以3000型沥青拌合站为例）

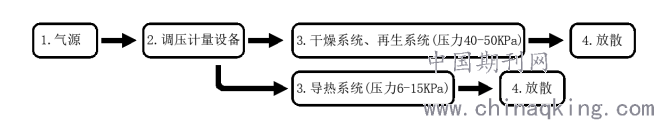

工艺流程
.png)
3.1气源
供气方式推荐如下表
.png)
3.2.1调压
因干燥系统、再生系统的压力与导热系统的压力不一致（如右图），以下做对比分析。
1）不同压力分开各自调压的优势，系统简单，方便管理，抗风险能力高；缺点，价格较贵，占地较大。
2）同一主调压设备，采用二次调压（导热油炉）的优势，成本低、占地较小；缺点，单独运行导热油炉进行沥青保温等操作，会引起主调压设备频繁间歇工作，供气压力不稳定，抗风险能力低。
建议：优选分开调压；
3.2.2计量
1）价格对比
流量计型号（括号内为标况最大量程m3/h） 价格 流量计型号（括号内为标况最大量程m3/h） 价格 流量计型号（括号内为标况最大量程m3/h） 价格
G400-4" (650) 约3.5万 G650(1000) 约6.5万 G1000(1600) 约7.6万
AS-100(500) 约3万 AS-150(1200) 约4.5万 AS-200(2000) 6.6万
TBQZ-100C(650) 约1.8万 TBQZ-150B(1000) 约2.1万 TBQZ-200B(1600) 约2.6万
注：以上为相同或相近量程的不同流量计对比；中压计量时，量程需进行换算（价格取自相关厂家，具体价格以采购为准）。
2）各类型流量计的优劣
罗茨流量计的计量精度高，但是价格过高，故障率高；超声波流量计价格居中，性能好于涡轮流量计，次于罗茨流量计，价格适中；涡轮流量计价格最低，最小量程偏大，作集中计量，难以准确计量单独开启的导热系统用气量。

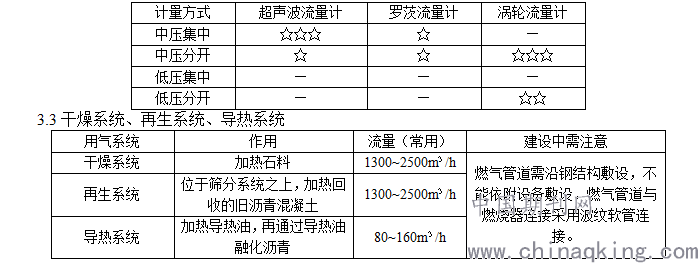

3）选型推荐
综上所述，①不建议使用罗茨流量计，罗茨流量计虽精度高，但其维护频繁，价格过高。
②中压集中计量，推荐超声波流量计。
③中压分开计量，推荐涡轮流量计。
④低压集中计量均为不推荐，流量计费用过高。
⑤低压分开计量，可选择涡轮流量计。
.png)
3.4放散
设备较为分散时，分开放散；设备较为集中时，集中放散，分次序放散，避免不同压力对设备的冲击，放散管宜设置在开阔地独立放散。
参考文献：
[1]李永安，沥青搅拌站“油改气”项目可行性方案[J]中国建材科技,2015(z2)
[2]纪荣俭，沥青搅拌设备燃料技术经济[J]交通世界,2014(7)
