马辉、李海洋、张博、王晓晶
（中建八局第三建设有限公司 210000）
【摘 要】竖向封闭式建筑垃圾运输管道，又叫做建筑垃圾垂直输送通道，是一种架设在楼外或者楼内的，可以让建筑垃圾轻松快捷的垂直输送到楼底的通道，建筑施工，拆除，装修等场合都非常适合使用。建筑垃圾垂直输送通道的使用，使工地在节省成本，减轻运力负担，环保清洁，提高公司社会形象等方面都有着积极的作用。
【关键词】工具式 建筑垃圾 清运 缓冲管道
一、引言
随着近几年环保督察的展开和人力成本的高涨，在中建等大型建筑企业的工地上，慢慢出现建筑垃圾垂直运输通道的身影。在绿色施工方面发挥了积极的作用，为工地的安全文明施工，标准化，规范化，精细化，以及工地环保防治添加一道亮丽的色彩。
二、工程概况
复兴花园一期1#地块总承包工程位于开封市复兴大道与开柳路交叉口东南角，本工程总建筑面积15.3万㎡，地上面积约12.7万㎡，地下面积约2.6万㎡，地下车库一层，住宅部分地下两层，地上包含8栋主楼23F/27F、5栋商业单体。其中1#~8#主楼在预留烟道口处均设置了工具式建筑垃圾垂直运输通道，直接将建筑垃圾清运至地下室。
三、工具式建筑垃圾垂直运输通道的使用
（一）制作安装流程
原材料进场→加工制作2.9m标准节→焊制端部嵌套大小头→焊接吊环→开预留口→加装缓冲片→在预留口处焊接投料节→烟道口处安装连墙装置→管道吊升→U型环卡固定管道。

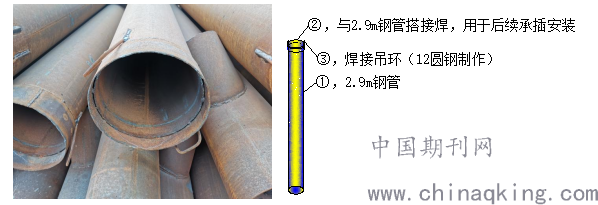

本项目的建筑垃圾垂直运输通道设计由直径300mm，壁厚3mm的无缝钢管制成。制作管道时，分段进行，每段长度为3m，每段端部设计有同心大小头用于后续的承插安装，同时端部采用直径12的圆钢焊接U型环用于吊装。
.png)
图一 管道设计图及成品效果图

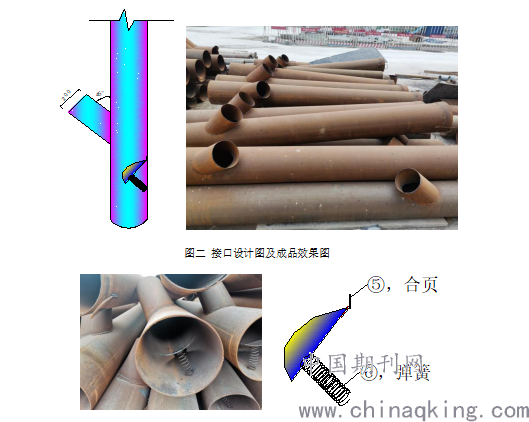

每段需预留接口，随后采用直径200mm，壁厚3mm的无缝钢管，呈45°角焊接在预留接口处作投料节.该管道取消了缓冲节，而是在接口处附近设置缓冲片，以对每层倒入建筑垃圾起到缓冲作用。
.png)
图三 缓冲片设计图及成品效果图

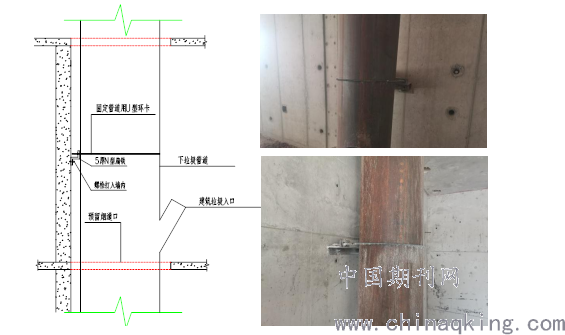

直接利用楼层内预留烟道口，在烟道口位置的混凝土竖向构件上打入膨胀螺栓，安装已开孔N型扁铁，随后将采用U型环卡将管道固定在楼层内预留烟道口处。
.png)
图四 管道固定示意图及效果图
（二）管道的使用

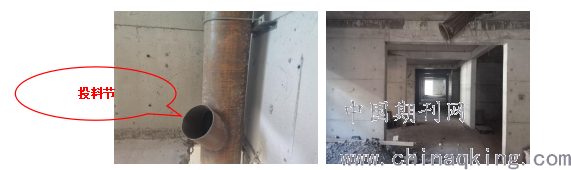

每层混凝土碎渣通过预留接口处道处倒入管道内，随后通过管道输送至地下室，方便在后续地下车库施工过程中进行回填。
.png)
图五 建筑垃圾输送
四、采用工具式建筑垃圾垂直运输通道的优势
1、使用建筑垃圾垂直运输通道避免了工人倒运垃圾浪费大量的时间，降低了人工成本。
2、节省出来电梯、塔吊等运力资源，加快了施工进度。
3、消除了一定高空坠物的安全隐患。
4、封闭的管道及建筑垃圾的集中堆放避免了清运垃圾环节产生大量灰尘，节省了绿色施工费用。
5、工具式建筑垃圾垂直运输通道安拆较为简便，所费人力物力不高
6、通道拆卸后可进行周转，重复使用
五、结语
在复兴花园一期1#地块总承包项目施工过程中，我们采用了工具式建筑垃圾垂直运输通道，不仅加快了施工进度，在绿色施工方面也取得了良好的成果，同时节省了垃圾倒运等施工费用，得到了监理、甲方单位以及政府相关部门的认可，取得了良好的社会、经济效益。
参考文献
（1） 陈少燕.城市建筑垃圾资源化多元协作性治理研究. 粘接，2021-01-15
（2） 孙云飞.徐佩华，通过垂直井道实现建筑垃圾快速清运研究. 建筑施工，2020-08-25
（3） 冯大阔，李佳男.超高层建筑垃圾竖向运输缓冲装置的设计与应用 . 建筑施工，2019-12-25
