摘要：近年来，EPC总承包模式在国内外已经是一种被广泛采用的承包模式，它能够最大限度地发挥总承包商的管理优势，达到缩短工程建设周期，提高工作效率，降低工程造价的目的，它更符合建设发展规律和社会化要求，在进度、成本和质量控制方面凸显众多优势。在这种总承包模式中，临时水电管理是项目施工的重要组成部分，对项目成本、工期和质量有着举足轻重的作用，是项目施工能否顺利进行必不可少的条件。
关键词：EPC；总承包模式；工程管理；临时水电
引言
在EPC总承包项目中，施工管理具有着决定性的作用，对项目成本、工期和质量有着举足轻重的作用，而在施工过程中，水和电都是项目施工能否顺利进行的必不可少的条件。本文以成都凤凰山体育中心项目为背景，重点研究EPC项目中的临时水电管理，对其进行全方位分析，提出EPC模式下的临时水电的管理方法及管理策略，做好临时水电规划，把握重点环节，充分发挥其在EPC总承包项目中的重要地位。
一、工程概况
本项目位于金牛区杜家碾片区，由场馆、配套R1绿地及场馆配套用房构成，总建筑面积约45.6万㎡，其中场馆部分约32.2万㎡，配套R1绿地约1.3万㎡，场馆配套用房约12.1万㎡。体育场馆分为专业足球场、综合体育馆，专业足球场6万座规模，综合体育馆1.8万座。项目将按照“专业化、产业化、国际化、现代化”原则，项目建成后可承接国际顶级赛事及国内顶级联赛，满足青少年专业培养及体育交流、商业演出、大型综艺等多功能需要，打造成为国际顶级赛事中心、体育专业培训中心、体育文化交流中心、体育产业发展中心。
二、管理方法
凤凰山体育中心项目位于成都市金牛区杜家碾片区，成都市北面。临时设施施工阶段，根据地块场地划分及现场实际情况，总包办公区、生活区及工人生活区位于东南角。根据现场情况，现场和生活、办公区分开设置，现场占地面积28.2万㎡，总包办公区及生活区占地面积为2.3万㎡，工人生活区占地面积3.23万㎡。
1 临时水
现场施工用水及消防用水主要以降水井为水源，分系统布置形成环网，通过现场消防泵接入消防环网和施工用水环网，降尘喷淋系统采用自来水。生活区及办公区用水主要以自来水和降水井为水源，分系统布置。管理人员生活区和办公区水源为自来水，工人生活区饮用水和洗漱洗衣用水为自来水，淋浴和冲厕用水以降水为主要水源，经处理后再使用。消防系统和淋浴、冲厕系统共用，降水通过消防水泵输送到各个用水点。
现场排水通过雨水沟汇总，统一排放到市政管网，生活区排水实行雨污分流制，污水全部进入化粪池，再经过加压泵排入市政污水管网，雨水通过雨水沟汇总，排入九道堰。
1.1 消防给水系统?
1、施工现场消火栓给水系统

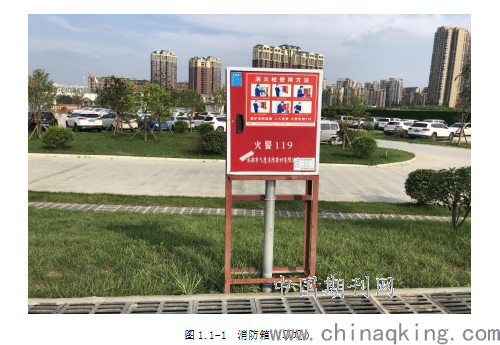

沿施工现场临时道路旁布置DN100给水环状管网，消火栓箱从环网上接出，布置间距不大于120m，箱内配25米消防水带和19mm消防水枪。室内消火栓暂时先从环网上预留接口，待主体结构施工时从预留接口处接出，室内消火栓布置间距不大于50m。消防给水和喷淋给水共用此给水管网，室外消火栓及临时消火栓箱水压由消防水泵提供（最不利点消火栓不小于10m的静压），水源采用降水。管网管道采用DN100热镀锌钢管，卡箍连接。
.png)
2、生活区、办公区消火栓给水系统

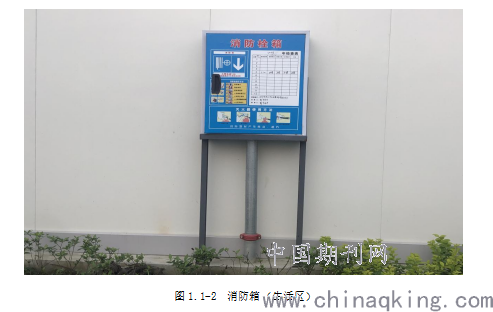

生活区、办公区消火栓给水系统与现场消火栓系统不合用，独立成系统，沿生活区和办公区一周布置成环网，消火栓箱从环网上接出，布置间距不大于50m，箱内配25米消防水带和19mm消防水枪。生活区工人宿舍设置自动喷淋系统，从消防环网上接出，每间房布置一个喷头。此外，生活区淋浴，厕所冲洗用水也从消防环网上接出。水源采用降水，拟在消防水泵房四周打四口井，用于消火栓系统供水。环网管道采用DN100热镀锌钢管，卡箍连接。
.png)
3、生产给水系统?
施工现场生产给水单独形成供水环网，在给水环管上适当位置预留接口，后期通过管道输送到各个用水点，用水点设置1个DN20给水龙头并加装截止阀予以控制，给水阀门至用水点间的管路根据实际情况采用橡胶软管临时接驳。该系统也采用消防水泵加压，水源采用降水。环网管道采用DN125热镀锌钢管，卡箍连接。
4、生活给水系统?
生活区、办公区生活给水系统单独形成系统，水源采用自来水，自来水接驳口在现场2#大门附近，直接通过DN100PE管将自来水输送到生活区及办公区，中间不经过加压装置。该系统主要供给饮用、洗漱、食堂用水，管网末端通过PPR管或镀锌钢管输送到各个用水点。PE管和PPR管热熔连接，镀锌钢管套丝连接。
1.2 雨水及排水
1、施工现场排水系统
本工程施工期间，沿临时道路边设置排水沟，用于收集雨水和生产废水，每个大门入口处设置洗车槽及三级沉淀池，以防止场内带泥废水流至市政道路污染路面，每条排水沟内的废水先经过沉淀池沉淀后直接排入市政雨水管网或就九道堰。现场北侧设置一个排水点，西侧设置四个排水点，南侧设置一个排水点，东侧设置两个排水点。施工现场根据平面布置分别在西北侧和南侧设置一个厕所，所产生的污水经过化粪池后通过潜污泵抽排至市政污水管网。
2、生活区、办公区
生活区、办公区沿建筑物横纵向设置排水系统，雨水和洗漱、洗衣废水均通过排水沟排放到九道堰。生活区、办公区共设置5个化粪池，厕所污水、淋浴废水经过化粪池后再通过潜污泵提升，抽排至市政污水管网
3、水泵及阀门布置

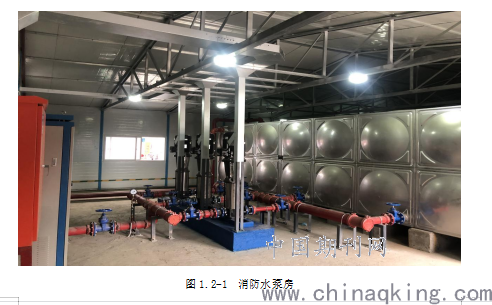

考虑到扬程要求，满足现场建、构筑物施工及消防的要求，拟选用消防水泵供水，潜污泵排水。现场共设置两个消防水泵房，每个消防水泵房设置三台水泵，两用一备。单台出水量的有效出水量为10L/S，扬程为125m，泵进口直径65mm，出口直径65mm。生活区、办公区设置一个消防水泵房，设置三台消防水泵，两用一备。单台出水量的有效出水量为10L/S，扬程为80m，泵进口直径65mm，出口直径65mm。生活区、办公区的5个化粪池污水均收集到一个抽排井，井里设置四台潜污泵，流量为10L/S，扬程为30m。施工现场共两个化粪池，每个化粪池设置两台潜污泵，流量为10L/S，扬程为30m。
.png)
本工程由于是群体建筑同时施工，考虑消防用水的集中性，为保证系统供水可靠和稳定，在主干管布置时，采用“多分区、宜独立”的布置原则，采用恒压变频水泵恒压供水，使得各区系统能独立运行，相互不受影响。本临时用水设计的阀门，在主管道上起截断作用的选用闸阀，其余小于DN100的阀门选用球阀或蝶阀。
2 临时电
根据用电规划，施工现场沿基坑周边一圈设置六台箱变，办公区和生活区分别各设置一台箱变，箱变以后采用三级配电两级保护系统，线路敷设采用放射式多路主干线送至各用电区域一级总配电箱。
2.1 临电电源的配备

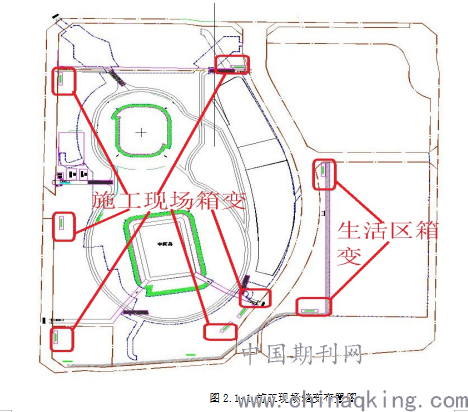

本工程根据计算，施工现场高峰期用电量为5992.89KVA；办公及生活区高峰期用电量为1600KVA；现场设置1600KVA箱变2台、1000KVA箱变2台、630KVA箱变2台；办公及生活区设置800KVA箱变2台。具体布置详见图2.1-1。
.png)
2.2 柴油发电机组的安装和使用
1、柴油发电机设置要求
本工程前期施工用电未通，现场和生活区施工采用柴油发电机组，共计配套使用8台300KVA柴油发电机组，使用时间至2019年4月20日，临时箱变通电后，现场临时用电路由根据箱变位置重新进行改接，固化用电路由。

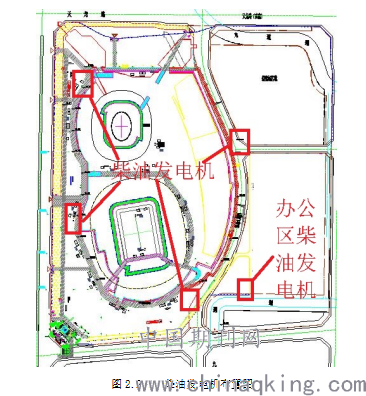

未防止突然断电对施工现场和办公区造成影响，在施工现场配备4台500KW柴油发电机，办公区配备1台300KW柴油发电机，保证正常生活和生产。柴油发电机布置如图2.2-1。
.png)
2、柴油发电机布置要求
1)发电机组靠近电源即位置尽量靠近箱变，发电机输电与变压器二次侧输出电力线路之间应设置机械连锁装置，防止误操作对设备产生损坏；
2)发电机不应设置安装在低洼和可能积水的场所；
3)供电系统接地形式和接地电阻应与现场原有临电系统一致；
4)发电机附近不允许有明火，不得存放易燃易爆物。发电场所应设置可在带电场所使用的消防设施，并应标识清晰、醒目，便于使用。
2.3 临时用电配置原则
依据《施工现场临时用电安全技术规范》，本工程现场临时用电配电方式采用三级配电二级漏电保护系统，供电线路采取TN-S接零保护系统，线路敷设采用放射式多路主干线送至各用电区域一级总配电箱，然后在每个用电区域内再采取分级放射式或链式构成配电网络。

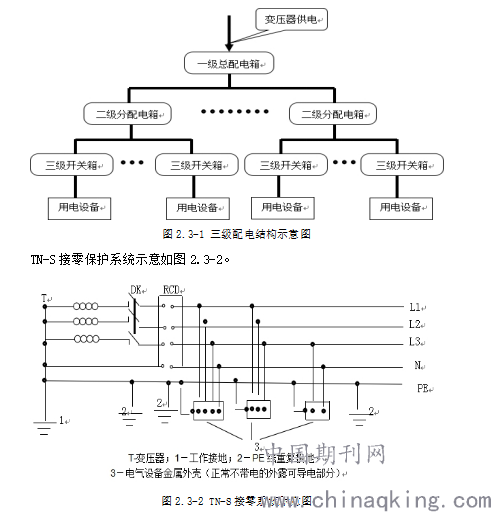

三级配电结构示意如图2.3-1。
.png)
2.4 配电箱的设置
1、临时配电箱选型设计：

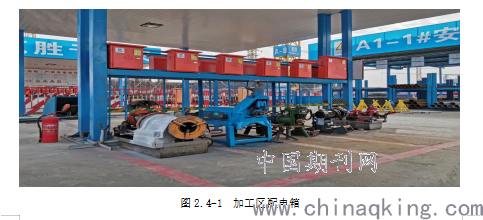

按照使用功能及区域现场主要设置一级配电箱、二级配电箱、塔吊专用配电箱、施工电梯专用配电箱、临时照明配电箱等。
2、配电箱的设置
(1) 根据现场塔吊平面布置，为每台塔吊独立设置专用配电箱供塔吊及塔吊照明使用，塔吊专用箱电源引至就近一级配电箱；
(2）根据施工主要负荷分部进行一级配电箱、二级配电箱合理布置，满足现场施工要求。施工电梯、降水泵、临时水泵房、材料加工房等设置专用配电箱；
其中，一、二级配电箱具体布置根据项目具体实施阶段进行动态调整，在此不做详细说明。
3、配电箱技术要求
配电箱、开关箱的设计依据《施工现场临时用电安全技术规范》等电气安全、技术标准。符合以下要求：
(1) 箱体材料选用铁板，一级配电箱铁板厚度为2mm，二级配电箱铁板厚度为1.5m，保证使用现场机械强度，箱体为红色，箱门挂锁。
(2) 一级配电箱为落地式双面双开门，防雨型；临建区二级配电箱箱体底部留有与断路器位置对应的带橡胶弧圈的圆孔，柜体进出线均为下进下出；施工现场二级配电箱采用带工业插头的二级配电箱，保证施工现场用电规范、美观。
(3) 箱体的电器保护措施主要是防漏电触电措施。作为防漏电、触电的电气保护措施之一，箱内电器正常不带电的金属基座、外壳、铁质电器安装板以及铁质箱体之间应通过金属连接螺栓等保证电气连接，并应在铁质箱体安装明确的保护接零端子(即采用TN-S保护系统)，专门用于连接专用保护零线—PE线。
.png)
三、总结
怎样规划管理临时水电是每个项目施工前必须要解决的问题，水电供应稳定，现场施工就不会受到影响，以致延误工期。为规范凤凰山体育中心项目临时水电管理，保证施工用电用水的可靠性，同时保障施工现场用电安全，防止发生触电事故，项目配备了专人负责统筹各区域临时水电的规划使用，并且每周都会进行临时水电的突击检查，发现问题了限期令其整改。临时水电的管理贯穿了整个项目施工，哪里需要施工，哪里就要进行水电规划与管理，所以在技术层面以外，安全、质量以及环保都是要在管理预期之中的。
