摘要：随着我国城市化的快速发展，城市内的综合体项目逐渐增多，采光天窗被广泛应用于各类结构屋面作为采光构造。成都凤凰山体育公园配套商业项目采用了一种倾斜圆形采光天窗，造型优美，施工难度大，技术要求高。本文将以该项目为例，介绍倾斜圆形采光天窗的施工技术，为以后类似项目的实施提供参考或借鉴。
[关键词] 建筑采光 钢结构 异型采光天窗
1 倾斜圆形采光天窗概况
成都凤凰山体育公园配套商业项目共包含3个倾斜圆形采光天窗，主要涉及工序：钢结构采光天窗倾斜圆形采光天窗施工、钢结构表面氟碳喷涂、采光天窗玻璃面板安装等施工内容。其中最大的采光天窗为2#采光天窗，采光天窗为椭圆形，最高点标高为27.103米，最低点标高为25.9米；跨度达24.5m，重量达150T。

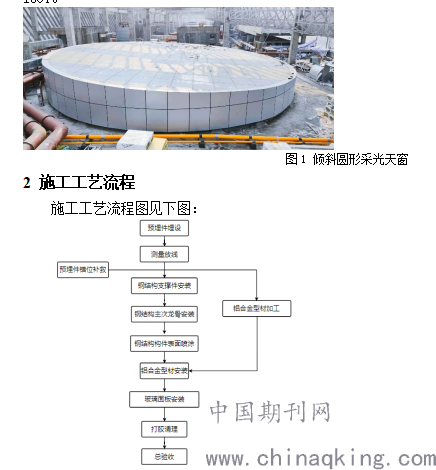

.png)
2.1 埋件埋设
预埋件采用规格型号为：600*600*20mm热镀锌
钢板。
施工工艺流程为：
(1)钢筋、钢板下料加工；
(2)焊接；
(3)支模并安装预埋件；
(4)对照施工图校对预埋件尺寸和位置；
(5)浇筑砼；
(6)养护与拆模；
(7)检查预埋件施工质量；
(8)修补处理。
2.2测量放线
根据移交的基准点建立铝板的测量体系网，进行测量放线；将钢构支座、支撑钢构、龙骨及面材分缝的三维数据从模型中导出，在实际结构进行定位画点。
2.3预埋件错位补救
通过测量放线找出预埋件的偏差，偏差过大的必须调整，重新安装后置埋件。后置埋件规格采用400*600*20mm热镀锌钢板，采用M20*210mm化学锚栓，锚固深度为150mm，设计拉力值为：10KN。
施工工艺流程：测量放线→打孔→清理→安装螺杆→安装钢板→初拧→24小时后紧固
2.4钢结构支撑构件的定位安装
按照测量定位钢构支座的三点的点位进行钢结构支撑构件的安装，支撑构件与主体混凝土结构通过预埋件进行焊接，图纸设计焊缝四面围焊，先进行点焊，然后进行支撑构件的复测调整，控制支撑构件的标高和位置，复测无误后进行满焊。

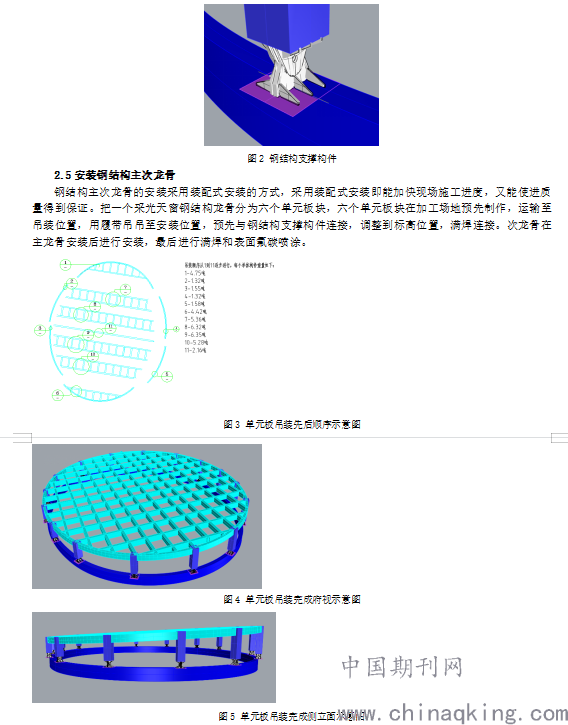

.png)
2.6钢结构龙骨表面氟碳喷涂处理
所有室外可见部位的钢结构龙骨表面处理为氟碳喷涂，涂层体系：底漆：环氧富锌底漆2遍，干膜厚度70微米，体积固体含量不小于60%，金属锌含量不低于80%，满足《建筑用钢结构防腐涂料》JG/T224中长效型底漆的要求；工厂施工。中间漆：环氧云铁中间漆1遍，干膜厚度70微米（用于室外工程时干膜厚度110微米），体积固体含量不小于80%；工厂施工。面漆：氟碳面漆2遍，干膜厚度100微米，不挥发物含量不小于55%，基料中氟含量不小于20%（双组份）；面漆颜色按照业主及建筑师选样确定。
所有装饰面焊缝，在表面漆膜喷涂前，均需经过打磨、刮腻子处理，保证钢结构表面平整、美观；钢结构表面氟碳面漆的颜色及涂刷样式，需经过建筑设计师最终选样确定；须焊接部位待焊接完成后补做防锈以及底漆处理，表面氟碳漆处理。防腐年限不小于15年。
2.7安装铝合金型材
采光天窗钢结构铝合金型材的安装，与采光天窗钢结构通过5mm钢板转接件（L=100mm，表面氟碳喷涂）螺栓连接，铝合金型材与钢板转换连接件之间采用2mm厚尼龙垫片，避免铝合金型材与钢结构龙骨直接接触，产生化学反应锈蚀。5mm钢板转接件与采光天窗钢结构采用焊接的方式连接，通长焊缝，保证结构的安全性。
2.8安装玻璃面板
1）、工艺操作流程：
施工准备→检查验收玻璃板块→将玻璃板块按层次堆放→初安装并调整→固定→验收
2）、检查验收玻璃板块：
①检查的内容有：规格数量；各层间玻璃错误情况；玻璃堆放安全可靠情况；玻璃尺寸偏差；玻璃成品保护；
②验收的内容有：玻璃三维误差；玻璃损伤、变形情况；
3）、初安装：
安装时每组6-8人，安装有以下几个步骤：
检查玻璃→运玻璃→调整方向→将玻璃抬至安装位→落横梁槽→钻孔→上机丝
4）、调整：
玻璃板块初装完成后就对板块进行调整，调整的标准即横平、竖直，面平。横平即横梁水平，竖直即立柱垂直；面平即各玻璃在同一平面内或弧面上。室外调整完后还要检查室内该平的地方是否平，各处尺寸是否达到设计要求。
5）、验收：
每次玻璃安装时，从安装过程到安装完后，全过程进行质量控制，验收也是穿插于全过程中，验收的内容有：
①板块自身是否有问题；
②拼接缝大小是否符合设计要求；
③拼接缝是否横平竖直；
④玻璃板块是否有错面现象；
⑤室内铝材间的接口是否符合设计要求；
⑥验收记录，隐蔽检验批资料是否符合要求。
2.9打胶处理
注胶是工程施工中的最后一道工序，也是保证工程质量、使工程达到各项性能指标的关键所在。
（1）、复核外饰面板块之间的距离及平整度，确认无误后，在接缝处填塞与接缝宽度相配套的泡沫条，并保证连接且深度一致，以保证胶面厚度均匀可靠。
（2）、在接缝两边饰面上粘贴不小于25mm宽度的保护胶带，防止密封胶粘到外饰面上造成污染，影响外观效果。
（3）、用酒精擦拭胶缝的表面，除去灰尘等其它杂务，保证表面清洁无污染，防止密封胶粘接不牢，影响密封胶效果。
（4）、注胶：注胶之前需做密封胶与饰面材料之间的相容性试验，并将试验报告提交监理（建设单位）等有关单位，得到各单位认可确定后开始注胶。
（5）、修胶：注好的密封胶表面要用刮板或其它修胶工具进行修整，以保证胶缝表面光滑、平整、均匀。
（6）、清理：对外饰面进行清洗，保持外饰面清洁，同时撕去注胶用的胶带，除去幕墙板块表面的保护膜。
2.10表面清洗
清洁收尾是工程竣工验收前的最后一道工序，虽然安装已完工，但为求完美的饰面质量，保证观感效果，此工序亦不能马虎。
横梁立柱和玻璃面板在最后工序时揭开保护膜胶纸，若已产生污染，应用中性溶剂清洁后，用清水冲洗干净，若洗不净则应通知供应商寻求其它办法解决。玻璃表面（非镀膜面）的胶缝亦或其它污物可用刀片刮净并用中性溶剂洗涤后用清水冲洗干净。室内镀膜面处的污物要特别小心，不得大力擦洗或用刀片等利器刮擦，只可用溶剂，清水等清洗。在清洁全过程中注意成品保护。
3 结束语
成都凤凰山体育中心配套商业项目倾斜圆形采光天窗作为一种特殊的钢结构采光天窗，形态优美，但施工难度较大。本项目在施工过程中通过结合配套商业项目屋面实际情况，布置较高精度测量方案，并制定预埋件补救措施，为倾斜圆形采光天窗的精确安装增加了又一道保障措施。并制定合理高效的钢结构支撑件、主龙骨、铝合金型材以及玻璃面板的安装方法。确保倾斜圆形采光天窗结构施工方案最优，提高了施工效率，保证了施工质量，对类似采光天窗的施工具有较好的借鉴意义。
