肖遥 胥路 魏爱生 刘火明 张辑
中国建筑第八工程局有限公司西南公司，四川 成都，610016
[摘要]为了满足人民日益增长的美好生活需要，我国大型场馆设施项目逐渐增多。在进行大型场馆建设时，露天看台的饰面效果尤为重要。随着工艺的成熟，一种聚脲弹性体防水涂料逐渐被应用在工程实体中。本文结合成都市凤凰山体育公园专业足球场项目，通过看台施工流程，介绍了聚脲弹性体防水涂料的施工注意要点，可以为后续类似工程提供参考意义。
[关键词]露天看台 聚脲弹性体 防水涂料 施工组织
1工程概况
凤凰山体育公园项目位于成都市金牛区杜家碾片区，北新大道东侧，由6万座专业足球场、1.8万座综合体育馆及场馆配套商业组成。总占地面积为600亩，总建筑面积为45万m2，地下室面积为14.7万m2。
其中专业足球场位于基地南侧，建筑面积124500m2，建筑高度60m，南北方向总长度长约281m，东西方向总宽度约231m，地下1层，地上共6层。为六万座大型甲级专业足球场，可承接国际顶级足球赛事，并满足演艺功能。看台踏面总面积24425m2，看台踢面总面积12756m2，看台面层做法为喷涂聚脲弹性体涂料。
2重难点分析
2.1 基层处理
聚脲喷涂之前需将基层全面清理，若基层处理不到位，浮浆等清理不干净，将会影响基层和涂料之间的附着力，导致聚脲防水涂层表面起鼓，影响表面观感。
2.2 交叉施工
交叉施工分为两个方面，一是在看台聚脲喷涂施工过程中与看台上部罩棚结构存在垂直交叉施工，这种情况可以通过施工分区来避免，例如严格规定两个专业分包的工作范围，避免在垂直方向上出现交叉施工。
二是在看台聚脲施工后需要安装看台座椅，这就导致看台聚脲施工和座椅安装存在工序上的交叉，在看台聚脲喷涂之前，需要提前预埋座椅安装以及栏杆安装所需埋件，并保护好丝口。
.png)
2.3 施工面积过大
本工程看台聚脲喷涂总面积37181m2，属于大面积施工，在施工之前需对看台进行分隔，设置平立面分隔通缝以避免产生温度收缩裂缝。
3施工方案
3.1 施工工艺流程

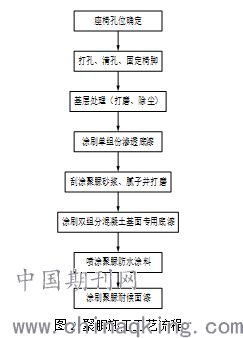

聚脲施工工艺流程如图2。
.png)
3.2 操作要点
1、基层处理
采用研磨机、角磨机（配金刚磨片）对基面进行打磨，确保无遗漏，主要除去表面浮浆、灰尘、污物和松散的表层等，并用吹风机清扫干净，露出牢固的基面，增强后续涂层对基面的附着力。经养护清洁的基层表面，不得有白色析出物，水泥砂浆表面应坚固、密实、平整，不应有起砂、起壳、裂缝和蜂窝麻面等现象。用高压水清除时，应待水份完全挥发后方可施工。
用能保证和基材及底漆附着力的早强聚合物修补砂浆，将基材表面的凹陷、洞穴和裂缝填平，待堵缝料固化后，用砂轮磨平，使表面平滑。
用清洁、干燥无油的压缩空气或真空除尘方法，清除基材上的尘土和杂物。
2、聚脲涂料喷涂
（1）涂敷前检查待涂表面状况，确认表面干燥、清洁方可施工。应在底漆施工后48小时内喷涂聚脲涂层，如间隔超过48小时或可喷涂表面被水份或灰尘污染时，应先除去污染物，再重涂一道底漆。
（2）检查A、R两组份料是否正常，A料是否有水份和潮气进入，若有疑问请及时和材料供应商联系。使用前将R料进行充分的搅拌，做到颜色均匀一致、无浮色、无发花、无死沉淀。
（3）严禁在涂料中添加任何稀释剂。
（4）涂敷前彻底检查各种设备的状况，确认性能完好。
（5）按设备操作手册中的操作程序起动设备，检查运行状况。调整设备，设置工艺参数，一切正常后方可进行涂敷作业。
（6）涂敷作业：一般用手持喷枪涂敷施工，作业时应连续进行，分两次涂敷至所要求的厚度。
（7）正式喷涂前先进行试涂，当试涂的涂层质量达到要求后，固定工艺参数，方可正式涂敷施工。
（8）喷涂时应随时检查工艺压力、温度等参数，观察喷涂型式和涂层状况，如果发现异常，应立即停止作业，检查并排除故障后方可继续施工。
（9）喷涂要保证厚度大致均匀。施工时下一道要覆盖上一道50％，俗称“压枪”；多遍喷涂时，两遍之间要左右、上下交叉喷涂，这样才能保证涂层均匀。施工过程中应随时检查涂层厚度。
（10）施工现场应保持良好通风以利于涂层完全干燥，防止不良气体聚集。
（11）桶内涂料每次应尽量用完，如涂敷作业结束后桶内尚有余料，且下次涂敷间隔超过12小时时，应向A料桶内充入氮气或干燥空气对其保护。
（12）设备连续造作中的短暂停顿（1小时以内）不需要清洗枪，较长时间的停顿（如每日下班等），则需要用清洗罐洗枪，必要时应将混合室、喷嘴、枪滤网等拆下，进行彻底清洗。
（13）设备短时间停用，只要将枪彻底清洗，将设备和管道带压密封即可。设备停用1个月以上，或环境特别潮湿停用半个月以上时，应用DOP和枪清洗剂对设备彻底清洗，然后灌入DOP密封。
（14）喷涂作业时切不可混淆A、R组份，切勿将A、R料上料泵和A、R料桶装错，否则将造成严重设备事故。
（15）施工现场应有专人作施工记录，记录内容包括：
施工时间、地点、工程项目。
打开包装时A、R两组份料的状态。
温度：A、R主加热器和软管加热器的温度。
空气压缩机的压力。
环境温度、湿度、露点。
压力：A、R两组份料的静压力和动压力。
（16）表面状况的控制：喷涂时调节喷枪的喷射角度，枪与底材的距离，喷射角度可控制在30°～80°之间，一般应避免正面喷射，以防漆雾反弹；喷幅可控制在30～40厘米左右，喷枪距工件控制30～40厘米左右，以减少漆幅搭接，保持一定的漆液冲击力，达到增强漆膜附着力的效果。即可得到表面光滑的“镜面”，提高美观性，又可以得到表面具有均匀颗粒的“麻面”，起到防滑和消光的效果。造粒时要注意风向和风力，施工者在上风口，风力以3级以下为宜。
3、专用耐候面漆喷涂
因聚脲快速固化的特性，在聚脲喷涂完成后1小时左右，即可进行面漆喷涂作业，且应尽量在当日内完成面漆喷涂，以免聚脲涂层长时间暴露在户外受到风沙、雨水等杂质的污染，影响最终的面漆图层质量，面漆也应使用高压无气喷涂机进行喷涂作业，以保证面漆层的均匀一致。
4缺陷处理
3.1 聚脲防水涂层表面起鼓现象
处理措施:?若缺陷部位喷涂时间较短(?≤6h)?，对缺陷涂层表面进行打磨、清理后直接进行二次喷涂聚脲防水材料。如果缺陷部位喷涂时间较长(??＞?6h)?则在缺陷涂层表面、并向外扩展?5?～?10cm，打磨清理后，涂刷专业粘结剂，然后喷涂聚脲修补，使整个涂层连续、致密、均匀。
3.2 防水层边缘起皮现象
1、加强成品保护措施;?
2、?底涂涂刷时加强过程控制，严谨出现漏涂及涂刷量不足现象;?
3、边角部位在抛丸机无法到达的部位人工打磨处理，完全去除砼表面浮浆。
3.3 聚脲喷涂完毕后表面出现凹凸不平及颗粒状现象
1、对满刮腻子后的基面凹坑及针孔现象采用修补腻子点补;
2、施工前对基层清理，保持洁净，施工时操作人员必须佩戴鞋套等防护用品;
3、喷涂过程中对于喷枪上掉落的聚脲颗粒及时采用刀片割除处理。
3.4 喷涂后涂层表面出现针孔现象
1、少量的孔洞可采取人工逐一堵孔;?大量孔洞只能采用满刮修补料进行修补。
2、?基层材料施工时尽量封堵细小针孔;?防水层第一遍喷涂应采用薄喷，喷涂之后马上检查，并使用专用慢反应聚脲修补料??逐一堵孔。
3、?降低物料温度，可降到?60?度，减少气体的膨胀程度;?薄而快地喷涂，分多道进行，减少放热，从而减少气体的膨胀程度。
4结束语
本文通过介绍成都凤凰山体育中心专业足球场看台聚脲弹性体面层的施工方法，以及聚脲弹性体防水涂料的施工注意要点，可以为后续类似工程提供参考意义。
参考文献
[1]王宝柱,郭磊,岳长山,张沪伟.喷涂聚脲防水涂料在市政环保工程中的应用[J].中国建筑防水,2020(S1):16-19.
[2]金天红,毛以卫,祝自强. 既有体育场看台翻新耐候聚脲地坪施工技术[A]. 浙江省土木建筑学会.第26届华东六省一市土木建筑工程建造技术交流会论文集（下册）[C].浙江省土木建筑学会:施工技术编辑部,2020:5.
