黎浩然 刘火明 魏爱生 张波 刘盟盟
中建八局西南公司，成都
[摘要]在大型大型公建项目建设中，为满足造型及受力要求，屋盖常采用钢结构网架，这类结构一般施工工期紧张，难度较大，危险性较大，技术含量较高。本文依托凤凰山体育中心项目，重点介绍了专业足球场罩棚体系中索穹顶外环超长双层钢网架安装方案、施工工艺、施工质量控制要点等几方面内容，可为今后同类型项目提供一定经验与指导。
[关键词] 超长环向双层钢网架 地面拼装 分块吊装 支撑架拆卸 施工质量控制
0 引言
凤凰山体育公园项目是贯彻落实成都市委、市政府建设“三城三都”总体战略部署,加快推进体育赛事名城建设步伐的重要项目，也是第31届世界大学生运动会的重要赛事场馆。建设周期较常规项目短，质量要求高。
本文以凤凰山体育公园项目专业足球场超长环向双层钢网架安装为案例，讲述钢网架安装方案、施工工艺与施工质量控制。
1 工程概况
凤凰山体育中心项目由6万座专业足球场、1.8万座综合体育馆及场馆配套商业组成。总占地面积约为655亩，总建筑面积约为45.6万㎡。
其中专业足球场为半开放式罩棚体系，其钢结构屋盖采用大开口索穹顶+“葵花型”钢网架结构，其中钢网架结构形式为超长环向双层网架，网架长轴外径长279米，内径长221米，最大悬挑长度64m，最小悬挑长度55m。故钢网架安装施工作业具有工作量大、质量要求高等特点。
2 施工方案
钢网架施工采用地面分块拼装和构件高空吊装拼接相结合的施工方案，其中依据网架本身结构形式，临时支撑体系采用环向布置格构式支撑胎架，临时支撑拆卸思路为安装过程中部分递进式拆卸。
3 施工工艺
3.1 工艺流程
①网架单元划分→②施工平面布置→③网架地面拼装→④临时支撑架安装→⑤网架及支撑柱安装→⑥外圈支撑架卸载→⑦验收。
3.2 操作要点
3.2.1 网架单元划分

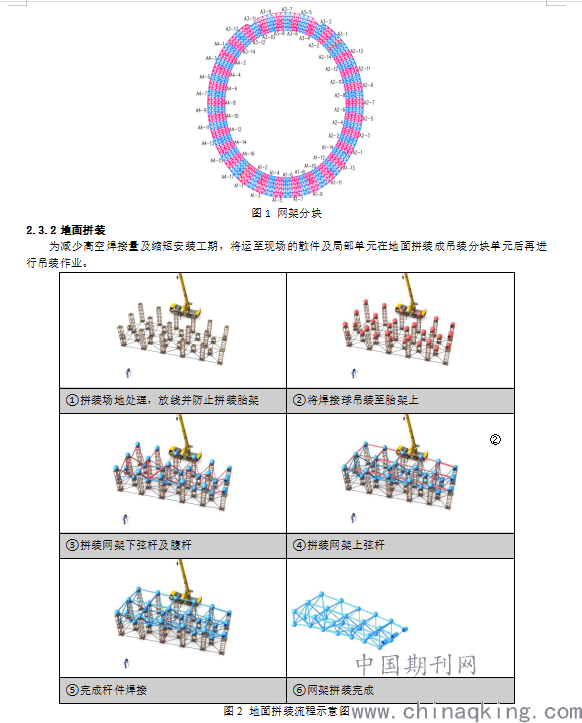

钢网架组成包括网架屋面、64根外立面摇摆柱以及47根看台柱，其中网架屋面自重3000吨左右，考虑到吊装过程网架与下部支撑的安装配合以及网架分块单元吊装变形的控制要求，划分原则主要为一根外立面摇摆柱对应一片网架单元，少部分重量较大单元对应两根摇摆柱，总共分为59块单元，其中最大单块网架重量为60.90吨。
.png)

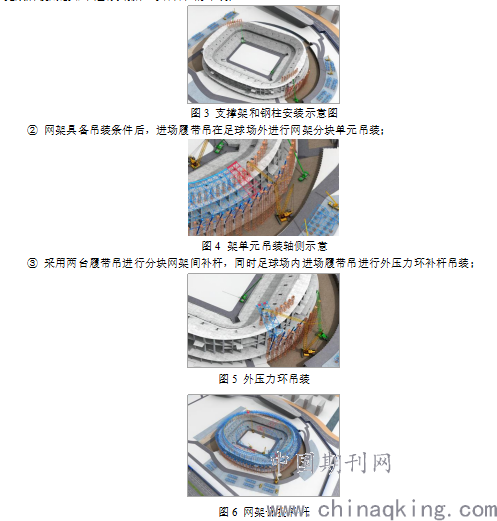

2.3.3 高空吊装
① 网架在地面拼装过程中，两台履带吊进场分别沿A-1区、A-3区进行钢柱格构式支撑架搭设，搭设完成后使用履带吊进行摇摆柱与看台柱的吊装；
.png)
2.3.4 支撑架拆卸
外圈临时支撑架采用流水拆除，实现方式为单个分区网架（8块）安装完后，预留首尾端口处2个分块支撑架不拆，拆除第3块网架支撑架，后续随网架分块安装而依次拆除。外圈支撑架随网架安装一块拆除一块，合拢后两侧全部拆除。
外圈临时支撑卸载顺序为网架分块单元内下弦球处支撑架线卸载，然后卸载摇摆柱下部支撑架；内圈支撑架为间隔拆除，即隔一个支撑架拆除一个，最后内圈剩余支撑架分区分级卸载。
3 施工质量控制
3.1 钢柱吊装质量
（1）钢柱基础施工必须进行交接验收，偏差过大，必须由基础承建单位负责处理；
（2）埋设地脚螺栓前，必须放线定位准确，经复查无误后浇筑砼，在浇筑过程中必须派专人负责检查地脚螺栓的定位；
（3）浇筑后，地脚螺栓必须采取用箱、盒等保护措施，以防丝扣损伤；
（4）吊装时，钢柱必须缓慢就位，以防碰弯或损伤螺纹。
3.2 构件变形控制
（1）吊装前必须对吊装构件进行变形矫正处理；
（2）吊装长构件时，必须采取防止失稳措施，保证吊装过程中拱度值不变；
（3）在安装时，发现安装尺寸有偏差，必须采取有效的纠正措施，不得强行安装私自改变连接位置或尺寸进行安装。
3.3 焊接质量保证措施
（1）应选择适宜的焊接环境；
（2）焊材必须进行妥善保管，以防潮湿或药皮脱落；
（3）尽量减少仰焊或立焊，多用平焊。
（4）焊接时，必须加引弧板，以防弧坑出现；
（5）焊接前，焊缝处必须彻底清理干净，不得有油污等杂物；
（6）焊剂、焊丝必须选用与母材相匹配，且质量符合标准的焊材；
（7）多层焊时，必须清除上层的熔渣后，方可进行下层施焊。
4 结论
体育场馆罩棚体系中钢网架作为施工过程中的关键节点之一，常伴随有工期紧张，难度较大，危险性较大，技术含量较高等特点，，本文以凤凰山体育公园项目专业足球场超长环向双层钢网架安装为案例，着重介绍了钢网架安装方案、施工工艺与质量控制要点，利用该技术能保证质量的同时有效缩短工期，为今后同类工程提供了经验借鉴。
参考文献
[1]刘立云.某体育馆工程大跨度钢网架施工技术[J].安徽建筑,2018,24(01):102-104.
[2]倪贵诗.大型体育馆钢网架施工技术[J].中小企业管理与科技(下旬刊),2012(02):174-175.
