王莉
内蒙古机电职业技术学院 010000
摘要：
本文以立体停车场作为研究对象，通过MCGS组态软件实现立体停车场车辆存取的仿真和实时监控功能，存车数据的实时记录功能，为其他立体停车场管理系统的研究提供参考。
关键词: 立体停车场; 组态软件;仿真
Abstract: In this paper, the three-dimensional parking lot as the research object, through MCGS configuration software to achieve the simulation and real-time monitoring function of vehicle access in the three-dimensional parking lot, the real-time recording function of vehicle storage data, to provide a reference for the research of other three-dimensional parking lot management system.
Keywords: three-dimensional parking lot;configuration software; simulation
1.引言
据2021年4月6日公安部交通管理局发布最新统计数据，2021年一季度全国新注册登记机动车966万辆，同比增长67.31%，截至2021年3月，全国汽车保有量为2.87亿辆，其中私家车保有量为2.29亿辆。随着汽车保有量的大幅增长，我国的停车难问题会越来越严重，立体停车场成为缓解停车难的首选方案。本文利用MCGS软件实现立体停车场智能存取的实时监控，实现立体停车场的智能控制。
2.立体停车场的选取
立体停车场共分为9大类[1]。本文选取的立体停车场是升降横移式立体停车场。升降横移式立体停车场通过载车板升降/横移实现车辆的存取操作的立体停车场。一般而言，升降横移式立体停车场应用在中小型立体停车场当中。升降横移式立体停车场的工作原理为:每个停车位都设有载车板，通过载车板的横移、升降等操作将车辆进行存入或者取出。这种升降横移式立体停车场具有构造比较简单、建设成本较低等方面的优点，被广泛应用在公共场所以及机关单位等场景的使用中[2-3]。
本文仿真的是3x3停车场，共有7个车位，最上层车位只能实现垂直移动，中间层车位可以实现水平和垂直移动，最底层的车位可以水平移动。
3.基于MCGS立体停车场的仿真
（1）画面制作
画面共分为两页，分别是停车场监控画面和统计界面。

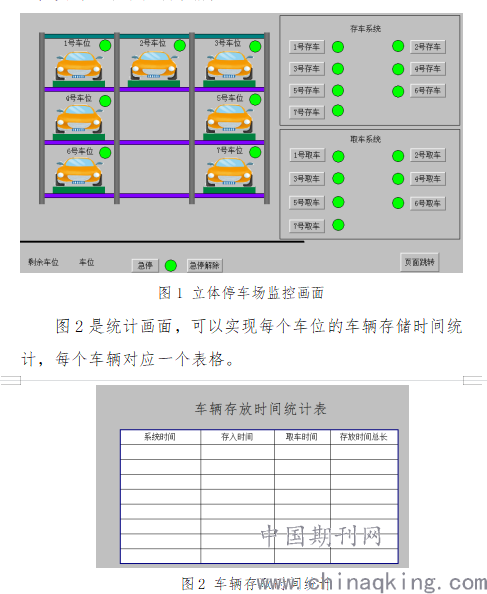

图1是停车场监控画面，7个停车位底部都有可以移动的载车板，每个车位右上角对本车位有无车辆停放进行提示。右侧分别是存车系统和取车系统，按下按钮实现车位的车辆存取。下侧可以对车辆运输过程中出现的突发情况进行紧急停止；实时显示车位剩余情况。
.png)
(2)变量设置

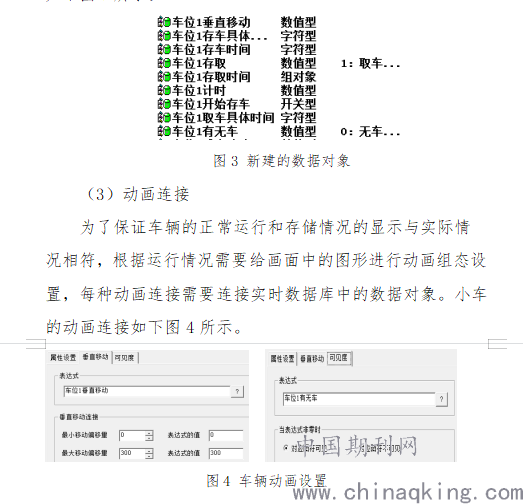

实时数据库是MCGS的核心，在MCGS实时数据库中对每个车位的存储情况进行变量设置，每个车位车辆的运动需要建立数值型变量，判断车辆的存储情况需要建立开关型变量，车辆的存取时间建立的是字符型变量，数据对象的建立 如下图3所示。
.png)
（4）循环策略的编写

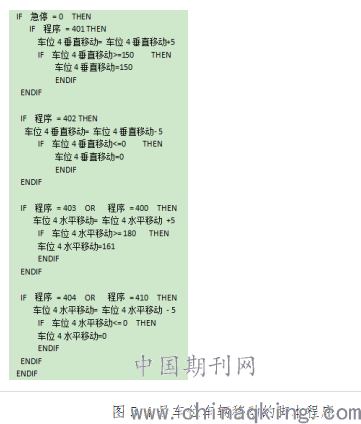

最上层车位只需要进行垂直移动，中层车位需要水平和垂直移动程序设置，底层车位只设置平行移动程序设置，每个载车板在其余车位进行存取时需要根据程序设定进行移动，在存取结束时需要回到固定位置。对于4号车位车辆移动的脚本程序如下：
.png)
（5）仿真调试

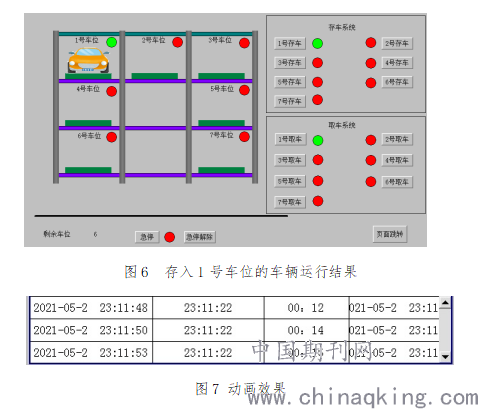

所有数据对象、动画连接、脚本程序编写完成之后，进行模拟运行环境，实现车辆的存取和事件记录功能。如下图6所示1号车位的车辆存入的运行结果。如下图7所示为统计表格实现了车辆的存放时间记录运行结果。
.png)
4.结论
本文主要基于MCGS立体停车场进行了研究,对立体停车场的存取车辆和运行监控系统进行了仿真设计，为其他立体停车场管理系统的研究提供借鉴与参考。
[1]孟宪玖，垂直升降式智能立体停车场系统研究与开发[D].山东：山东大学，2019.
[2]李玉萍，升降横移式立体停车场智能控制系统设计[D].江西：南昌大学，2020.
[3]郭秀娟,王一行.基于组态软件的智能化立体停车场管理系统仿真设计[J].吉林建筑大学学报,2015,32(02):76-78.
