李会芳
机械工业第六设计研究院有限公司 河南郑州 450000
摘要：介绍了该项目的暖通空调设计，包含空调冷热源系统、输配系统、末端系统、空调风系统、通风系统、防排烟系统设计。对各个系统的设计要点进行了阐述。
关键词:医院 空调系统 通风 防排烟
1 工程状况
某妇幼保健院病房综合楼建设项目位于寒冷地区。总建筑面积为15552.43平方米，地下室建筑面积为4198.29平方米，地上建筑面积为11354.14平方米；建筑分类为一类高层。建筑层数：地上七层，地下一层，建筑高度为29.7米。耐火等级为一级，抗震设防烈度为8度。
地下一层主要为汽车库、人防工程及变电站、制冷机房、消防泵房等设备用房。一层、一层为门诊、医技用房。三层为手术中心、彩超室。四层为净化机房及办公室。五层为NICU及儿科病房。六层为病房及分娩中心。七层为病房及办公室。
2 室内设计参数及冷热源
2.1室内设计参数（见表1）

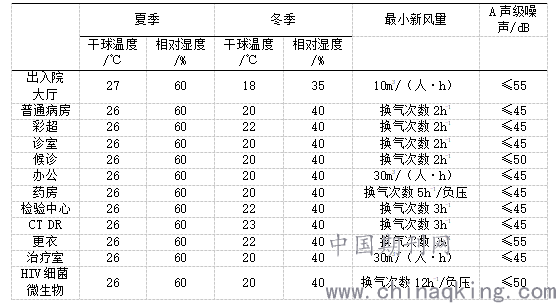

表1 主要房间室内设计参数
.png)
2.2 暖通空调主要技术指标
空调面积7886.74㎡，空调冷负荷1374.76 KW，空调冷负荷指标141.52 W/㎡；空调热负荷1011.56 KW，空调冷负荷指标112.0 W/㎡
3 空调冷热源系统
中央空调系统集中冷源由病房楼地下一层制冷机房内设置的电制冷机提供，夏季为空调系统提供7/12°C的冷冻水；冬季集中热源由地下一层板式换热机组为空调系统提供60/45℃的空调热水。制冷主机选用2台750kW水冷螺杆式冷水机组。预留风冷空调机组以满足净化区域过渡季节空调使用要求。
影像科采用直流变频多联中央空调作为独立的冷热源。MRI、信息机房均设置恒温恒湿空调。
4 空调系统
4.1、空调水系统
大楼中央空调水系统采用采用两管制一级泵变流量系统。空调水系统采用开式膨胀水箱定压方式。空调系统补水采用软化水。全自动软化水设备及软水箱、补水泵设置于地下一层制冷机房内。空调水系统每层水平管均采用同程式系统。吊装空调机组回水管上设电动二通调节阀，组合式新风机组回水管上设动态压差平衡电动调节阀，风机盘管回水管设电动二通阀。冷水机组的蒸发器、冷凝器回水管上安装电动蝶阀，通过联锁控制实现机器的启停动作。冷水机组前安装多相全程水处理器，水处理器应具备过滤净化、缓蚀等功能。
4.2、空调风系统
空调系统划分原则依建筑平面、使用功能及防火分区为基础。出入院大厅、药房、康复大厅等大空间采用全空气空调系统，设置吊顶式空气处理机组，采用散流器上送，百叶风口上回风的气流组织形式。其他空调房间采用风机盘管加新风的空调方式，新风机组设置在吊顶或空调机房内。
手术室包含四个洁净手术室、洁净走廊和清洁走廊，洁净手术室设净化空调，3级过滤。排风按照每个手术室独立设置，新风集中设置新风机组，手术室气流组织采用上部送风，双侧下回风。
5通风系统
地下一层变配电站设置机械排风和气体灭火事故后排风系统，换气次数为12次/h。地下一层制冷机房设置事故排风系统，事故排风换气次数不小于12次/小时，与制冷剂检漏报警装置联锁。公共卫生间、污洗间、处置、治疗室设置带有止回装置的通风器，换气次数按照10h-1计算。屋顶水箱间，地下一层水泵房换气次数按照6h-1计算。
检验科、病理科、实验室应有单独排风系统。核医学检查室、放射治疗室、病理取材室、检验科、传染病病房等含有微生物、有害溶胶等污染物质场所的排风，应处理达标后排放。
6 防排烟系统设计
前室、合用前室、消防前室均设置机械加压送风系统。防烟楼梯间地上和地下均满足自然通风要求。避难间采用自然通风，不能满足自然通风的采用加压送风，加压送风量应按避难间的净面积每平方米不少于30m3/h计算。地上不能利用外窗自然排烟的建筑面积大于100㎡且经常有人停留的房间、一个房间建筑面积大于50㎡的地上无窗房间且经常有人停留或可燃物较多时、及不能利用外窗自然排烟的长度超过20m的内走道均设机械排烟系统，自然补风。
地下室超过20米的内走道及建筑面积超过50㎡的房间设置机械排烟、机械补风系统。地下一层车库设机械排烟兼排风系统，同时设置机械送补风系统，送风量不小于排风量的80%且不小于排烟量的50%。
7、节能设计
全楼中央空调控制采用直接数字式监控系统（DDC系统）。空调机组的回水管上设有电动调节阀，由温度控制器根据回风温度调节流通水量。新风空调机组的回水管上设有电动调节阀，由温度控制器根据送风温度调节流通水量。各空调分区供水管上设置冷热计量装置，以便节能和管理。过渡季节采用自然通风与机械通风相结合，降低过度季节通风与空调系统能耗。
8 结论
医院设计中，暖通空调专业担负着重要角色。医院各个医技科室要求不同，应根据工艺需求进行空调设计。医院设计繁琐，设计人员要不断学习不断进步，为医生和患者提供良好的工作和就医环境。
参考文献
[1]GB51039-2014《综合医院建筑设计规范》[S].北京:中国计划出版社,2014.
[2]GB50736—2012《民用建筑供暖通风与空气调节设计规范》 [S].北京:中国建筑工业出版社,2012.
[3] WS/T368-2012《医院空气净化管理规范》[S].北京:中国标准出版社,2012.
[4]韩佳宝,贾昭凯,于丽华,等.北京清华长庚医院暖通空调设计[J].暖通空调,2016(5):70-75.
[5]韩定彬.某综合医院暖通空调设计分析[J].制冷,2020(2):41-45.
