李振龙
广西交通设计集团有限公司 530029
摘要：随着社会经济的快速发展，其受到的重视度也在提高，在过去几年的发展中，虽然新技术新方法层出不穷，但是我国的综合管廊发展时间仍然较短，缺乏充足的经验，还存在一些问题亟待解决。关于综合管廊的国家标准也已经出台，但是，它的设计、建设、运营等还存在很多问题需要解决，仍然处于不断总结和发展阶段，需要在实践中不断完善以寻求长远的发展。
关键词：综合管廊：供配电；电气防潮：通讯网络
一、供配电系统设计
1.1负荷等级
综合管廊的消防设备用电、安防系统用电、设备监控与环境监测用电应按二级负荷供电。目前，考虑灾后管廊内温度变化情况未知，或影响缆线抢修的时效性，通风系统按灾后快速排出高温烟气设计，并兼作日常通风换气之用。但火灾时排烟风机配电线路可能损毁，出现风机断电灾后无法启动情况，建议按消防线路设计。正常照明、排水设备用电、检修插座等按三级负荷供电。
1.2供电电源
不同电压等级的电源供电容量与供电距离不同，且应充分调研周边电力情况，结合管廊规模和近远期发展规划，进行技术经济综合比较后，选取与当地供电部门公网供电相适应的供电方案。例如：可由城市公共电网引入多路进线电源，分别沿线供电；也可由城市公共电网引入一处进线电源，集中向各段管廊供电，一般１０（２０）ｋＶ电源采用此供电方案。

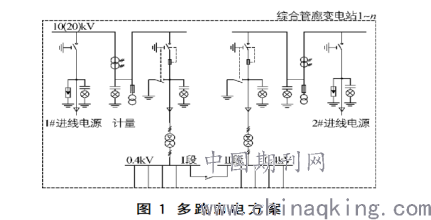

直接引入多路进线电源（其电路如图１所示）的做法，虽能改善管廊负载率低的问题，且电源结构简化，但与市政电源接口多，申请电源复杂，计量分散，运管维护工作量大。根据以往设计经验来看，现行规划、管理工作常常无法适应地下管线快速建设的需要，项目前期输入条件有限，不建议考虑城市低压电网多点供电。
.png)

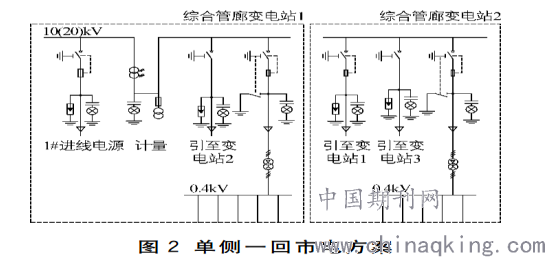

电源方案引入单侧一回市政电源（其电路如图２所示）方案，应急电源若由相邻变电站提供第二路电源，增加了电缆用量；若由ＥＰＳ装置提供第二路电源也会增加工程造价，也不建议考虑。
.png)

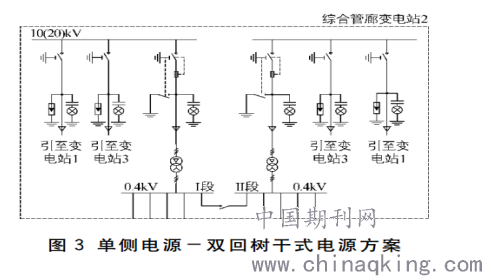

综合管廊具有沿线分布、比较均匀的特点，因此本文推荐电源方案为单／双侧电源双回路树干式供电（单侧形式如图３所示，双侧形式与之类似），在综合管廊沿线设置ｎ个变电站，向供电部门申请两回市电。各变电站或箱变分别设两台１０（２０）ｋＶ变压器，低压侧单母线分段，设置母联开关，要求与进线形成电气连锁。该电源方案与市政电源接口少，统一集中式计量，便于后期管廊的运营维护管理。
1.3功率因数补偿
管廊平时的线路负载率低，为减少电压偏差、提高功率因数，尽量满足电气节能要求，可借鉴民建对无功补偿的一般规定，在配电所或箱变低压侧集中电容补偿，考虑功率因数≥０．９。
1.4低压配电方案
在实际工程设计中，管廊需考虑人员疏散，一般按不大于２００ｍ设置一段防火分区，结合逃生口分别设置一处通风夹层；电气设计以每段防火分区作为供配电区间，在地下或地面合理设置变电站。各变电站负责６～８个供配电区间，供电半径约８００ｍ。
低压配电可选择放射式与树干式相结合形式，供电线路末端压降不应超过标称电压５％。
根据建筑防火规范强制性要求：消防设备应采用专线，并在末端配电箱双切，因此结合供配电设计规范，消防二级负荷采用双回路供电。非消防二级负荷则可在配电所切换，单回路供电。三级负荷采用单回路即可。
1.5低压配电线路保护
根据低压配电电器的选择要求，主进线断路器设过载长延时、短路短延时及瞬时保护脱扣器；由低压段母线配出的供电线路区分其负荷性质、线缆长度对断路器进行不同整定。
需要注意的是ＴＮ系统作为管廊常用的低压系统，线路未专设接地故障保护，一般采用末端馈线开关的过电流保护兼顾。然而据以往设计的总结，配电总箱塑壳开关长延时过电流整定值按全线负荷计算确定，管廊内有风机等电机负载，要求瞬时过流整定值躲过其启动电流；供配电区间设备夹层配电总箱馈线较长，故障电流较小，存在保护延时情况；若开关长期处于拒动情况，故障电流无法排除，会有电气火灾隐患甚至危及人身安全。故保护灵敏度的复核至关重要，必要时线路专设接地故障保护，采用具备相关功能的开关或剩余电流保护装置。
.png)
二、照明系统设计
2.1正常照明
根据城市综合管廊规范和电力隧道规程，并结合建成管廊的设计经验，管廊本体人行通道照度可适当提高，由标准中１５ｌｘ增加到２０ｌｘ；逃生口和吊装口等处增加局部照度，利于人员出入和设备操作；监控室的照度为３００ｌｘ，若为监控中心可按５００ｌｘ设置；通风夹层一般兼顾配电间功能，因此照度按２００ｌｘ设置。
2.2应急照明
以往项目应急照明主要采用分散式（灯具自带蓄电池）或集中式ＥＰＳ供电，均无法满足近年来对智能疏散的需求。随着《消防应急照明和疏散指示系统技术标准》ＧＢ５１３０９－２０１８的实施，应急照明应采用集中控制系统，系统主控制器设置于监控室；电源采用Ａ型应急照明集中电源，系统线路电压等级２４Ｖ。不仅提高系统的安全性，而且对系统的监测、运营维护更智能化。
应急疏散照明照度不低于５ｌｘ，监控室、消防设备房设置备用照明，其照度应达到正常照明照度要求。
2.3主要设计要求
（１）正常照明灯具采用Ｔ５型荧光灯具，吸顶安装于人行通道中间位置，光源宜采用２１Ｗ，安装间距５ｍ，回路设置动作电流不大于３０ｍＡ的剩余电流保护装置。
（２）应急照明灯具采用消防型，吸顶安装，安装间距约１５ｍ；管廊逃生口处设置指向性出口标志，管廊本体两端的防火门处分别设置安全出口标志和严禁进入指示灯，避免进入危险区域或引起火势蔓延。管廊人行通道应设置疏散诱导标志灯，安装高度宜为距通道面０．３～０．５ｍ，每隔１０ｍ设置一盏。消防应急照明和疏散指示均采用ＬＥＤ光源，系统持续工作时间不小于６０ｍｉｎ。
（３）管廊内相对比较潮湿，因此采用的灯具要求防水防潮，满足ＩＰ５４的防护等级。
（４）照明灯具在逃生口、两端防火门处均要求设置就地按钮盒，以便维护人员在巡检过程中进行就地手动控制。
三、结束语
综上所述，我国处于城市化发展的快速时期，城市综合管廊的需求越来越大，但是我国的综合管廊建设尚不成熟，各部分的规范设计等不够完善，这就要求我们共同努力，不断学习发展，改进创新，提高对综合管廊的设计标准，进行科学施工。
参考文献：
[1]李蕊，付浩程．综合管廊监控与报警系统设计浅析[J]．智能建筑电气技术，2016，l0(3)：67-70．
[2]田强，王建，郑立宁，等．城市地下综合管廊智能化运营管理技术研究[J]．技术与市场，2015，22(12)：27—28．
[3]李明，杨志萍，项佩中．玻璃钢电缆支架的推广应用[J]．电力与能源。201l(5)：421-423．
