唐绍美
四川广安发电有限责任公司??四川?广安??638000
摘要：依据国家、电力行业、国家能源局、企业标准的相关规定及要求，开展高压电气设备绝缘技术监督工作。以提升设备全过程管理水平为中心，在专业技术监督基础上，以电气设备为对象，结合设备运行工况，采取检测、试验和抽查等多种手段，全过程、全方位、全覆盖地开展监督工作。
关键词：电气设备；绝缘性；监督
1 技术监督采取方式
技术监督采取线上与线下两者相互结合方式。通过生产MIS系统线上查阅电气设备试验、检修、缺陷及消缺等情况。线下主要针对电气设备规划设计、安装调试、运行维护、大修改造等环节，抽查停电检修现场以及运行变电站是否存在安装、检修不规范、不正确问题。检查过程中发现的问题，以监督报告的形式发送各单位，形成闭环管理。
2 电气设备安装调试、运行维护阶段存在的技术问题
电气设备绝缘性能技术监督线下现场监督环节，发现存在个别电气设备安装、试验、运维执行过程与相关标准理解不到位、衔接不充分的问题。
2.1 六氟化硫气瓶中含水量指标不等同于充入电气设备中的含水量指标
六氟化硫气瓶含水量标准与充入电气设备静置后含水量标准不同。
六氟化硫新气到货后，充入设备前应对每批次的气瓶进行抽检，并验收，其他每瓶可只测定含水量。六氟化硫断路器内六氟化硫气体的含水量（20℃时的体积分数）应按和有关规定执行，并应符合下列规定：与灭弧室相通的气室，应小于150 u L/L，不与灭弧室相通的气室，应小于250 u L/L。规定工业六氟化硫气体水含量（质量分数）为≤5×10-6。体积分数非质量分数，显然两者含水量指标不一致，需按照规定的质量分数与体积分数的换算公式（1）进行换算，计算得出六氟化硫气瓶中水的含量体积分数应≤40.56 u L/L。
.png)
2.2 避雷器压力释放口朝向不当
避雷器本体安装位置不当，导致运行中避雷器压力释放口朝向巡视通道，如图1所示。避雷器压力释放口安装要求，依据“避雷器的排气通道应通畅，排气通道口不得朝向巡检通道，排出的气体不致引起相间或对地闪络，并不得喷及其他电气设备。”，建议按照要求，加强新扩建变电站基建验收以及技改管理，规范安装金属氧化物避雷器压力释放口的排气方向，避免避雷器故障压力释放口排气时造成电气设备相间短路和接地事故的发生以及对巡视人员造成人身伤害。
.png)

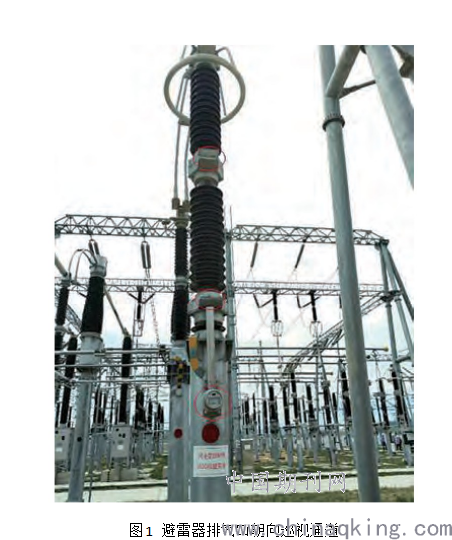

图1 避雷器排气口朝向巡视通道
2.3 主变压器平衡绕组线圈引出线端部未绝缘化改造
国家能源局《防止电力生产事故的二十五项重点要求》（2014年4月15日实施）适用于发电企业和供电企业。发电厂发电机出口母线至升压变压器、厂用变压器、励磁变压器、PT柜连接均为离相封闭母线，启备变低压侧至（6 k V或10 k V）厂用系统电源为共箱封闭母线。离相式封闭母线及共箱封闭母线的应用，有效避免了主变压器低压侧短路事故。因此国家能源局《防止电力生产事故的二十五项重点要求》没有涉及变压器低压母线绝缘化改造问题。
目前，电网220 k V变电站多为三绕组变压器（联结组别为YNyn0+d11）、四绕组变压器（联结组别为YNyn0yn0+d11），低压10 k V平衡线圈为d11接线方式，可接带负载也可空载运行。网内供电企业已按照企业标准要求，完成绝大部分主变压器中、低压母线绝缘化改造工作，但部分主变压器中、低压母线绝缘化改造工程忽视了中、低压引出端子的绝缘化改造。风力发电企业三绕组变压器（联结组别为YNyn0+d11），低压10 k V平衡线圈引出端子绝大多数没有采取绝缘化改造措施，某风力发电企业主变压器10 k V平衡线圈引出线端子落鸟后鸟体短路引发相间故障，如图2所示。故障原因如下：以往反事故措施都只是单一强调了低压母线绝缘化改造，而忽视了主变压器平衡线圈绕组的引出线端子绝缘化改造。
针对电网供电企业及风力发电企业主变压器平衡绕组绝缘套管出线端子存在未绝缘化改造的情况，建议按照“220 k V及以下主变压器的6～35 k V中（低）压侧引线、户外母线（不含架空软导线型式）及接线端子应绝缘化；500(330)k V变压器35 k V套管至母线的引线应绝缘化；变电站出口2 km内的10 k V线路应采用绝缘导线。”执行，新建变电站直接绝缘化改造或结合变电站停电检修机会执行主变压器中、低压母线绝缘化改造工作，同时深化反事故措施要求，重视主变压器中、低压端子、平衡绕组绝缘套管引出端子的绝缘化改造工作。
.png)

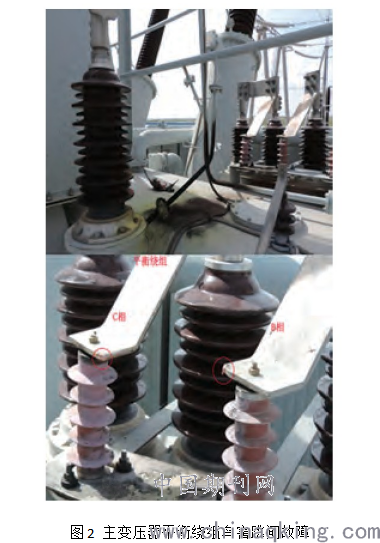

图2 主变压器平衡绕组鸟害跳闸故障
2.4 主变压器滤油装置滤芯使用超期
主变压器运行中在线净油装置压力表示值相比其它相明显偏高。在线净油装置运行中多数开启自动净油模式，错误的认为免维护，成为巡视“盲区”，造成净油滤芯维护超期。运行中主变压器在线净油装置运维，应按照文献[10]6.3.4条款中“在线滤油机故障报警时应立即停用并汇报，最大工作压力达到制造厂规定时或油质低于运行要求时应及时更换滤芯。更换滤芯后连续运行24 h，取油样合格后恢复手动或自动净油模式”执行。
3 结语
电气设备绝缘监督工作的开展，为相关技术标准和防止电力生产事故的要求在发电企业、电网企业基建、运维、技改各阶段的落实执行情况，提供必要的管理监督环节。
参考文献
[1]?国家能源局.电力技术监督导则：DL/T 1051—2019[S].北京：中国电力出版社，2019.
[2]?中华人民共和国国家发展和改革委员会.高压电气设备绝缘技术监督规程：DL/T 1054—2007[S].北京：中国标准出版社，2007.
[3]?中华人民共和国住房和城乡建设部，中华人民共和国国家质量监督检验检疫总局.电气装置安装工程电气设备交接试验标准：GB 50150—2016[S].北京：中国计划出版社，2016.
