周旅
四川广安发电有限责任公司??四川?广安??638000
摘要：某电站锅炉水冷壁管设计材质20G，规格φ60 mm×6.5 mm。2019年1月，对锅炉水冷壁贴壁气氛进行了测试，结果显示锅炉最上层燃烧器至燃尽风位置水冷壁贴壁气氛中CO和H2S气体浓度较高。同年4月，机组临修期间对水冷壁进行检查时发现部分区域水冷壁管壁减薄，减薄位置主要集中在左墙、后墙水冷壁燃尽风位置及后墙水冷壁C层吹灰器水平位置和水冷壁C层喷口水平位置。为查清水冷壁管的减薄原因，本文对该厂2根水冷壁取样管进行了检查分析并提出改进措施，以期避免再次发生类似情况，同时为国内其他电厂提供技术参考。
关键词：电站锅炉；水冷壁管
1 原因分析
1.1 宏观检查

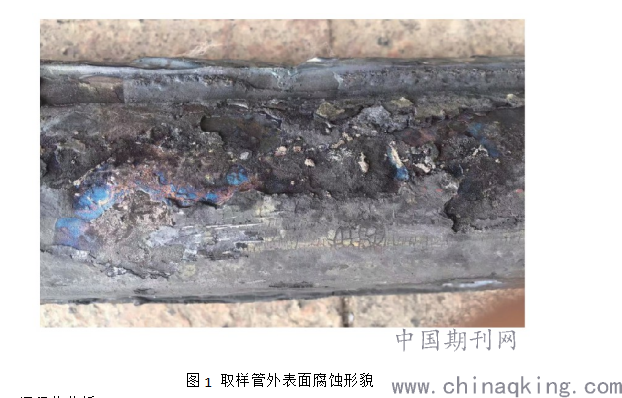

由图1可见取样管表面均存在较厚的沉积物，沉积物外层颜色主要为黄褐色及铁灰色;管壁呈不均均性减薄，局部呈凹凸状，减薄严重;沉积物剥落后内层颜色呈有光泽的蓝黑色，且局部质硬、结合紧密，有一定铁磁性，具有硫化物腐蚀的特征。
.png)
图1 取样管外表面腐蚀形貌?
1.2 沉积物分析

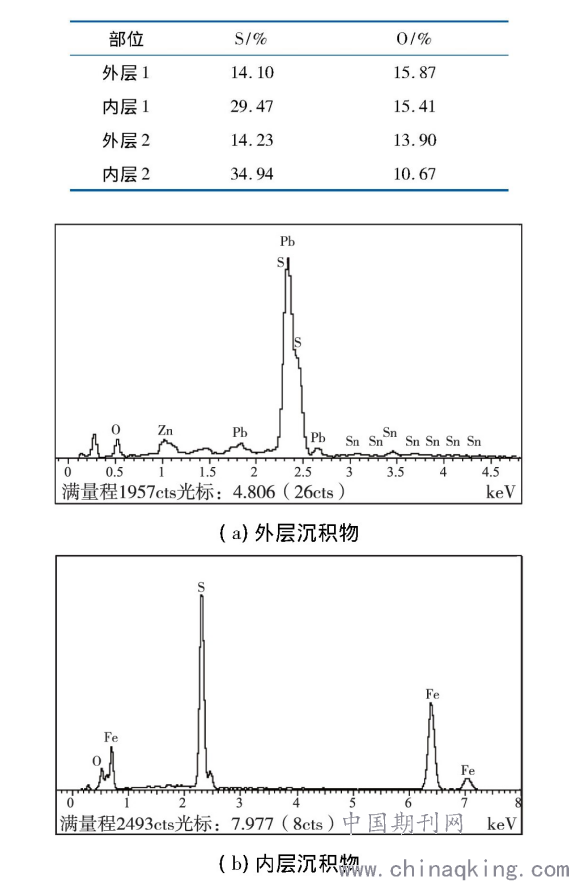

对取样管向火侧表面沉积物进行EDS能谱分析，由图2—图3可知，沉积物主要元素为O、Fe、S、Pb、Zn。沉积物内壁S元素质量占比最高达34.94%，外壁S元素质量占比最高达14.23%,S元素质量占比较高，且内壁S元素质量占比高于外壁，检测结果见表1。
.png)
.png)

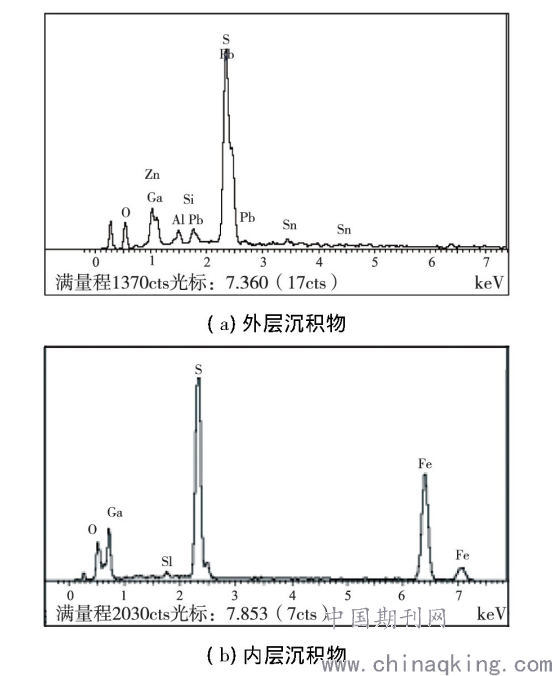

图3 2号取样管向火侧外层沉积物EDS分析结果???下载原图
水冷壁管沉积物EDS与XRD的分析结果显示，取样管向火侧沉积物含S量高、主要产物为Fe的硫化物及氧化物，表明水冷壁管腐蚀减薄具有硫化物型腐蚀的特征。
1.3 燃煤特性分析
查阅该锅炉运行资料，锅炉停炉前燃用煤质情况如下:热值Qnet.ar≈17.63 MJ/kg，挥发分Vdaf≈29.02%，灰分Aar≈37.10%，全水Mar≈5.6%，硫分Sar≈2.5%，当燃料折算硫分Sar,zs=(Sar/Qnet.ar)×4182大于0.2%时，为高硫分燃料。近期燃料的折算硫分为0.6%，属于典型的高硫分燃料。该锅炉部分磨煤机长期存在煤粉细度可调范围过小，煤粉细度不合格(25%左右)，极易造成煤粉着火不及时、燃烧不充分以及火焰刷墙等问题。从燃料特性及燃烧来看，具有硫化物型腐蚀倾向。
1.4 金相组织分析
依据标准DL/T 884—2019，采用4%硝酸酒精溶液进行腐蚀，使用Zeiss Axio Observer.A1m倒置式光学显微镜进行观察，对2根水冷壁取样管进行金相微观组织分析。取样管金相组织均为铁素体+珠光体，未发现组织球化,1号取样管晶粒度为9级,2号取样管晶粒度为8.5级。金相组织结果显示，2根水冷壁取样管金相组织正常，未发现组织球化，证明管壁无超温、无内壁结垢导致的传热不良等现象。
综合各项分析结果，判断水冷壁壁厚减薄是硫化物型腐蚀引起的。锅炉的硫化物型腐蚀主要是由于长期燃用高硫煤，导致水冷壁贴壁气氛中CO和H2S气体浓度较高，同时煤粉细度不合格，燃烧不完全以及火焰冲刷水冷壁，导致水冷壁局部区域发生腐蚀、壁厚减薄较快。
2 改进措施
2.1 控制燃用煤硫分
燃煤中的硫含量越高，烟气中的H2S以及腐蚀区域的还原性气氛浓度越大，出现腐蚀的几率就越大。因此，提高燃煤品质，降低实际锅炉燃煤中的硫含量，适当控制热值和挥发分，从根源上阻止腐蚀性介质的生成，可以有效地防止硫化物型腐蚀的发生。
2.2 控制煤粉细度
煤粉颗粒太粗时，影响煤粉燃尽，容易造成未燃颗粒冲刷水冷壁和贴壁燃烧，在壁面附近形成还原性气氛，引发高温腐蚀。当煤粉粒度R90在8.5%～13.5%时，水冷壁的外部腐蚀速率比R90在6%～8%时明显加快，当燃烧器煤粉浓度不均匀或风速偏差大于10%时，更为严重。因此，在汽温和煤粉出力等允许的条件下，降低煤粉细度在一定程度上可以预防水冷壁高温腐蚀的发生。
2.3 控制还原性气氛浓度
对锅炉运行工况进行调整，通过提高炉膛出口氧量及OFA挡板开度进行调整，燃烧器至燃尽风区域、炉前至炉后平均布置4个测点。
在提高炉膛出口氧量时，燃烧器水冷壁硫化氢和CO浓度均有所下降，但是整体上还原性氛围依然较高，这与SOFA风率较高有关，通过OFA挡板开度调整，以增加主燃烧区域的氧量。当挡板开度从60%开大至80%再到100%时，贴壁附近气流中的CO和H2S浓度显著降低。水冷壁腐蚀速度与烟气中的H2S浓度近乎成正比，而贴壁气氛中CO也是发生高温腐蚀的必要条件，烟气中的H2S浓度随着CO浓度的增加也会大幅增加。因此通过上述调整，贴壁附近气流中的CO和H2S浓度显著降低，也降低了硫化物型腐蚀发生的可能性。
2020年4月机组检修期间，对之前腐蚀严重区域的水冷壁进行复查，壁厚检测值在5.8～6.3 mm之间，该区域高温腐蚀现象已得到明显改善。
3 结论
(1)通过对锅炉水冷壁取样管宏观检查、沉积物分析、燃煤特性分析、贴壁气氛测试、金相组织分析，判断水冷壁管减薄的原因是硫化物型高温腐蚀。
(2)通过控制燃用煤硫分、煤粉细度、还原性气氛浓度，使得该锅炉水冷壁高温腐蚀情况得以有效改善，避免了由于水冷壁腐蚀后减薄所导致的泄漏停机。
参考文献
[1]?撒应禄，锅炉受热面外部过程[M]．北京:水利电力出版社，1994:141-142.
[2]?车德福，庄正宁，李军，等．锅炉[M]．西安:西安交通大学出版社，2008:61-62.
[3]?火电厂金相检验与评定技术导则:DL/T 884—2019[S]．北京:中国电力出版社，2019.
