浅析建筑工程常用钢管支架分类与检测要点

发表时间:2021/7/22   来源:《城镇建设》2021年9期   作者:谢华发
[导读] 近年来,脚手架支撑体系坍塌的事故时有发生
        谢华发
        杭州市建筑工程质量检测中心有限公司 浙江 杭州 310027
        摘要:近年来,脚手架支撑体系坍塌的事故时有发生,人员伤亡引起社会广泛关注;为了提高整体安全性,钢管脚手架支架产品迭代更新,种类繁多,产品名称雷同极易引起混淆,在产品检测时选用检测标准容易错误,不利于工程安全管理;本文拟从检测角度分类与总结目前建设工程中常用的钢管脚手架与支架产品,力求为正确选用与送检钢管脚手架与支架提供有益建议。
        关键词:建筑工程;钢管支架;分类检测;要点分析
        1通用钢管支架分类
        按照脚手架搭设方法分为:落地式脚手架、悬挑式脚手架、吊式脚手架、升降式脚手架。按产品特性分为:扣件式钢管脚手架、碗扣式脚手架、承插型(盘扣式、轮扣式、套扣式、插盘式)、门式脚手架四大类。其中适用范围最广泛的是扣件式与门式脚手架,但是这两种类型产品整体性较差,存在安全隐患;2019年至今,上海、重庆、苏州、广东、温州等多地住建部门均下文限制或者禁止使用扣件式与门式脚手架。碗扣式脚手架、承插型(盘扣式、轮扣式、套扣式、插盘式)脚手架是定型化工具式支撑体系,也是多地住建部门极力推广使用替代传统扣件、门型结构的产品。
        1.1扣件式脚手架
        标准定义:扣件是用可锻铸铁或铸钢制造的用于固定井架等支撑体系的连接部件。扣件通常分为四种:旋转扣件、直角扣件、对接扣件、底座。适用标准为《钢管脚手架扣件(GB15831—2006)》。
        1.2碗扣式钢管脚手架
        标准定义:由立杆、顶杆、横杆、斜杆、支座、上下碗扣节点等组成的构件。适用标准为《碗扣式钢管脚手架构件(GB24911—2010)》,见图1(a)。
        1.3承插型支架产品
        承插型支架产品是目前各地工程质量监管部门大力推广的钢管支架类型,也是类型比较多结构形式。
        1.3.1承插型盘扣式钢管支架
        标准定义:“立杆顶部插入可调托撑构件,底部插入可调底座构件,立杆之间采用套筒或插管连接,水平杆和斜杆采用杆端扣接头卡入连接盘,用楔形插销连接,形成结构几何不变体系的钢管支架。”适用标准为《承插型盘扣式钢管支架构件(JGT503—2016)》,见图1(b)。
        1.3.2承插型轮扣式模板支架
        标准定义:由立杆、水平杆、可调底座和可调托撑等配件组成;立杆采用套管承插连接,水平杆采用端焊接楔形插头插入立杆轮扣盘,形成几何不变体系的模板支架。适用标准为团体标准《建筑施工承插型轮扣式模板支架安全技术规程(T/CCIAT0003—2019)》,见图1(c)。
        1.3.3承插型套扣式钢管脚手架
        标准定义:承插型套扣式钢管脚手架由立杆、水平杆、可调螺杆及可调底座等构配件构成。立杆采用套管承插连接,水平杆采用端接头插入立杆上的套扣式节点,形成结构几何体系不变的钢管脚手架。根据其用途可分为支撑架和脚手架两类,其中支撑架为浇筑混凝土构件或钢结构安装等而搭设的承力架体。适用标准为广东省地标《建筑施工承插型套扣式钢管脚手架安全技术规程(DBJ15-98—2014)》,见图1(d)。
        1.3.4承插型插盘式钢管支架
        标准定义:立杆采用套管承插连接。水平杆采用杆端焊接的楔形插头插入立杆连接轮盘,水平和竖向剪力撑采用扣件与立杆固定形成的几何不变体系。适用标准为贵州省地标《建筑施工插盘式钢管支架安全技术规范(DBJ52/T089—2018)》,结构形式与承插型轮扣式基本一致,但是插头上没有插销孔,没有使用插销固定防脱。
        1.4门式钢管脚手架

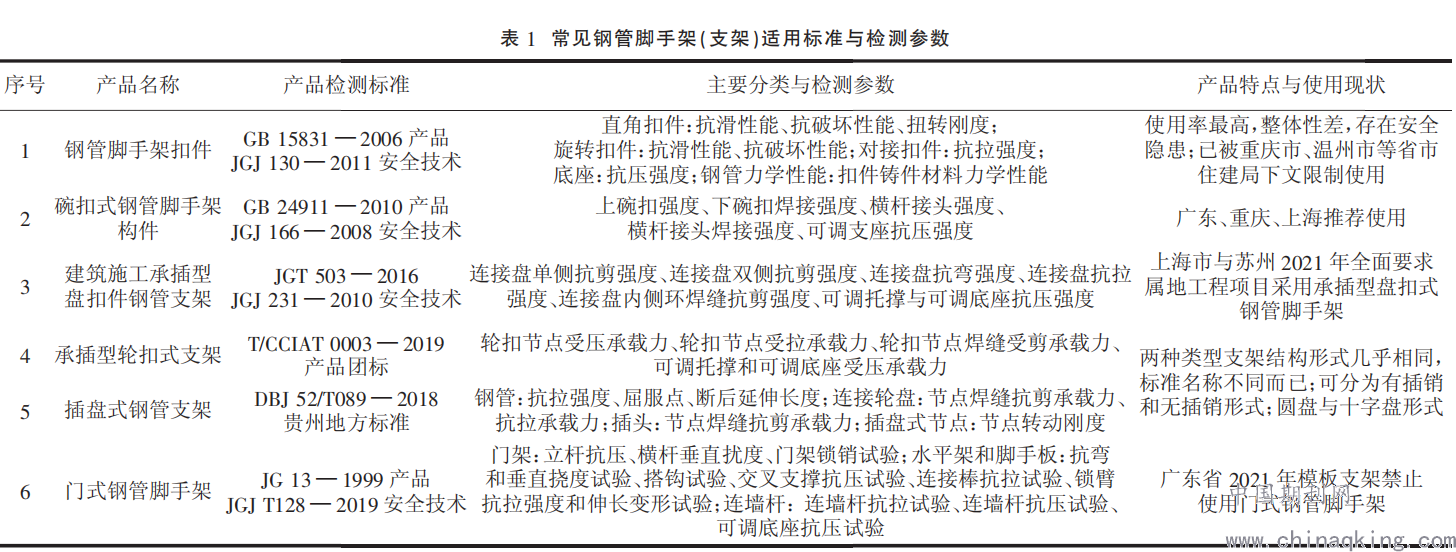

        标准定义:门式脚手架是建筑用脚手架中,应用最广的脚手架之一。由于主架呈“门”字形,所以称为门式或门型脚手架,也称鹰架或龙门架。这种脚手架主要由主框、横框、交叉斜撑、脚手板、可调底座等组成。适用标准为《门式钢管脚手架(JG13—1999)》。各种钢管脚手架/支架适用检测标准与重要检测参数见表1。

        2各种类型支架图片

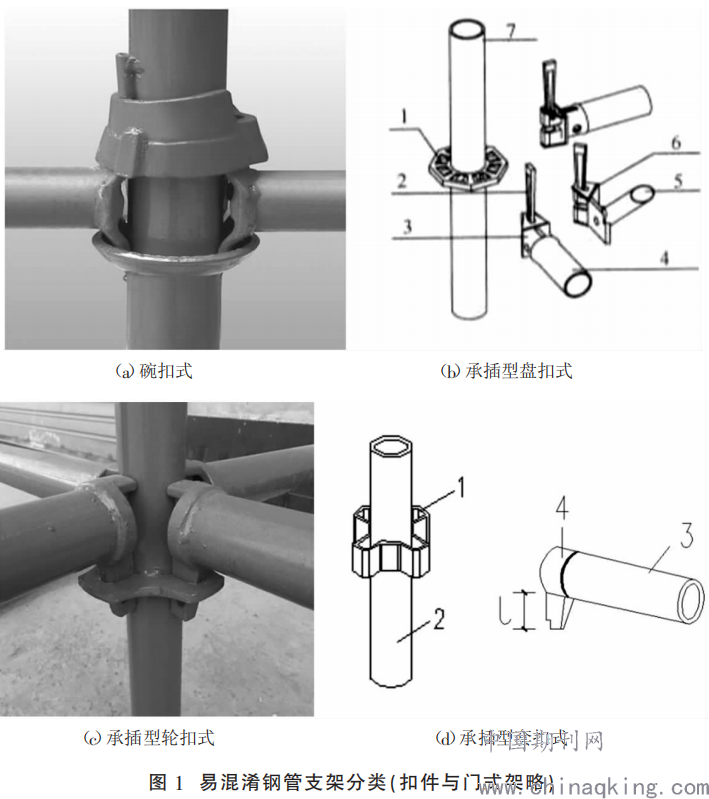

        以下搜集整理了标准中例图与工程样品图片,方便读者辨别、使用,见图1。


        3见证送样抽样方法及数量
        3.1扣件式钢管脚手架
        每组抽取两段,每段钢管长约50cm;每批次钢管原则上不超过60t。
        (1)直角扣件:工程现场批量范围281~500个时抽16个;501~1200个抽26个;1201~10000个抽40个;最少抽样量16个。
        (2)旋转扣件:工程现场批量范围281~500个抽8个;501~1200个抽13个;1201~10000个抽20个;最少抽样量8个。
        (3)对接扣件:抽样8个。
        3.2碗扣式钢管脚手架
        工程现场批量范围281~500抽取立杆、可调托撑、可调底座各8套、横杆12套;工程现场批量范围501~1200抽取立杆、可调托撑、可调底座各13套、横杆20套;工程现场批量范围1201~10000抽取立杆、可调托撑、可调底座各20套、横杆30套。
        3.3承插型钢管支架与门式脚手架
        批量范围281~500抽取立杆、横杆、可调托撑、可调底座各8套;批量范围501~1200抽取立杆、横杆、可调托撑、可调底座各13套;批量范围1201~10000抽取立杆、横杆、可调托撑、可调底座各20套。
        结语
        钢管脚手架与支架是建设工程中外脚手架工程、模板支撑架工程的主要构配件,也是施工安全的关键点;本文希望通过详细的类别讲解、图片展示,协助施工单位、监理单位与检测单位做好钢管支架构配件进场见证送检工作,力求正确选用标准、检测参数完整、抽样过程满足标准要求,进一步保障施工安全。
        参考文献
        [1]建筑工程中脚手架安全管理的控制措施研究[J].姚文辉.低碳世界.2017(29)
        [2]建筑工程脚手架的搭设技术及安全防护措施分析[J].郭孝华.科技与企业.2012(23)
        [3]建筑施工脚手架安全管理问题及应对措施[J].付汉甫.绿色科技.2019(02)
