利用Simulation及ANSYS软件对150吨客滚连接桥的应力应变分析

发表时间:2021/7/22   来源:《城镇建设》2021年第9期   作者:朱永胜 高利芳
[导读] 本文通过利用Simulation及ANSYS软件
        朱永胜  高利芳
        山东陆海重工有限公司 山东 烟台 264000
        摘要:本文通过利用Simulation及ANSYS软件,分析了某港口连接桥相关部位应力应变情况,为最终整桥的计算结果提供合理依据。
        关键词:升降桥体;引桥;有限元分析;优化设计
        1 引言
        随着滚装车载货量的增加和船舶大型化、专业化、现代化程度的不断提高,并拓展业务范围,一些港口开始新建客滚码头,并新建大吨位多功能客滚桥已成为必然趋势。根据某用户要求,结合目前大吨位运输车辆载货能力,决定设计承载能力为150吨的客滚连接桥。
        为满足连接桥性能可靠、功能先进的要求,设计中多处使用了Solidworks和Simulation软件,并利用Ansys软件对整桥进行分析。本文介绍利用有限元对连接桥钢结构主体建模分析和结构优化设计,以实现为整桥的计算结果提供合理依据的目的。
        2 连接桥钢结构主体有限元分析及优化设计
        升降桥体与引桥这两部分是该连接桥钢结构的主体,也是优化设计的主要对象。根据设计要求,确定其主要性能参数如下:
        连接桥允许载荷:150t;
        引桥长度:23m;
        引桥宽度:后端宽度:6.5m;前端宽度:15.2m;
        引桥有效跨度:19.0m;
        引桥最小通道宽度:6.0m;
        车辆爬坡度:1:10;
        车辆通过高度:最小通过高度:5.2m;最大通过高度:8.3m。
        2.1 油缸吊耳设计
        由于升降桥体工作时处于油缸吊拉状态且载重量大,考虑到车辆通过时的不平均系数,单个油缸吊耳的承载力将达200吨,为保证油缸吊耳有足够的强度,制定了油缸吊耳板整体插接到加强箱型梁内的结构设计方案。
        油缸吊耳板承受较大载荷,如果采用传统方式直接焊接到升降桥体上,很难保证足够的焊缝长度。在该设计过程中将吊耳板加高,在箱型梁组焊过程中,将上翼板对应处割出插接位置,提前将油缸吊耳板焊接到箱型体内,最后焊接加强筋板,经受力计算,该设计方案能够满足要求。





        2.2 引桥优化设计
        引桥采用倒八字型结构形式,便于滚装车辆尤其是长形大挂车的上下船。整桥利用Solidworks进行实体设计。在理论设计计算基础上,利用Simulation进行主梁受力计算,确保引桥安全可靠。
        1)确定主梁结构
        主梁是决定引桥承载能力的关键结构,设计时初定为箱形梁结构,经过计算、三维演示及制作工艺比较,将箱形梁结构优化为工字梁结构,并对主梁作如下静力计算:
        (1)单跨梁形式:简支梁
        (2)荷载受力模型形式:
(3)计算模型基本参数:长L=23M   a=4M;b=8M;c=11M
        (4)集中力:标准值Pk=Pg+Pq=400+0=400KN
设计值Pd=Pg*γG+Pq*γQ =400*1.7+0*1.4=680 KN
          2)选择受荷截面
(1)截面类型:H型钢:1500*400*(300)*20*25*(25)
(2)截面特性:Ix=1452720.68cm4  Wx=20450.78cm3  Sx=11675.53cm3  G=365.02kg/m
翼缘厚度:tf=25mm;腹板厚度tw=20mm
        3)确定相关参数
(1)x轴塑性发展系数γx:1.05
(2)梁的挠度控制[v]:L/500
        4)内力计算结果
(1)支座反力RA=Pd/L*(2*c+b)=944.44 KN
(2)支座反力RB= Pd/L*(2*a+b)=415.56 KN
(3)最大弯矩Mmax= Pd*c/L*(2*a+b)=3740 KN.M
        5)强度及刚度验算结果
(1)弯曲正应力σmax= Mmax/(γx*Wx)=174.17  N/mm2
(2)A处剪应力τA=RA*Sx/(Ix*tw)=37.95N/mm2
(3)B处剪应力τB=RB*Sx/(Ix*tw)=16.7N/mm2
(4)最大挠度fmax=21.56mm
(5)相对挠度v=fmax/L=1/834.7
弯曲正应力σmax=174.17N/mm2<抗弯设计值f:205N/mm2
支座最大剪应力τmax=37.95N/mm2<抗剪设计值fv:120N/mm2
跨中挠度相对值v=L/834.7<挠度控制值[v]:L/500
        综上计算,设计计算通过,符合设计要求!
        3 升降桥体与铰座连接处设计
        升降桥体与铰座连接是该连接桥钢结构实现旋转的主要部分,由于车辆通过引桥前端与升降桥体连接处时颠簸严重,经常对升降桥体结构和导向装置造成冲击破坏。为此对升降桥体与引桥前端采用铰接连接形式,实现铰轴同心度,保证车辆通过时为平面。

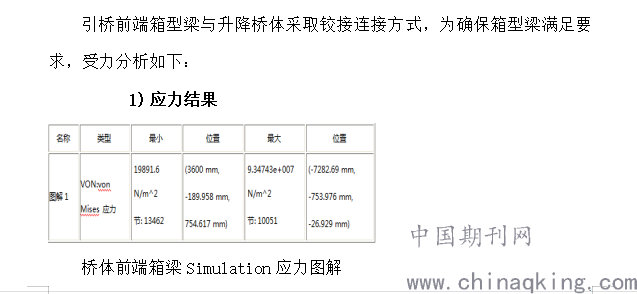

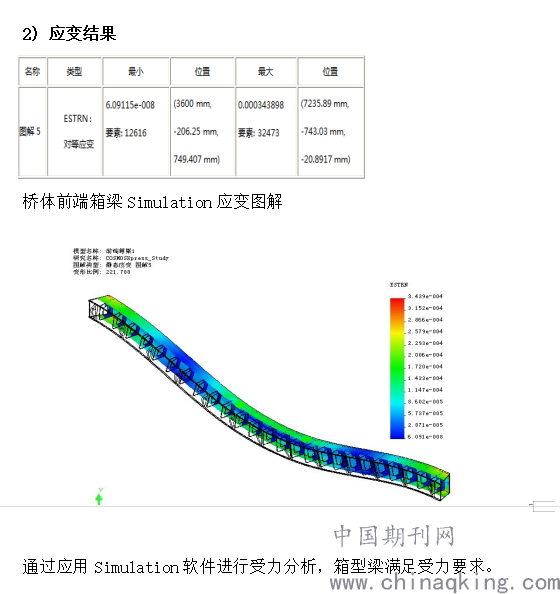

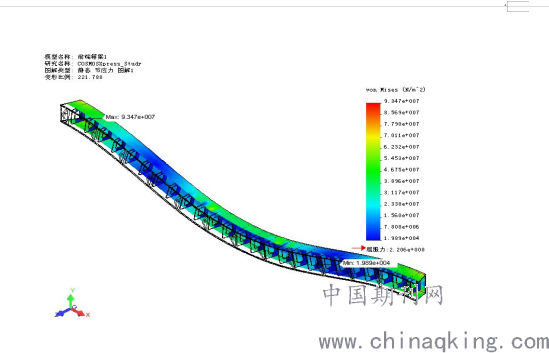

        3.1 引桥前端箱型梁受力分析












        4 结束语
        150吨客滚连接桥在许可承载范围内可以通过如轿车、客车、货车、拖挂平板车等各种车辆,可靠泊22000吨级滚装船,该桥利用液压系统灵活调整桥面,可适应不同潮汐条件下不同滚装船舶的靠泊要求,整个桥的设计宽度和高度均考虑了今后超大型滚装船靠泊的需要,随着该桥的投入使用,将大大加快出入港口物流的发展。
