复杂钢结构与混凝土结构交接处密缝处理技术

发表时间：2021/7/23 来源：《建筑科技》2021年8月上作者：唐利

[导读] 建筑物立面、屋面及室内变形缝的处理是建筑设计与施工中经常遇到的问题，处理难度较大。不管是变形位移保护，外观保护，还是防火防水都很重要。所以，变形缝的施工质量与施工方法不仅影响着建筑物的整体外观与使用功能，也影响着工程安全。

中交二公局第三工程有限公司唐利 710000

【摘要】建筑物立面、屋面及室内变形缝的处理是建筑设计与施工中经常遇到的问题，处理难度较大。不管是变形位移保护，外观保护，还是防火防水都很重要。所以，变形缝的施工质量与施工方法不仅影响着建筑物的整体外观与使用功能，也影响着工程安全。本文分析了变形缝在工程施工中钢结构与混凝土交界处的处理应用。
关键词：变形缝；工业化；钢结构
        1.建筑结构变形缝的主要类型
        建筑物中常用的变形缝有沉降缝、抗震缝、伸缩缝等。对相邻的两栋建筑，其荷载和建筑使用年限不一定相同，也会产生不同影响。若建筑位于地震带内，其抗震缝的设置也应考虑。工程结束后，建筑物可能会由于环境温度或建筑材料膨胀冷缩而发生挤压。为了避免这种情况，应该在建筑设置变形缝。通常将伸缩缝的断开位置设置在地面以上部分，并根据有关规定宽度为30mm。
        2.工程概况
        大沙地幼儿园共6幢主体建筑，5幢钢结构，1幢地下车库。主要建筑物和主要建筑物之间的走道用钢结构连接。混凝土结构为3-4层，每层高3800毫米，最低屋脊为14.788m，最高屋脊为17.00m，钢结构为3-4层：最低屋脊为12.00m，最高屋脊为17.150m。
        3.变形缝在工程施工中钢结构与混凝土交界处的处理应用
        3.1室内地面变形缝处理
        该工程人行道找平层混凝土厚度为110mm，所用铝合金伸缩缝高度仅60mm。为了安装方便，变形缝中心线应设高40mm、高300mm混凝土坎。此混凝土坎与走道混凝土一次性浇筑。
        地面在施工过程中产生的变形缝通常有两种情况：（1）变形缝两侧的地面是混凝土地面；（2）变形缝一侧的地面是墙体。所以，变形缝的安装，应先在变形缝宽度范围内安装止水带，再立即安装底座。底板标注了高度为60mm的成品侧边，然后用φ6x60塑料膨胀螺栓@300交错布置和使用M6X60金属膨胀螺栓@300安装可变形接头的铝合金底座和止水带，连接铝合金基座，然后安装铝合金中心板，使用抗振弹簧连接滑杆和滑杆，轴心(见图1)。在施工结束后，为了防止盖板变形，保证人员安全，便于运输材料，在安装盖板后，应及时浇注和密封。因该工程地坪为塑料地坪，浇注时需预留安装层以备后期安装，成品面约5mm刮平压光。在大面积地面变形缝基本都完成后，及时的在铝合金基座和中心盖板的间隙中，安装泡沫棒，并在上面打填缝胶。

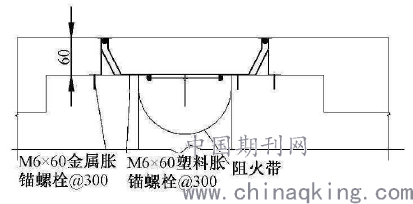

        图1 地面变形缝做饭
        3.2对室内墙变形缝的处理
        墙体变形缝的设置应整体美观。外壁板为平口无V字型。室内壁板变形缝必须在地面上设置变形缝之后。墙面变形缝的外口还需要和地面的外口在同一条线上。所以，在安装过程中，需要用激光测距仪沿地面变形缝绘制一条垂直平行弹力线。将钢柱安装在钢结构上需要焊接50x5x1的“U”型底座，将φ6x60的塑料膨胀螺栓固定在混凝土底座的外部，并将变形的接缝处与铝板接合，使之垂直安装在铝板上再在基座中卡上相配套的卡扣进行固定。墙面变形缝做法如图2所示。

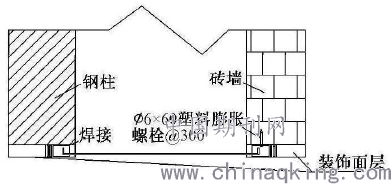

        图2 墙面变形缝做法
        3.3外墙垂直变形缝处理
        屋面收头一般采用排水槽的形式，因此外墙变形缝必须延伸到沟槽的底部，以防止雨水通过与沟槽之间的缝隙流入排水沟。地面沟槽造成漏水隐患。在安装时，需要从上到下完成安装。下铝板必须小于铝板，且搭接长度<5cm。当整体立面安装时，我们还会遇到有钢梁的地方，不能直接按照立面的宽度进行再焊接，因为钢梁的漏水危害比立面明显，因此在有钢梁位置的尺寸要提前量好并在厂里加工完成。在安装时，现场将轻钢框架焊接在钢梁三面，并用自攻钉固定。用一个自攻钉@500把门缝固定在钢结构附近。用M6x60金属膨胀地脚螺栓在门缝接近墙的地方@500进行固定。图3给出了外墙变形缝的处理方法。

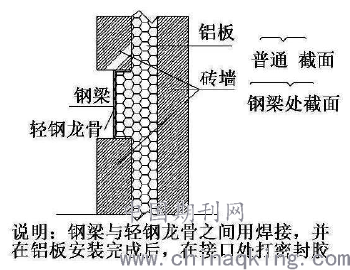

        图3 外墙变形缝做法
        3.4混凝土与楼梯间钢梁连接处理
        该项目采用3.800米高的混凝土结构和3.570米高的楼梯钢梁，钢筋混凝土结构标高13厘米，钢结构标高120X75@400。若使用轻钢龙骨进行钢梁表面焊接，排水管板可轻松固定。排水沟的宽度、排水沟两侧的高度、后排水沟的位置、侧排水沟的侧封可根据现场实际情况方便固定。因为排水管道被设置在两个区域，一个位于钢结构，另一个位于混凝土结构。所以，在安装时，需要把一段排水管分成两段重叠的安装。在固定过程中，一段用M6X60金属膨胀地脚螺栓与混凝土结构固定在钢梁上，另一段用M6X60金属膨胀地脚螺栓与钢结构连接。在此处安装排水沟时，应里面钢梁底及排水沟的压边上还有玻璃窗户，为减少后期漏水的隐患，玻璃窗和排水管的连接处略有倾斜，使雨水尽可能的排出。
        3.5混凝土结构屋面与钢结构面标高相同初缝隙处理
        该项目钢结构楼板高程11.400m，玻璃屋面和斜梁的高程15.700m；斜梁的高程12.450m；钢结构楼板的高程120x75@400。铝间隔网格板，混凝土屋面标高11.400m；斜梁顶面高程15.413m；底面高程11.664m；混凝土结构斜梁装饰线宽度100mm。钢筋混凝土结构仅有150mm宽，突出的装饰线条为100mm，而钢结构外立面的铝格栅也是突出钢结构100mm，闭口头正好在斜顶梁的顶部，但是混凝土和钢结构之间的缝隙不会使斜顶梁闭合。所以，这里的接缝只适用于钢结构与混凝土连接的地方。与此同时，如果下雨，就会有大量雨水流入。为了防止漏水隐患，本工程采用铝排水槽施工。由于相应的材料和准备工作必须在施工前完成，例如排水管道的宽度、长度、高度、翼缘宽度；物料进入场地后，先清理出需要安装的地方，并安装排水管道。保证排水沟的倾角不能过大，并靠近楼层里面的排水沟还需要有200mm高的折边挡水，这里槽长度样式不统一，安装时需进行一次性安装。因此无接缝，后期渗漏隐患较小。在固定排水沟时，用300毫米金属膨胀栓将其固定在墙和地面。排水管道及墙排水管道安装完毕后，还需对排水沟和墙面和楼层板交接处的缝隙用填缝胶进行密缝。
        4.结束语
        综上所述，在温度变化和荷载作用下，设置变形缝对房屋有一定的释放作用。应根据现场实际情况，选择合理的、合适的变形缝进行施工。
参考文献
[1]李世尧.钢结构建筑墙体构造方法研究[D].天津:河北工业大学，2014.
[2]曹杨，陈沸镔，龙也.装配式钢结构建筑的深化设计探讨[J].钢结构，2016，31(2):72-76.
