铝合金模板外墙全混凝土优化的应用与特点分析

发表时间：2021/7/23 来源：《建筑科技》2021年8月中作者：张芮徐浩

[导读] 为了将铝模板高精度的优势发挥到外墙非结构构件，将二次砌筑砖墙、构造柱、外立面装饰线条等统一优化为现浇混凝土构件并与主体结构一次浇筑成型，从而减少工序、缩短工期、提髙质量，实现外墙取消砌筑以及免抹灰。

中建二局第三建筑工程有限公司张芮徐浩北京市丰台区 100070

摘要：为了将铝模板高精度的优势发挥到外墙非结构构件，将二次砌筑砖墙、构造柱、外立面装饰线条等统一优化为现浇混凝土构件并与主体结构一次浇筑成型，从而减少工序、缩短工期、提髙质量，实现外墙取消砌筑以及免抹灰。
关键词：铝模；外墙；全混凝土；免抹灰
        铝模板具有质量轻、强度高、施工工序简单、可高度周转等特点，在房屋建筑工程中的运用得到了极大的推广。近些年，尤其在高层、公寓等高层以及超高层，标准层数多的建筑物普遍使用。为了最大化发挥铝模板的优点，将铝模进行优化，使外墙砌筑墙体及外墙以外的构造柱、装饰线条等构件，与主体结构共同浇筑，一体成型。
        1、铝合金模板的深化设计方案

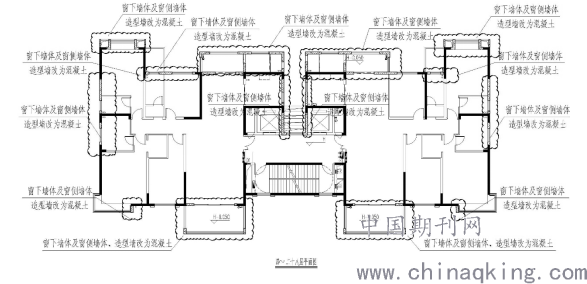

        铝模系统应在结构设计确定后介入，将外墙设置为全混凝土墙体，窗下墙设计为整体墙，空调板上构造柱与挡墙设计为混凝土墙，造型线条同样纳入铝模优化当中，与设计院相沟通，确定砌体改为钢筋混凝土增加的自重荷载，减去抹灰层的荷载等影响因素，对结构配筋进行重新设计，全混凝土外墙优化方案如下图。

        2、铝模外墙全混凝土优化的质量优势
        铝模板在高层的应用，有着先天的优势，窗口下铝模可优化滴水线，在结构浇筑成型后自然形成滴水线，免去后期抹灰压槽留置滴水线，不会因长时间而脱落；内墙砌体与剪力墙交接处的铝模板深化抹灰压槽，由于采用铝模施工的墙体不需要进行抹灰，交界处留置抹灰压槽，二次结构可挂网抹灰，保证不同材料交界处不会产生裂缝；门上过梁通过铝模深化，与结构共同浇筑，保证了整体性、平整度的同时又节省了后期过梁及其上部砌筑部分的抹灰工艺，降低质量风险。
        在结构抗渗性方面，混凝土本身的密实性具有一定自防水抗渗能力，由于钢筋混凝土和加气混凝土砌体的线胀系数差别很大，采用钢筋混凝土填充墙与外墙结构为同一材料，减少了不同材料的热胀冷缩产生较大差异，这样可以避免两种不同材料产生较大应力，避免了墙体裂缝产生，从而增加了结构的抗渗性能。外墙砌筑墙体与构造柱通过设计优化为混凝土外墙，与主体结构形成一个整体，杜绝了混凝土与砌体交界处产生裂缝、出现渗漏的质量问题。
        外墙装饰线条在木模板施工模式下很难实现一次成型，往往在设计上以采用EPS或GRC的形式实现，需要单独对装饰线条的施工进行专业分包，虽然施工速度较快，但是成本高，占用工作面，由于其材料特性，极端情况下会被房屋业主踩踏损坏，甚至发生高空坠落事故。
        采用铝模的外墙全混凝土优化，窗洞口四周结构一体成型，洞口尺寸可以保证有极小的误差，减少窗洞口安装时对尺寸偏差的整改维护，减少费用的同时也加快了后期门窗施工进度，提高了成型质量。
        3、铝模外墙全混凝土优化的经济优势
        3.1工期缩短
        外墙砌筑、构造柱、装饰线条为二次结构施工，其工序在主体结构施工之后，虽可通过流水施工，在主体结构达到一定层数后二次结构可以进场，但外墙二次结构后续施工工序将受二次结构施工进度约束。在铝模板专业深化中，同时将外墙部分二次结构涉及的构件与主体结构相结合，一体成型，节约了主体施工之后二次结构的穿插工期，同时铝材的高强度特性使得拆模后的外墙光滑、平整、垂直度好，可以免去外墙的抹灰工艺，结构封顶即可进行外墙装饰的施工，最大程度的节约了单位工程的整体工期。
        以某工程为例，该工程1#栋4-30层为标准层，采用铝模施工，原定标准层结构主体施工工期为156天，主体结构完成后30天二次结构完成，在采用全混凝土外墙施工方案后，外墙无需进行砌筑施工，且外墙免抹灰，减少外墙抹灰工艺，同时减少了构造柱及窗台压顶的工程量，大大简化了施工工序。主体结构完成即可拆除外架并进行外墙装饰工程的施工，节省约一个月的工期。
        3.2建安费用有所升高，机械租赁、安全措施费有所降低
        3.2.1建安费成本对比
        以项目总包合同确定人工单价，主材按照当地信息价除税价×1.1确定，标准层工程量计算得出全混凝土外墙单方价格（砌体外墙工程内容包括外墙抹灰）高出8元/m2，由于全混凝土外墙荷载增加，该楼栋需增加灌注桩2根，增加单方2.5元/m2，建安费增加10.5元/m2。
        3.2.2外墙砌筑、抹灰需要外脚手架提供工人施工工作面，由于外墙施工工期缩短，可以提前拆除外架（悬挑式外脚手架或附着式升降脚手架），节约了大量的钢管租赁费（或爬架设备租赁费）。由于建筑为高层建筑，外架的拆除需要塔吊配合吊运，外架的提前拆除也降低了塔吊租赁的成本。塔吊租赁费节省1.4元/m2，外架钢管租赁节省3.8元/m2。
        3.2.3在安全文明及绿色施工方面，外墙施工不在需要砌筑及抹灰，大大减少了工人站在外架上施工可能对防尘网的破坏，实现了该工序的绿色施工。同时也减少了零星材料及施工工具高空掉落的可能，减少产生工程事故的风险。
        4、附加价值的提升
        4.1整体质量提升：外墙整体工程质量得到很大的提升，后期因为墙面开裂、渗水等质量问题而产生的维保费用得以节约。
        4.2产品价值提升：全混凝土外墙铝模优化将铝模的优势应用到外墙及外墙以外的构件，完全消除了外墙砌筑、抹灰、线条专业分包所带来的质量隐患，建筑的整体质量得到了高度提升，不仅提高了使用性，还提高了楼盘的品牌溢价。
        5、结语
        铝合金模板外墙全混凝土优化是利用新技术实现传统施工方法无法实现的高效率施工，对高层及超高层建设工程有很重要的意义，对保证外墙工程质量、杜绝裂缝、渗水有显著的效果。对于施工方，在施工过程减少了工序，提高了建设效率，减少了对工人职业健康的影响，减少了后期维保成本；对于建设方，缩减工期，减少现金流占用，提升了品牌形象。工程质量的提升，也提高了消费者的居住舒适度，使开发建设形成了一个良性循环。
