超高层幕墙的安装施工

发表时间：2021/7/23 来源：《建筑科技》2021年8月中作者：王赫孙亚洲郭洪波易睿

[导读] 幕墙是建筑的外墙围护，不承重，像幕布一样挂上去，故又称为“帷幕墙”，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。

中建二局第三建筑工程有限公司王赫孙亚洲郭洪波易睿北京市丰台区 100070

摘要:幕墙是建筑的外墙围护，不承重，像幕布一样挂上去，故又称为“帷幕墙”，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。幕墙的发展也让外墙装饰从笨重走向更轻型的板材和结构的发展，也同时丰富了板材的类型和色彩。
关键词：幕墙；超高层；质量轻；艺术效果
        幕墙具有质量轻、设计灵活、抗震能力强等优点。在相同面积的比较下，玻璃幕墙的质量约为粉刷砖墙的1/10～1/12，是大理石、花岗岩饰面湿工法墙的1/15，是混凝土挂板的1/5～1/7。一般建筑，内、外墙的质量约为建筑物总重量的1/4～1/5。采用幕墙可大大的减轻建筑物的重量，从而减少基础工程费用。并且具有良好的艺术效果，建筑师可以根据自己的需求设计各种造型，可呈现不同颜色，与周围环境协调，配合光照等使建筑物与自然融为一体，让高楼建筑减少压迫感。采用柔性设计，抗风抗震能力强，常常是高建筑的最优选择。
        1、工程概况
       本项目位于湖北省武汉市江汉区青年路与雪松路交汇处，新建居住、商业服务业设施项目（中海·青年路）二期。本项目幕墙主要采用形式为单元体幕墙、框架幕墙，外装饰总面积约4.8万㎡（其中办公楼39206㎡、商业裙楼7797㎡、停车楼1352㎡），办公楼为超高层建筑，高度为194.1米。
        2、施工区域
        第一施工区域：办公楼部分幕墙；
        第二施工区域：商业裙楼部分幕墙；
        第三施工区域：停车楼部分幕墙；

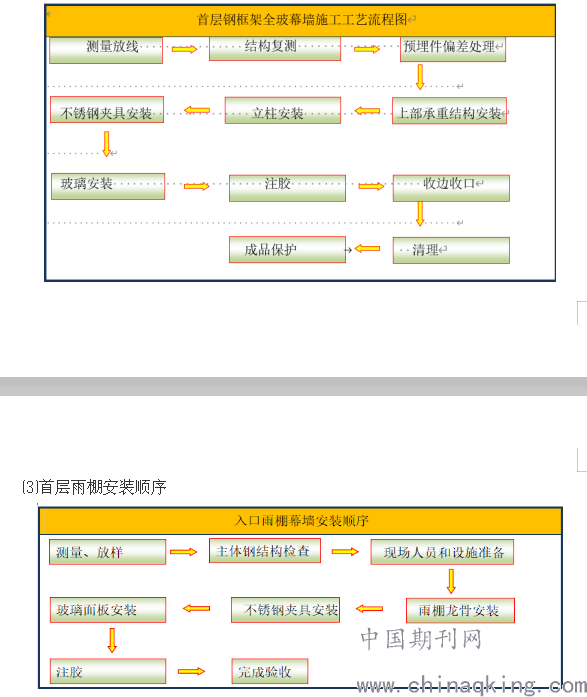

⑵首层钢框架全玻幕墙安装流程

        5、施工方法
        ⑴单元体幕墙
        ①单元体用卷扬机小炮车直接从地面起吊，环形轨道进行水平运输，手动葫芦就位调整安装。
        ②环行轨道、卷扬机分别安装在13、29层及屋面层，西北角和西南角安装钢索道。
        ③再一次检查各个环节，确保无误后，通知卷扬机司机，开始起吊。起吊时，开始加速一定要缓慢，中间吊装要匀速进行。单元板块前端离地时旁拉绳控制单元体起吊时摆动，单元板块离地后，将单元体下端通过钢丝绳、U型扣与索道连接，同时松掉旁拉绳，单元体顺着索道方向缓缓上升。
        ④单元板顺着索道在上升的过程中，吊装指挥人员要专注整个吊装过程，发现问题要及时叫停，并随时和起吊人员保持联系，确保吊装安全，避免单元体上升过程中摆动与结构相碰撞。
        ⑤当单元体上升到待安装楼层后，楼内人员应拉住单元体底部揽风绳进楼。将轨道电动葫芦吊钩通过U型扣与吊装扁担钢丝绳连接牢固，慢慢启动轨道电动葫芦至钢丝绳受力后停止，然后松开卷扬机的挂钩，同时将单元体下端钢丝绳与索道连接的U型扣卸掉，放降吊具、二次保护。
        ⑥利用轨道将单元体水平转运至安装位置，慢慢将单元体挂进码件上。
        ⑦安装调节。单元板块的插接就位由单元板块吊装层及上一层人员共同完成。单元板块下行至单元板块挂点与转接件高度之间相距200mm时，通知起重机司机让板块停止下行，并进行单元板块的左右方向插接。在左右方向插接完成后，在控制左右接缝尺寸的情况下命令板块继续下行，此时由板块上一层人员负责单元板块挂件与转接件的对接，板块安装层人员负责上、下两单元板块的插接。确认单元板块的挂点、左右插接，上、下插接都已安装到位后，拆除夹具。
        ⑵首层框架式幕墙和雨棚
        裙楼幕墙系统施工方案
施工部位施工方法施工方式示意图
首层钢立柱全玻幕墙、铝板吊顶及二层层间框架幕墙选用满堂脚手架进行安装。
入口雨棚选用满堂脚手架配合汽车吊进行安装。
       6、结束语
        幕墙在高层建筑中运用广泛，具有质量轻、设计灵活、抗震能力强等优点。
