八土工程建设方案比选

发表时间：2021/7/23 来源：《建筑科技》2021年8月中作者：熊柳月

[导读] 本文结合八土水库工程地形、地质条件，对上、下坝址及坝型进行综合比选后，推荐下坝址混凝土重力坝方案。为水库工程布置问题提供借鉴与帮助。

广西武水工程咨询有限责任公司熊柳月广西南宁 530000

摘要：本文结合八土水库工程地形、地质条件，对上、下坝址及坝型进行综合比选后，推荐下坝址混凝土重力坝方案。为水库工程布置问题提供借鉴与帮助。
关键词：水库工程；工程建设；方案；比选
        1工程概况
        八土水库建于者苗河上游段八土河上，水库坝址在百色市田林县者苗乡者化村八土屯附近。者苗河流域面积为127km2，河长为28km，河道平均比降为13.8‰，多年平均流量1.94m3/s，流域内植被覆盖率一般，河床基流稳定，枯水期流量为0.015m3/s；其中，八土水库坝址以上集雨面积24.80km2，河长9.72km，坝址以上河道比降24.8‰。
        八土水库是以给下游村镇供水为主要任务，兼顾灌溉的综合利用水库。水库正常蓄水位为669m，设计洪水位为672.91m，校核洪水位673.92m，有效库容215万m3，总库容354万m3，为小(1)型水库，Ⅳ等工程。大坝等主要建筑物按4级建筑物设计；其余为次要建筑物，按5级建筑物设计。大坝为混凝土重力坝，设计洪水标准为30年一遇，校核洪水标准为200年一遇，消能防冲建筑物设计洪水标准为20年一遇。
        2工程选址
        在选择坝址时应根据枢纽附近的地形地质条件，水流河势条件和建筑材料，施工条件，枢纽布置等综合研究决定。工程坝址的选择应遵循以下几条基本原则：
        （1）地形条件：坝址一般选在狭窄河谷处，坝轴线短，坝体工程量小；并且坝址上游应有一定河谷开阔地带以获取足够的库容。
        （2）地质条件：应选择地质条件良好地段，坝址处的岸坡要稳定，以减少坝基处理及岸坡处理的工程量。
        （3）河势条件：坝址应先选择河道顺直的河段，坝轴线应尽量与河流流向正交，以利于布置泄洪建筑物保证下泄洪水流顺畅；当必须与河流斜交时，交角不宜过小，否则既增加了坝体工程量，又会使泄洪水流不顺。
        （4）建筑材料：坝址附近应有足够符合要求的建筑材料。
        （5）施工条件：坝址附近应有适宜的地形布置施工场地；距离交通干线近便于交通运输。
        根据坝址选择的基本原则和者苗河河道地形地貌条件，水流河势条件、枢纽布置和施工条件以及供水要求等综合因素选择合适的坝址。根据1:1万地形图所示和现场查勘，者苗河弄山沟和坝棚沟汇合处至下游1.2km河段河道狭窄且相对顺直，具备建库所需的基本条件，可作为水库坝址选择河段。在此河段范围内，按照坝址选择原则，本次可研选择者苗河八土屯上游约250m处，两条支沟汇合处下游侧约160m的河段为本工程上坝址，选择八土屯东侧，两条支沟汇合处下游1.2km处的河段为下坝址进行比选。
        从地形、地质条件上看，上、下坝址均为“V”型河谷，两岸岩石出露，河道基本顺直，周边无影响工程布置的工程及建（构）筑物，具备作为拟选坝址的条件。
        上下坝址地形条件较好，沟谷呈“V”字型，地质构造相对较复杂。上坝址左岸小山包较为单薄。下坝址山体雄厚、河道顺直，但是右岸覆盖层较厚、岩体风化较深，透水率5Lu线及地下水位线埋深均较大，且右岸存在垭口，需采取防渗措施。经分析，本阶段通过上坝址的粘土心墙堆石坝方案及下坝址的重力坝方案作为代表方案，对上、下坝址进行比选。经比较，下坝址混凝土重力坝方案工程布置优、施工工期短、工程用地少、工程运行较为安全，管理方便，因此本阶段推荐下坝址作为推荐坝址。
        3主要建筑物型式选择
        上坝址工程区地层岩性为三叠系中统板纳组上段（T2b2）薄~中厚层状粉砂质泥岩夹中厚~厚层状砂岩和兰木组（T2l）中厚~厚层状砂岩与薄~中厚层状粉砂质泥岩互层、泥质粉砂岩，弱风化埋深1~15m。根据地形地质条件及坝基岩体各项物理力学参数情况，该地形条件实际上已难以作为合适的重力坝坝址位置，上坝址不适合修建重力坝。
        心墙堆石坝对堆石料要求不高，任意石料均可上坝，根据地质测绘情况及勘察成果，综合考虑开挖条件，本阶段推荐采用粘土心墙堆石坝方案作为上坝址的代表坝型。
        下坝址河谷呈“V”型，主要岩性为三叠系中统板纳组上段第四层（T2b2-4）深灰色中厚~厚层状砂岩夹灰黑色薄~中厚层粉砂质泥岩、第五层（T2b2-5）灰黑色薄~中厚层粉砂质泥岩与深灰色中厚~厚层状砂岩互层和第六层（T2b2-6）灰黑色薄~中厚层粉砂质泥岩夹深灰色中厚层状砂岩，岩体风化主要为垂直方向的物理风化，河床及山坡下部风化较浅，山坡中上部风化逐渐加深。基岩强度能够满足重力坝筑坝要求。因此下坝址可以建造重力坝。

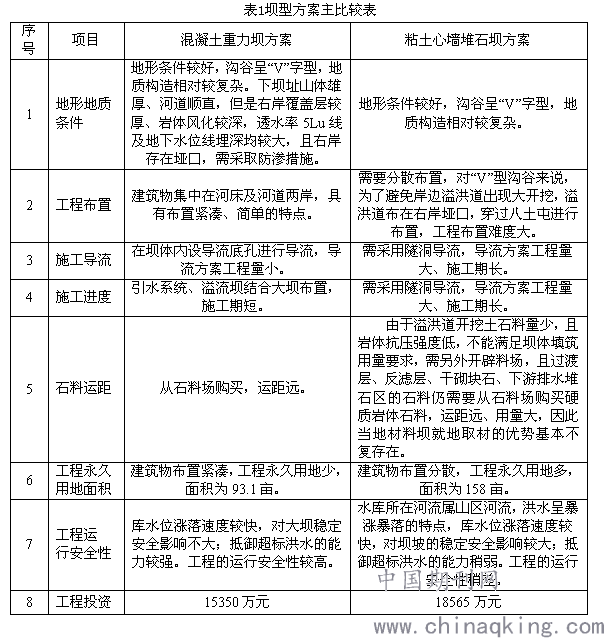

本阶段拟采用混凝土重力坝与粘土心墙堆石坝两个方案的综合比较见表1。
                          经比较，下坝址混凝土重力坝方案总投资少、工程布置优、施工工期短、工程用地少、输水管线较短、工程运行较为安全，管理方便，因此本阶段推荐下坝址作为推荐坝址。
        4结语
        经过上述比选，八土水库建设场址采用下坝址混凝土重力坝方案。
参考文献
[1]SL252-2000，水利水电工程等级划分及洪水标准[S]
[2]SL319-2005，混凝土重力坝设计规范[S]
[3]SL191-2008，水工混凝土结构设计规范[S]
作者简介：熊柳月（1993-），女，壮族，广西柳州人，大专，主要从事水利设计工作。
