童建锋
浙江明新风机有限公司 浙江绍兴 312300
摘要：本文强调了防爆风机在工、矿业生产中的重要性，并通过对目前市场上防爆风机存在的问题进行分析，从而针对性的研究设计出了一种低噪低能耗的防爆风机。
关键词：防爆；风机；低噪
现代很多工业生产场所在生产中都会产生某些可燃性物质，煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80%以上的生产车间区域存在爆炸性物质。在生产过程中大量使用电气仪表，各种摩擦的电火花，机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。客观上很多工业现场满足爆炸条件。当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。因此采取防爆就显得很有必要了。防爆风机可以快速排出工作区域里的含有爆炸危险性的物质，降低爆炸风险，其本身的电机材料和构造又能避免产生火花，因此被广泛应用于有爆炸危险的工作场合。
1、新型防爆风机的研制目的
防爆风机主要适用于工厂、医院、石油、储存、军工等爆炸性危险环境的建筑物室内通风换气和降温。一般风机长时间工作，机身的温度会变得很高，可能会造成爆机的现象，进而产生一定的危险，而且现有防爆风机在使用的过程中无法更好的对噪音进行处理，从而导致其在使用时会对周围环境产生噪音污染，严重影响人们的正常生活，进而无法更好的满足人们的使用需求。
2、新型防爆风机的结构介绍

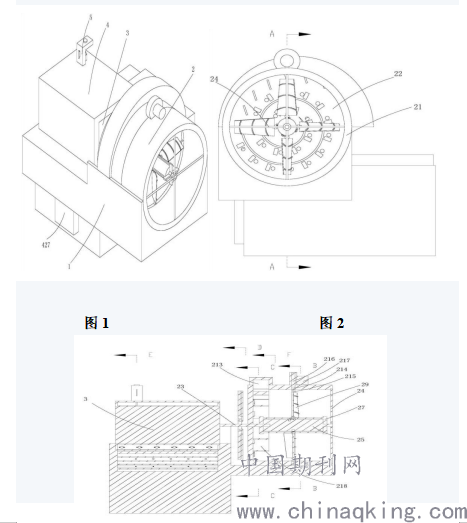

新型防爆风机如图1、图2、图3所示：包括基座(1)、固定设于基座上的风机(2)、固定设于基座上用于驱动风机运行的第一电机(3)、设于基座上用于对第一电机降温的冷却装置(4)、设于冷却装置上的控制开关(5)，风机(2)包括固定设于基座上的风筒(21)、固定设于风筒一端的底盘(22)、贯穿转动设于底盘上的驱动轴(23)、固定设于风筒另一端上的固定架(24)、与驱动轴同轴心一端贯穿固定设于固定架上另一端转动套设于驱动轴上的固定轴(25)、设于固定轴上的滑槽(26)、套设于固定轴外侧且一端固定套设于驱动轴上的转环(27)、等距环形分布转动设于转环上的多个第一轴(28)、分别固定设于多个第一轴上的多个叶片(29)、一端转动设于第一轴上的第一转杆(210)、一端转动设于第一轴另一端上的第二转杆(211)、转动设于第二转杆上且位于滑槽内的第一滚轮(212)、风筒上的进风管道(213)、转动设于风筒上的第一齿轮(214)、与第一轴同轴心且两端分别转动设于叶片和第一齿轮上的第二轴(215)、与第一齿轮啮合设置的第二齿轮(216)、固定设于风筒上用于驱动第二齿轮转动的第二电机(217)。
3、运行过程和有益效果
通过第一电机驱动驱动轴转动，驱动轴转动使转环转动，转环转动使多个第一轴进行公转，叶片固定设于第一轴上，使多个叶片进行公转，叶片公转过程中产生风力，第一轴公转过程中还使第一转杆和第二转杆进行公转，第一滚轮转动设于第二转杆上，且第一滚轮位于滑槽内，从而使第一滚轮位于滑槽内滚动，使第一滚轮不断的靠近驱动轴和远离驱动轴，相当于第一滚轮同时做往复移动，第一滚轮靠近驱动轴时使第一转杆和第二转杆转动，使第一转杆位于第一轴上转动，最终使第一轴转动，使叶片转动，从而改变叶片的角度，使改变角度的叶片转动过程中更为顺畅，减少了该处叶片转动过程中受到的阻力，叶片公转过程中使外部的风通过进风管道进入风筒内，叶片转动至进风管道处时角度改变，减少进入风筒的空气受到叶片反向的力，使外部的风更容易进入风筒内，提高风机整体的工作效率，叶片远离进风管道时叶片复位，使叶片公转过程中产生的风力增加，第一电机驱动驱动轴转动的同时，第二电机驱动第二齿轮转动，从而使第一齿轮转动，使第二轴进行公转，带动多个叶片进行从动公转，使叶片公转过程中运行的更稳定，减少叶片的震动，大大降低了风机的噪音，对叶片公转过程中还能够起到很好的省力作用，通过冷却装置对第一电机进行冷却，避免第一电机长时间工作热量过高，位于易燃环境工作时产生爆炸，再通过控制开关控对第一电机进一步的控制，提高了整体风机的安全性。
图1 图2
图1 图2
图3
4、结束语
本文所研究设计的新型防爆风机，针对现有防爆风机的问题缺陷，有针对性的对防爆风机的噪音和冷却系统进行了创新设计，使其结构简单合理，降低了运行噪音，杜绝了安全隐患，降低了企业的成本，为企业效益的提升作出了极大的贡献。
参考文献
[1] 何锡锑,景群,宗荣珍。高效节能矿用防爆风机叶柄模态分析[J].煤矿机械,2009,30(5)
[2] 宗荣珍,吕德永,刘春玲。风机用隔爆型三相异步电动机轴承装置设计[J].煤矿机械,2012,33(2)
