田卓 梁燕
摘要：玻璃盖板是显示屏幕必不可少的组成部分，玻璃盖板与显示屏幕的贴合良率直接影响显示质量，那么如何解决贴合时因油墨断差产生的气泡问题，便是各大面板制造商面临的焦点问题。本文则从油墨自身改进和盖板玻璃自身改进两个方面就该方面的技术发展做了重要论述。
关键词：显示；盖板；断差；气泡
随着现代科学技术的发展，诸如手机、相机、IPad、巨型显示广告屏幕等小型、大型电子产品渐渐成为人们生活中的必需品，显示屏幕则是上述电子设备的主要构成部分。盖板玻璃即保护玻璃，其主要作用是保护显示屏幕、装饰显示屏幕。盖板玻璃作为显示屏幕的一个重要组成部件，无论是触摸型显示屏，还是非触摸型显示屏，其外面都包括一层盖板玻璃。盖板玻璃包括位于中部显示部分和位于显示部分周围的非显示部分，以及印刷在非显示部分的油墨层。在显示屏幕的制作过程中，需要预先在盖板内表面的非显示部分涂抹油墨层，再在显示部分和油墨的内侧表面上涂OCA光学胶层，通过OCA光学胶层将盖板粘在显示面板上。由于该油墨层的存在，导致盖板玻璃上显示部分的贴合面与油墨层区域的贴合面存在高度差，从而存在油墨断差，进而在盖板玻璃与显示屏幕贴合时，会使显示区域内存在气泡，影响显示效果。填充光学胶层的厚度越薄，其填补油墨断差的能力就越弱，显示区域内贴合气泡不良率就越来越高。为了解决上述气泡问题，各大屏幕生产厂商纷纷进行了相关研究，本文汇总相关专利并对其进行梳理，并罗列重要专利从以下方面论述各大屏幕生产巨商的相关专利布局。
一、涉及油墨层改进的相关专利技术
1 、双层油墨台阶设置方式

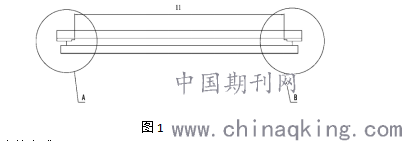

现有油墨层一般为一层油墨涂抹而成。为了解决上述油墨断差带来的气泡问题，国内申请人深圳市新济达光电科技有限公司，则在2013年3月13日提出了一种电容式触摸屏（申请号：CN201220478614），该专利提出钢化玻璃盖板上设有形成可视区的第一印刷油墨层，该第一印刷油墨层上设有第二印刷油墨层，该第二印刷油墨层与该第一印刷油墨层之间设有台阶部。通过台阶部，在盖板玻璃与显示屏幕贴合过程有利于可视区气泡排气，可有效消除气泡的产生。该专利信息具体见下图图1。
.png)
2、可视区充填方式

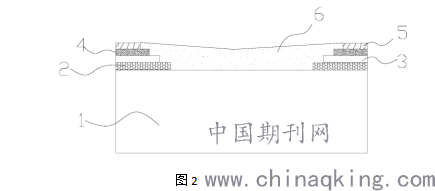

当根据外观需求设置多层油墨时，油墨台阶就会相对更高，贴合产生气泡的问题则会更加突出，为了消除气泡，提高贴合良率，国内申请人深圳市深越光电技术有限公司则于2015年6月9日提出了一种新型触摸屏盖板（申请号为CN201520393792），该专利边框区上由内往外依次复合有第一黑色油墨层、第一白色油墨层、第二白色油墨层和第二黑色油墨层，所述盖板基板、第一黑色油墨层、第一白色油墨层、第二白色油墨层和第 二黑色油墨层围合成的区域内填充有一层填充层；所述填充层为透光率为 75-98％的材料制成的填充层。该专利有效降低油墨台阶，有效避免气泡的产生，降低电子设备的生产成本。该专利信息具体见下图图2。
.png)
3、增设气泡排出通路方式

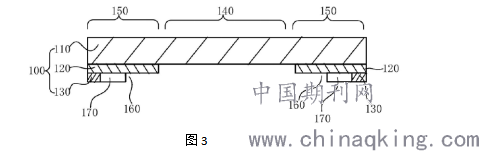

在油墨台阶方式基础上，国内申请人业成科技（成都）有限公司、业成光电（深圳）有限公司、英特盛科技股份有限公司则联合提出一种显示装置及其该盖板（申请号为CN 2019109782242），该专利的盖板中在第一油墨层远离透明基板的一面涂刷第二油墨层，所述第二油墨层的面积小于第一油墨层的面积，所述第二油墨层与第一油墨层之间形成台阶部，所述第二油墨层靠近所述显示区的一侧边设置有镂空部，所述镂空部与所述台阶部相连通，所述镂空部用于排气。通过排气部增加排气面积，提高排气效率，避免因油墨断差引起的气泡问题，提高制造良率。该专利信息具体见下图图3。
.png)
二、涉及盖板改进的相关专利技术

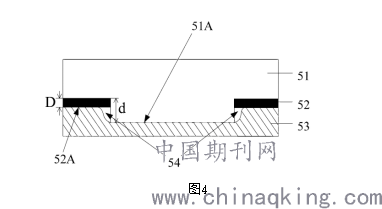

除了从油墨层上改进以消除断差引起的气泡以外，从盖板自身的改进上也可消除该气泡的问题，对此，国内申请人信利光电（汕尾）有限公司，于2013年4月27日提出了一种显示装置及其盖板（申请号CN2013101541236），该专利设计提出一种显示装置的盖板，所述盖板包括基板和位于基板表面上的油墨层，所述基板朝向所述显示模组的一侧的边框区相对于所述基板朝向所述显示模组的一侧的可视区为凹部；所述油墨层完全覆盖所述凹部朝向所述显示模组一侧的表面。该方案可有效降低油墨台阶的高度，从而可保证盖板玻璃与显示屏幕贴合过程中气泡产生的概率，提高成品良率。该专利信息具体见下图图4。
.png)
总结：无论是油墨层自身的改进，还是盖板玻璃自身的改进，其均可以达到有效解决盖板玻璃与显示屏幕之间贴合过程中的气泡问题，提高制作良率，提高显示品质。从油墨层自身改进到盖板玻璃自身改进的改进方向来看，追求工艺简单，成本低化是国内各大面板厂商追求的工艺目标。因此，希望国内各大面板厂商在此方面勇于开拓，做好专利布局，为将来抢先占领消费市场做准备。
作者简介：
田卓（1986-） 女，硕士，国家知识产权局专利局专利审查协作江苏中心光电部 助理研究员，研究方向为光电技术领域的发明专利审查，本文联系人：E-mail：tianzhuoone@163.com
梁燕（1987-） 女，硕士，国家知识产权局专利局专利审查协作江苏中心光电部 助理研究员，研究方向为光电技术领域的发明专利审查（对本文贡献等同前者）
