丁克波
身份证：36062119750930****
广东勤上智慧城市科技工程有限公司
摘要：
随着“节能减排”、“低碳环保”观念的提出，以及LED照明产品性能的持续提升、制造成本的不断下降、LED标准、认证和检测行业的完善 ,LED灯具在室外照明中的应用越来越 广泛。传统的LED灯具在室外场所照明应用时灯杆与灯体之间的连接缺乏灵活多变的安装方式和可调节角度的变更，要么灯臂和灯体之间输入线连接困难，要么增加安装配件，要么更换适应场所的灯具；而且由于结构复杂零部件较多，组装困难，降低生产效率，成本高，并且定位不准不利于室外照明的LED灯具的推广与应用，针对以上现有的LED的不足提出一种改进后的一体式多功能路灯，既方便组装和维护并且提高生产效率，又能够避免连接输入电源线后调节角度时损伤输入电源线。
关键词：LED路灯；多功能；可拆卸；可调角度
1.引言：
“智慧城市”是在物联网信息技术的支撑下，形成的一种新型信息化的城市形态，也是当前国内外城市发展的重大战略。近年来，随着我国经济的可持续发展和人民生活质量的提高，使得城市扩张及农村城镇化进程不断加快，城市道路建设的发展速度得到了质的飞跃，城市道路照明日益受到人们的关注，智慧路灯作为城市的重要组成部分，是最有效地切入路径之一，且发展空间巨大。LED作为第四代能源，由于具有发光效率高、灯具反射率低、省电节能、不需要高压、安全性高而且寿命长的优点，作为路灯光源已被广泛应用。现有的一些太阳能路灯一般包括灯杆、安装在灯杆上的灯体以及安装在灯杆上的太阳能电板，而灯体又包括壳体和盖子，盖子螺钉固定在壳体上。然而由于这种一体式路灯的壳体与盖子是螺钉固定的，为此当需要对灯体进行维修时，需要使用多种拆卸螺钉的工具将盖子打开，之后才能对安装在壳体内的控制器、LED灯板和电池进行维修或更换，拆装过程十分麻烦，维修效率低，而且现有的一体式路灯的安装机构通常为固定式连接，难以根据不同宽度的道路进行路灯光照角度调节，无法适应不同宽度的道路，不同宽度的道路需要安装不同角度的路灯，比较耗费时间和成本，造成了资源的浪费。因此需要对灯体进行改进，针对以上LED路灯的缺陷进行研究，提出了一种改进后的一体式多功能路灯。
2.改进后的一体式多功能路灯
2.1产品结构
一体式多功能路灯包括灯体以及灯臂，其中灯体包括上盖以及下盖，其中下盖的外部设有弧形凹槽，灯臂的外部设有弧形块，弧形凹槽内设有固定孔，弧形块设有固定槽；下盖的内部设有穿线块，穿线块设有穿线孔，灯臂内设有与穿线孔对应的穿线通道，灯臂与下盖可拆卸连接；上盖设有光源组件，灯体设有电源线，电源线的一端与光源组件连接，电源线穿设于穿线孔以及穿线通道中。通过将下盖的一端与上盖转动连接，下盖的另一端与上盖可拆卸连接，通过转动的方式打开灯体内部，方便组装和维护；另外通过在下盖设置弧形凹槽并且在灯臂设置弧形块，在需要调整灯体的角度的时候，只需要沿着弧形凹槽的弧面以及弧形块的弧面转动灯体，然后再通过螺栓将固定槽以及固定孔固定即可以调节灯体的角度，通过上述方式设置，可以使得灯体与灯臂如图1所示的水平安装方式固定，也可以使得灯体与灯臂如图2所示的垂直安装方式固定；上盖在与下盖的连接处设有防水槽；防水槽内设有发泡胶；上盖在光源组件的四周设有防水檐，具有良好的防水效果；通过将下盖的另一端与上盖可拆卸连接，方便组装和维护并且提高生产效率；下盖的弧形结构以及灯臂的弧形结构可以对灯体的安装方式和角度进行调整。
.png)

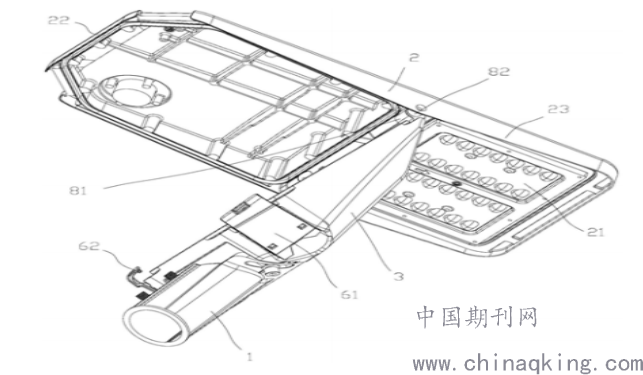

1-灯臂；2-上盖；3-下盖；21-光源组件；22-防水槽；23-防水檐；61-卡扣；62-卡块；
81-第一铰接块；82-第二铰接块
.png)

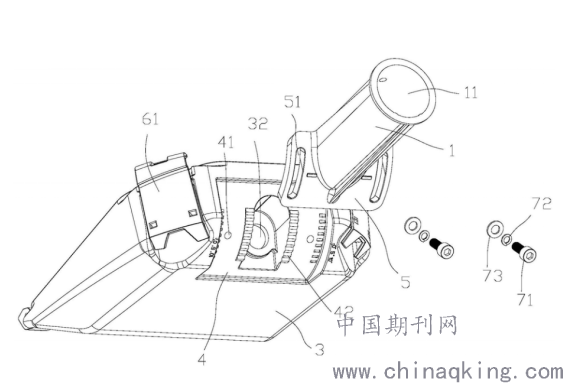

4-弧形凹槽；5-弧形块；32-穿线孔；41-固定孔；42-第一定位齿； 51-固定槽；61-卡扣；71-螺栓；72-弹簧垫圈；73-平垫圈；
2.2产品功能
（1）智能照明。一体式多功能路灯通过集中控制，可远程开光调光，远程抄表，进行能耗数据的自动统计，如遇系统故障也会自动报修，其维修成本较普通的LED灯低。
（2）远程监控。一体化多功能路灯内设有星光级200万云台摄像头，4倍变焦，不少于30天的录像储存，无死角连续覆盖。实施了公共区域的远程那管理，面对突发意外时及时处理。
（3）广播覆盖。一体化多功能路灯有10-60w的指向性音响，对点广播，双向对讲，包括营造和谐气氛，业务广播，应急广播等。
（4）WIFI的覆盖。wiFi单点覆盖直径160米，APP云端主动认证，社区wifi轻松接入，让人们轻松上网，休闲娱乐，可做到快速导航，快速定位。
2.3产品优点
一体化多功能路灯符合智慧、低碳、环保的发展潮流，它提升了综合管理水平，减少管理冲突，可与公安雪亮工程系统无缝对接，为公安执法提供依据；通过先进技术手段,节省人力资源的投入，减少管理资金的投入，降低人员开支；打造城市名片，提升城市形象，开创品牌，为企业发展奠定基础；为居民提供优质服务与上层智慧城市无缝对接。
3.创新点
（1）改进结构后的一体式多功能路灯，其零部件相对较少并且结构简单，下盖的另一端与上盖可拆卸连接，方便组装和维护，提高生产效率，降低成本。
（2）改进结构后的一体式多功能路灯，灯臂和灯体连接方式不同和灯体角度的可调整，从而达到适应不同场所的照明，比如：道路交通照明、停车场照明、广场照明、油站照明、工业场所照明等。
（3）改进结构后的一体式多功能路灯，通过设置穿线块以及穿线通道能够避免连接输入电源线后调节角度时损伤输入电源线。
（4）改进结构后的一体式多功能路灯，有效避免了下盖转动角度过大而导致的安装和维修时损伤自身和光源组件中的零件。
（5）改进结构后的一体式多功能路灯，在上盖和光源组件的四周设有防水檐，可以有效地抵挡雨水直接冲击，保证光源组件的防水问题而延长其寿命。
4参考文献
[1]田明航,冯毅.大功率LED热管散热的分析[J].低温与超导.2010(06)
[2]张琦,陈旭.LED路灯热分析及散热结构设计[J].电子与封装.2009(05)
[3]张万路,江磊,江程,陈郁阳,刘木清.LED道路照明灯具散热系统分析[J].中国照明电器.2009(02)
[4]戴炜锋,王珺,李越生.大功率LED封装的温度场和热应力分布的分析[J].半导体电.2008(03)
[5]李炳乾.基于金属线路板的新型大功率LED及其光电特性研究[J]. 光子学报.2005(03)
[6]姜斌,宋国华,缪建文,袁莉,纪宪明.基于板上封装技术的大功率LED热分析[J]. 电子元件与材料.2011(06)
[7]罗毅, 张贤鹏,王霖.半导体照明中的非成像光学及其应用[J].中国激光,2008, 35(7): 963-971.
[8]钱可元,罗毅.LED城市道路照明灯具二次光学系统的光效分析[J].照明工程学报,2009, 33(S1): 21-25.
