一、概况
赤峰柴矿公司矿井主要的施工运输设备是电机车，主要类型为2t电机车。电机车制动系统可靠与否，关系到电机车的安全运行及运输效率，目前，其机械、液压制动系统应用最为广泛，可按结构分为机械连杆传动或液压驱动制动装置。长期使用表现，该类装置的可靠性较差，由此带来设备维修频繁的问题。赤峰柴矿公司设备技术部门经过长时间的研究，设计出电机车大力距拉线盘式制动装置，并通过了赤峰柴矿公司设备技术部组织的技术鉴定，此装置在赤峰柴矿公司首次投入使用，现已在温州东大工程队推广应用。改造后的大力距拉线盘式制动装置受力合理，工艺结构简单，安全性能好，操作方便，经济效益显著。
二、实施时间：2019年1月至2020年3月
三、采取方案：
1、大力距拉线盘式制动装置工作原理
大力距拉线盘式制动装置为机械杠杆传力式，可同时对两制动轮对施加制动，制动手杆位于司机室内。制动时，司机只需摆动制动杆，两块制动钳上的刹车片可同时贴合制动轮，将电机车制动。制动轮装配在与电动机联结的第一级齿轮轴上，司机可根据需要摆动制动杆的角度来控制制动力的大小。
2、力矩传递参数校核
工作制动时，人工制动杆将产生560-800n*m力矩 ，通过柔性拉线钢丝绳传递至制动钳上，制动钳将对刹车盘产生650-800kN/㎝2压力，作用在350mm刹车盘上，刹车盘厚度15mm，同电动机联结，在电机的第一级齿轮轴上产生1200kn*m力矩，完全达到低速大扭矩刹车系统功能。
3、实施示意图

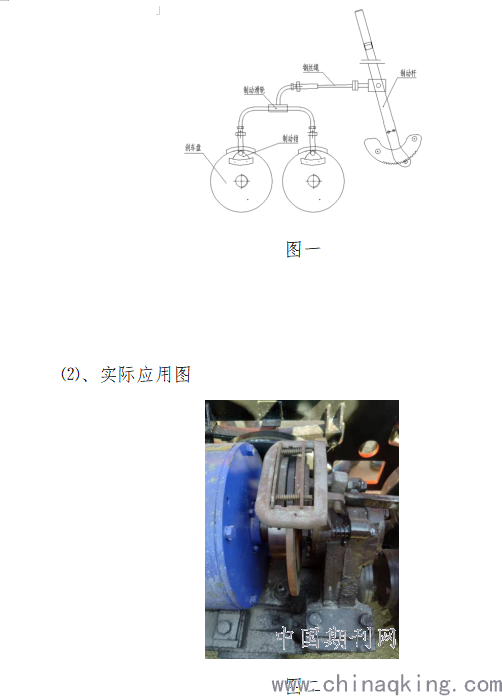

⑴、主要部件有制动杆、钢丝绳、制动滑轮、制动钳、刹车盘，具体见附图一。
.png)
四、经济效益
1、大力距拉线盘式制动系统与机械、液压制动系统性能比较有以下几个优点：
(1)制动迅速，制动杆制动作用后制动力即通过钢丝绳传到制动钳上；
(2)制动杆制动力大小可调，制动杆力大是相对于机械、液压(不能太大，否则抱死电机高速轴)而言，制动力大小，由司机作用于制动杆的力的不同决定；
(3)操作简便，司机一手操作换向手把，减速后，一手操作制动杆即可实现制动；
(4)结构简单维修使用方便。
2、制功系统改造前后技术经济效益比较：
(1)大力距拉线盘式制动与机械、液压制动系统相比，其制动性能明显优越，司机自觉地克服了打反接制动的习惯，设备配件消耗明显减少，结合工程队检修制动器及试验统计，同样运输条件下，大力距拉线盘式制动电机车配件消耗量比机械、液压制动配件消耗量少1/3，季度节省1.8万元左右,年节省7.2万元左右。
⑵制动性能改善后电机车维修量减少，省时、省力，其综合效益显著。
综上所述，大力距拉线盘式制动系统较机械、液压制动系统有许多优点，较好地解决了生产实践中的许多问题，并取得了显著的经济效益，有广泛的使用推广价值。
