王兵 廖勇江 赵彦华
浙江威星智能仪表股份有限公司 310013
摘要：众所周知，燃气表、水表、电表被共同称为民用三表，是人们日常生活、生产中不可或缺的强检工作计量器具，不仅直接关系到广大百姓的切身利益，还关系到广大百姓的生命安全。燃气表作为一种用于贸易结算的合法计量器具，其计量准确性关系着百姓和供气双方的经济利益，燃气表日益增长的需求市场，也使整个燃气表市场对燃气表计量的准确性越加重视，燃气表作为强制检定产品，要求其在生产销售和使用中必须进行检测与合格判定，燃气表检测技术不仅涉及燃气表计量安全和准确性问题，还关系到广大消费者的合法权益和燃气表行业健康发展等问题。因此，对于家庭常用燃气表的计量检测我们必须需要给予重视。
关键词：家用；燃气表；计量检测；技术；要求
为保证国民百姓人身安全与合法权益，对于家用燃气表的使用与计量检测，我国不仅实行了强检和限期使用规定，更是对家用燃气表的计量检测制定了明确检测要求。这一规定与要求的实施，不仅保证了我国人民家用燃气表的使用安全，还为家用燃气表计量检测工作的实施与开展提供了标准与规范。基于此，在日常计量检测工作中，相关检测人员必须要贯彻执行国家相关规定与要求，并在充分掌握检测技术的基础上开展计量检测。下面，本文将对家用燃气表计量检测的要求及其技术要求进行阐述，希望可以给大家带来一定帮助。
一、家庭常用燃气表计量检测技术要求
当前，我国绝大多数家庭中所用燃气表均为膜式燃气表。为维护国家和消费者的利益，保护人民健康和生命、财产的安全，国家对使用属于强制检定的膜式燃气表的单位或个人，必须报当地县（市）级人民政府计量行政部门备案，并向其指定的计量检定机构申请检定，经检定合格，获得国家统一规定的检定证书、检定合格证或者在燃气表上加盖检定合格印方可使用。膜式燃气表的检测，应根据国家“JJG577-2012膜式燃气表检定规程”的技术规范要求执行，做好相关检定测试工作。检测前，首先检查燃气表的外表是否有凹痕、破损等现象。燃气表的铭牌明显部位应标注以下内容：制造商名称、产品名称、型号规格、准确度等级、出厂编号、流量范围、最大工作压力、回转体积、制造年月、适用环境温度范围、表体上应有清晰、永久性的标明气体流向的箭头或文字。

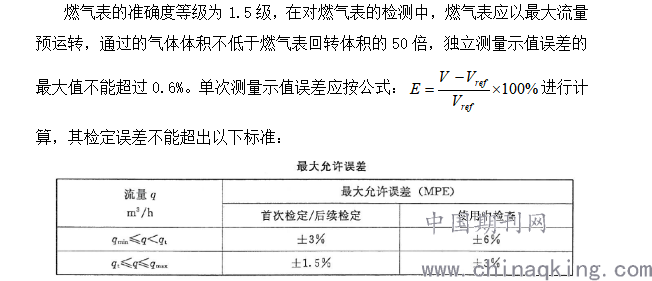

.png)
超过标准误差的，属于不合格。
燃气表在各环节的检测中，必须进行密封性试验，检测时，在一般大气条件下，输入1.5倍最大工作压力，持续时间不少于3min，燃气表不得漏气。且在-7~-5℃低温条件下，输入5kPa气压，也不得漏气。

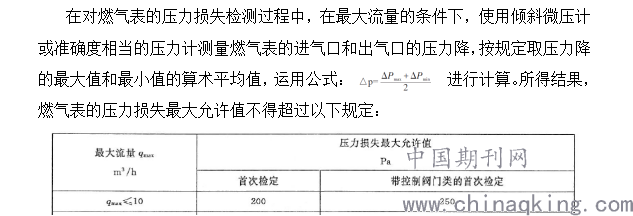

.png)
超过规定的，属于不合格。
检测燃气表时，其示值误差的测量结果不确定度应等于或优于燃气表最大允许误差的1/3，燃气表应在检定环境条件下放置4小时以上，等待燃气表稳定到检定环境下方可进行检定测试，在检定测试过程中，标准装置的温度和燃气表处的温度之差（包括室温、标准装置液温、检定介质温度）应不超过1℃。按规定，一般用空气作为介质进行检定测试，检定测试的压力不能超过燃气表的最大工作压力，检定测试系统不能有漏气的现象出现。
在文章的一开始就已经向大家说到过了，水表、电表以及燃气表都属于国家
计量行政部门重点监管的计量器具，燃气表是测量燃气使用量的主要计量器具，是燃气表贸易结算的重要依据。城市燃气除广泛用于居民用户以外，已不断向新的领域拓展，如：饭店、食堂、洗浴、学校、工厂、供暖用户等等。对于这些燃气用户的有效计量与安全监测显得尤为重要。超声波燃气表顺应市场需要一种更高科技、计量方法先进、结构优化、运行可靠性、运营模式智能新颖而设计。超声波燃气表无运动部件，测量精度稳定，同时因其测量气体瞬时流量，对于突发过载流量可以进行阀门切断，燃气微小流量监测报警，更加安全。基于超声波检测技术的电子式燃气表，在测量范围、测量精度、安全性、扩展性上有明显的性能优势。又因其是电子产品，存贮信息为数字信号，在附加预付费功能及远程功能时，不需要进行机电转换，更容易实现信息化管理。
二、家庭常用燃气表计量检定装置及方法
膜式燃气表的检测装置目前主要有钟罩式气体流量标准装置和标准表法气体流量标准装置，标准法气体流量标准装置近年来发展迅速，其中以音速喷嘴为标准表的装置使用最为广泛。音速喷嘴式燃气表检定装置是以一组音速喷嘴作为标准表，通过计算机控制选取单个喷嘴或通过不同流量值的音速喷嘴之间的组合以达到所需流量，并对标准表和被检表前后的压力温度进行修正，从而实现流量控制和数据处理。目前音速喷嘴气体流量标准装置，根据压力源的不同，分为正压法和负压法两种模式。
a．正压法：正压法标准装置由压缩机、干燥机、储气罐、稳压罐、音速喷嘴流量计、试验管路和控制设备等组成。选择合适的压缩机为装置提供压力和流量，把经过干燥和过滤的气体存入储气罐，经稳压罐稳压后，送入滞止容器。并由开关阀控制音速喷嘴工作的数目。在燃气表检定测试时，调节喷嘴前后压力至系统要求的压力比，使膜式燃气表的字轮对准某一刻度后，快速操作换向阀至被检表一侧，开始计时；当被检表字轮达到预定刻度，转换换向阀至排放侧，停止计时。分别计算流经音速喷嘴和被检表的体积流量值，求出被检表的示值误差，大大提高了计算结果的准确性。
正压法优点在于容易实现较宽的流量范围，同时具有不同压力点下的试验能力，所用喷嘴数量较少，且其工况与被测流量计的工作条件较接近，但由于喷嘴前滞止压力稳定性难于提高，因此国内较少使用正压法气体流量标准装置。

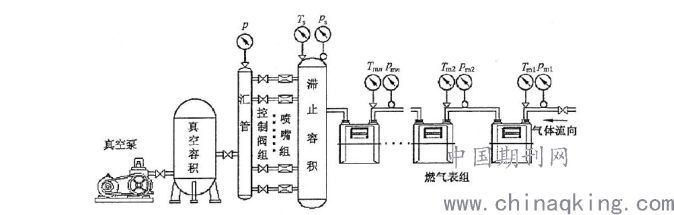

b．负压法：负压法标准装置不需要压缩机、稳压器、调压阀等设备。该标准装置的结构如下简图所示。装置工作时，用真空泵 将空气由被检表的上游直管段入口吸入，空气流过测试管段和被检燃气表，进入滞止容器，流经临界流文丘里喷嘴组后，经缓冲容器流入储气罐。多个音速喷嘴并联，每个音速喷嘴管路上都要阀门，根据检定流量点控制喷嘴的启停。
.png)
相对于正压法，负压法有操作方便、在实际应用中的消耗成本更低、检定效率高且计量精度非常高的特点，同时达到使标定条件和使用条件完全一致的效果，消除了由于二者不一致所引发的附加误差等问题。因此，负压法音速喷嘴是我国普遍使用的音速喷嘴法气体流量标准装置。
三、结束语
总而言之，家用燃气表计量检测工作的实施与开展十分重要。无论是用户还是燃气供应方都应重视此项工作。特别是检测机构及人员，应严格按照国家相关规定与操作标准要求来进行计量检测，这样才能够保证双方利益与用户人身安全。
参考文献：
[1]魏辉, 张绪娟. 家用燃气表的计量检测及其技术要求探析[J]. 中国战略新兴产业, 2020, (12):37-37.
[2] 成之. 燃气表计量检测及技术要求分析[J]. 化工设计通讯, 2020, 46(3):101-102.
[3] 董枫. 燃气表检定中的误差原因与对策分析[J]. 冶金管理, 2020, No.407(21):42-43.
[4]周志军. 燃气表检定中的误差原因与对策[J]. 技术与市场, 2019, v.26;No.305(5):131-132.
000(044):97.
[5]李忠. 浅谈膜式燃气表的性能与检定技术方法[J]. 检测与分析, 2015, 2095-3518（2015）02-127-02.
