何凯 张硕凯 段文涛 田兴雨 李海洋
中建八局第三建设有限公司，江苏 南京210000
摘要：本文以我单位总承包施工的住宅小区项目为载体，介绍了采用铝合金模板施工异形曲面阳台结构的施工技术，阐述了利用异形曲面结构阳台铝合金模板的配模、施工工艺及施工操作要点。
关键词：铝合金模板 异形 阳台 栏板 BIM 施工
一、引言
铝合金模板与钢模板相比具有重量轻、精度高、混凝土成型效果好、周转效率高等优点，采用铝合金模板施工异形曲面结构将是一种趋势。
二、项目工程概况

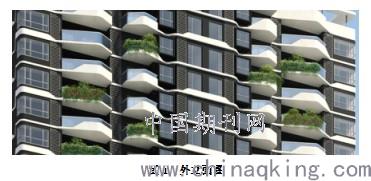

开封尉港新区瀚海航城二期A-05-01地块，为住宅小区工程，总建筑面积22.2万平方米，包含8栋高层住宅；住宅33层，层高3.0m，剪力墙结构。住宅楼阳台均为异形悬挑阳台，阳台楼板外边线为不规则弧形，阳台栏板设计为混凝土栏板+玻璃栏板，混凝土栏板和玻璃栏板结合点在立面中曲线渐变，外立面形式复杂，施工质量不易控制。
.jpg)
三、模板设计
一 初步设计
熟悉图纸校核阳台节点，通过应用BIM技术，建立结构模型，明确异型构件模板加工参数及要点，根据结构模型进行初步翻模。模板设计满足结构成型尺寸的同时，要降低铝合金模板非标准构件的加工难度，减少模板使用损耗，还要保证模板施工的合理性，能够便于拼装、便于拆模。
二 深化设计
根据结构特点和铝合金模板的特性，优化阳台栏板模板的配置。优化结构节点，方便铝合金模板施工：局部弧形栏板下挂部分与相邻结构梁间距较小，不具备作业空间，与业主、设计单位沟通，将此处楼板优化为与栏板底部平齐，便于施工。
细化模板分块：高度不大于200mm的反槛配备吊模与结构板同层施工，高度大于200mm的结构与楼板错层施工。混凝土栏板高度渐变段位于平直段时，栏板侧模随高度渐变配备梯形模板，贴斜面配备盖板；混凝土栏板高度渐变段位于圆弧段时，栏板依据三维模型对弧形板进行分段、分块配置，在墙模内侧依据栏板高度配斜面盖板，并在墙模上定位、钻孔、固定。
.jpg)
优化竖向悬臂构件加固措施：栏板高度最高处为1250mm，选用小斜撑加固体系进行栏板模板定位加固，栏板顶部采用型材与墙体模板拉结，不能拉结处设置斜拉钢丝绳。针对不同结构分别采用拉片、对拉螺杆、在栏杆顶部设置水平角撑等方式，防止铝模变形、歪扭。弧形段不易设置水平背楞和对拉螺杆的加固方式，采用铝模拉片加固。

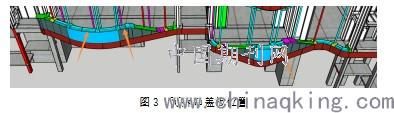

针对施工薄弱环节，调整模板布置：栏板上口设置盖板，盖板间隔1m设置溢浆孔，结合混凝土栏板长度，分别在栏板中段及斜面上口处设置两处可拆卸盖板，既能观察混凝土浇筑情况，保证混凝土振捣密实，又能作为混凝土进料孔。
.jpg)
随奇偶层变化较大，奇偶层混凝土栏板模板分别配置，错层施工、后支后拆，在上层顶板拼装完成后进行栏板模板拆除，避免顶板拆除破坏栏板棱角。
四、施工工艺
一 施工前的准备工作
由于阳台结构结构复杂、形式多样，施工前熟悉图纸、结构模型和配模图，校对模板与节点，通过BIM模型进行详细的技术交底。将配模图与模板编号分发给相应的操作工人，确保模板安装时位置的正确性。
二 施工工艺流程
放线→墙体钢筋绑扎→安装墙模板并校正→安装楼面梁模板并校正→安装阳台楼面模板并校正→整体校正→绑扎梁、板钢筋→阳台栏板钢筋预留→检查验收→混凝土浇筑→下一层主体钢筋、模板施工→阳台栏板钢筋绑扎→安装阳台栏板→阳台栏板混凝土浇筑（随下一层主体）→模板拆除转下一层施工。
三 操作要点
测量放线：阳台栏板由曲线段和平直段组成，依据阳台定位及边线，弹出阳台平面控制线，特别要定位出平直段与弧形段交接点、渐变起、终点等特殊位置。
钢筋绑扎：根据图纸进行钢筋绑扎，并应满足相应规范、图集要求。钢筋隐蔽前应进行验收，注意保护层的控制。
阳台栏板模板安装：先安装外侧面模板，再安装内侧面模板，最后进行加固。阳台栏板外侧模板与阳台楼板组合配套。在弧角部位内外侧模板之间通过铝模拉片加固、保证栏板厚度尺寸。内侧模板上加设小斜撑，固定在楼板上，控制模板的垂直度。销钉间距不大于300mm，每块板不少于2个销钉。
模板校核：依据控制线校核并整铝模位置及尺寸，使用水平仪校核栏板模板标高，根据标高进行调整，直至满足要求。最后校核查模板的垂直度，并通过小斜撑进行调整。
模板检查：模板安装完成后，检查模板拼缝是否严密，加固措施是够到位。最后检查模板底部是否严密，若不严密用水泥砂浆进行封堵，防止漏浆。
混凝土浇筑：栏板混凝土随墙体混凝土一次浇筑，墙体应分层循环浇筑，与墙相连的栏板在初凝前完成浇筑。阳台栏板混凝土浇筑时，采用串通、溜槽等辅助措施。阳台栏板凝土浇筑时，宜分两次下料，防止模板一次下料过多导致模板“上浮”，造成栏板变形。
模板拆除及成品保护：模板拆除时注意保护混凝土构件，特别是棱角部位。
四、结语

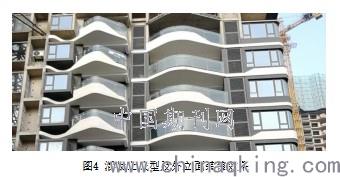

本工程采用铝合金模板施工异形曲面阳台结构，混凝土成型效果好，上下层间协调一致，外立面成型效果好；同时采用该工艺绿色环保，加快了施工进度，保证了施工安全，节约了成本，在本工程应用中取得良好的成效。但在模板供应商选择时，应提前进行沟通，选择能够生产异形结构模板的供应商。
.jpg)
参考文献
（1） 潘谈,王维裔,后芳,潘清林. 铝合金模板优缺点分析与改进措施. 城市住宅，2020，09
（2） 赵雪绮,田京涛,陈皓欣. 铝合金模板体系优越性与局限性分析及应用技术研究. 建筑结构，2020，S2
（3） 杨凯. 高层建筑中铝模板深化设计与工程应用. 中国住宅设施，2018，01
