赵伟
北京城建道桥建设集团有限公司 北京 北京市 100000
摘要：桥梁结构从整体角度上分析，主要可以划分上部结构与下部结构两个部分。其中，上部结构指的是桥跨结构，下部结构指的是桥墩与桥台。在桥梁下部结构施工中，其施工质量与整个桥梁工程施工质量之间有着密切的联系，并且会在一定程度上影响到桥梁工程造价以及结构安全性。因此，在桥梁下部结构施工中，一定要对地质条件以及周边环境等进行全面勘察，在此基础上对下部结构位置以及具体施工形式进行明确，从而保证施工过程能满足一定的安全性以及经济性。本文主要针对桥梁下部结构施工工艺进行了深入分析，希望能为相关人员提供合理的参考依据。
关键词：桥梁工程；下部结构；施工工艺；分析
现如今，在我国社会经济发展水平不断提升的背景下，桥梁工程规模也在原来的基础上实现了进一步拓展，从传统的跨江之用，已经转变到应用到各个领域中，所以，在用途上逐渐呈现出了一定的多样性。基于形式角度上进行分析，也转变了传统的三种受力体系，主要是满足了一定的多样化要求，无论是从功能还是规模上，都能满足现代社会经济发展趋势。因此，在现有的交通运输体系中，桥梁工程属于一项非常重要的载体。
1、工程案例分析

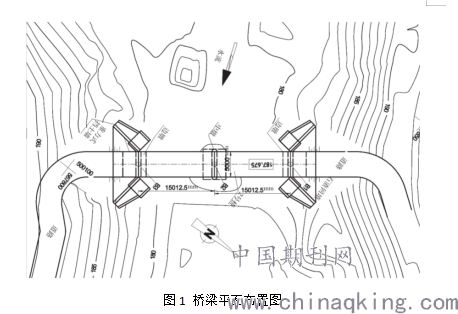

某梁桥跨度为2x15m，宽度为5m，高度为9.55m，在桥梁的下部结构中，主要涉及到了中墩、边墩以及重力式挡土墙等结构。在施工中遇到降雨天气时，因为水流量非常大，所以，其施工条件达不到相应的标准要求。针对这种现象，该桥梁在基础开挖以及下部结构混凝土浇筑工作开展中，选择了下比较干燥的季节来进行。该桥梁工程平面布置如下图1所示。
.png)
2、基础开挖
2.1 施工流程
在基础开挖环节中，其施工流程主要体现在了以下几个方面：第一，测量放样；第二，表土开挖；第三，围堰施工；第四，石方开挖；第五，人工修整；第六，测量复核。
2.2 施工方法

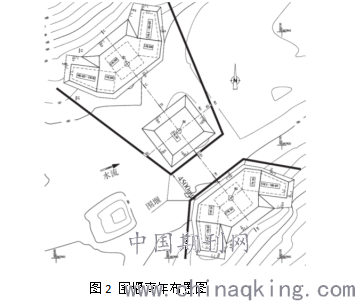

在具体的施工过程中，所应用到的施工方法主要包括以下几种：第一，对于相关的测量人员而言，需要严格按照设计图纸中的坐标，对各个点位进行严格控制，从而对基坑开挖控制线进行明确。另外，在土方开挖过程中，需要对开挖地面的水平标高进行全面检查，并且在开挖工作结束之后，还需要再次对基坑开挖轴线、边线以及高程等进行严格检测；第二，对测量放样环节中明确的开挖范围，需要对其进行准确测量，在对开挖区域进行操作时，应该采取反铲的形式对表土进行开挖，另外，在面对现场存在的弃渣时，应该通过自卸汽车将其运输到弃渣场中；第三，因为该桥梁施工时间段为旱季，所以，上游的水流量比较小，在对桥梁基础部位进行导流时，采取围堰的形式来进行。在左桥台与中墩部位进行施工时，主要是对现场存在的石料以及土料等进行充分利用，在此基础上形成围堰，并造成相应的导流操作。在右边墩体进行施工时，也是采取这种方式来进行，通常将围堰顶部高度控制在182m左右，顶部宽度应该在50cm以上，围堰具体结构布置情况，如下图2所示；第四，在围堰施工工作结束以后，施工人员就需要对桥梁进行开挖操作，在对石方进行开挖的过程中，主要是采取爆破的方式来进行。在爆破操作之后，需要应用反炒的形式对弃渣进行装车，然后运输到弃渣场中；第五，在开挖工作结束之后，还需要对其进行测量，并进行严格复核，在处理欠挖时，可以采用人工配合的方式来进行，并严格按照图纸中的设计要求，保证开挖工作质量。
.png)
3、桥梁下部结构混凝土施工
3.1 混凝土分仓

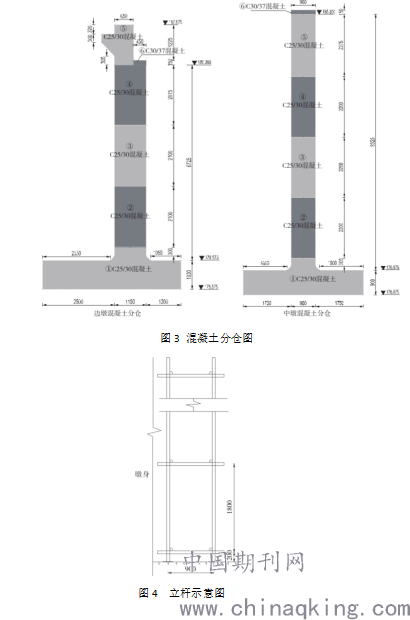

在混凝土分仓施工中，其施工流程主要体现在了以下几个方面：第一，中墩与两个边墩混凝土分仓，其浇筑流程如下图3、图4、图5所示；第二，在重力挡土墙与翼墙分仓施工中，需要对两个边墩分仓浇筑状况进行全面了解，并保证浇筑工作同步开展；第三，在桥墩强度达到相应的标准要求之后，才能开展桥墩顶部垫石混凝土浇筑工作。
.png)
.png)
3.2 混凝土运输与入仓
在对混凝土级配进行选择时，主要选择的一级配与二级配，当对混凝土材料进行拌和的过程中，使用2号拌和系统来完成，在经过系统检验，保证达到相应的标准要求之后，通过混凝土搅拌车将材料运输到现场，通过地泵接崩管进仓，并在此基础上开展相应的浇筑工作。
3.3 施工流程与方法

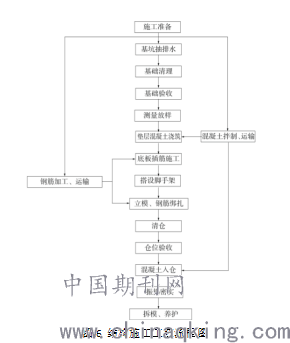

在桥梁下部结构施工过程中，其施工工艺流程如下图6所示。
.png)
3.3.1 施工前的准备工作
2号桥梁位于道路中，因为道路环境比较复杂，所以材料在进场时，存在一定的难度，对于质量达标的施工材料，需要提前做好相应的准备工作，对于施工过程中需要应用到的设备，需要提前做好设备的调试工作，保证在功能与性能上可以达到具体的使用要求，并在施工工作开展之前，将设备运输到现场。对于相关的工作人员而言，需要提前参与培训活动中，对施工方法与注意事项进行全面了解。
3.3.2 基础施工
当基础开挖达到设计方案中的标准要求之后，需要将基坑内的水抽取出来，并造成对基础的清理工作，在清理完毕以后，对其质量进行全面检查，保证在质量达到相应的标准要求之后，上交给监理工作人员对质量进行检验，在验收完成后，就可以开展垫层混凝土浇筑工作。在垫层混凝土强度达到具体要求之后，需要开展相应的测量放样工作，从而对孔位进行明确，在基础上完成地板插筋施工工作。
3.3.3 钢筋施工
在钢筋施工过程中，首先，对于质量达到标准要求的钢筋材料，需要严格按照具体规格、尺寸等设计，对其进行加工制作。在对钢筋材料进行运输、保存以及加工等处理过程中，需要避免腐蚀问题的产生，同时防止钢筋材料受到外界环境污染，从而出现不同程度的变形问题。在钢筋材料安装工作完成之后，需要现场技术很远与监理工作人员，对安装质量进行全面检查，保证在达到设计要求之后，才能对模板进行安装。
3.3.4 模板施工
在模板施工过程中，主要是应用到了普通组合钢模板，或者是采用胶合木模板来进行。在对模板尺寸、刚度以及平整度进行设计时，需要保证可以达到相应的标准要求。外对模板使用之前，需要对表面存在的杂质进行全面清理，保证表面具有一定的整洁性，并在表面涂刷脱模剂。在模板的外侧，通过双排脚手架钢管支撑在地面上，从而起到一定的加固作用。在内侧可以应用拉筋对拉的形式，对其进行加固。在具体的安装过程中，需要保证模板安装质量能达到一定的稳定性，并且表面平整，避免在接缝处存在空隙。在对相关尺寸进行明确时，一定要严格按照相应的设计要求来进行，对模板进行校正之后，由监理人员进行验收。
3.3.5 脚手架施工工作
在对钢管扣件与跳板等材料进行选择的过程中，需要保证在质量方面可以达到相应的标准要求。首先，在对脚手架进行搭设时，需要保证场地可以满足一定的平整性。对施工现场实际情况进行全面了解，在保证施工空间充足的情况下，将脚手架立杆设定在墩身承台上，需要将垫木设置在立杆与承台中间。如果是在承台范围有限的情况下，那么需要对基坑回填夯实，完成对脚手板的铺设工作，然后在脚手板上铺设垫木。在对大横杆与小横杆进行设置的过程中，首先，需要根据实际情况对大横杆的垂直高度进行合理设置，并将其设置在立杆的内部，每端外伸长度为15cm。在回填施工过程中，需要保证桥墩与挡土墙混凝土施工强度达到相应的标准要求之后，由监理工作人员对质量进行全面检查，在检查通过之后，才能开展回填施工工作。在具体的夯实过程中，可以选择应用人力夯填或者是小型机与人力配合夯填的方式来进行。对于预留出的排管，需要保证具有一定的通畅性，然后将土工布覆盖在表面。在具体的填筑过程中，需要对材料层厚进行严格控制，并保证压实紧密度可以达到相应的标准要求。
4、结语：
综上所述，在桥梁施工过程中，需要对下部结构施工工作引起高度重视，对下部施工方案进行合理设计，其方案设计合理性与最终施工效益与质量之间有着非常密切的联系。另外，在实际的施工过程中，还需要对外界因素以及地理环境等进行充分考虑，从而才能在更大程度上提升道路桥梁施工质量。
参考文献：
[1]曾勇.桥梁下部结构施工工艺及质量控制技术[J].低碳世界,2019,9(06):245-246.
[2]陈隆平.桥梁下部结构施工工艺及质量控制技术分析[J].四川水泥,2018(05):33.
[3]张莉,黄根花.探究桥梁下部结构施工工艺及质量控制技术[J].工程建设与设计,2016(17):141-142+145.
