关于电梯门回路检测原理及检验方法研究黄奇

发表时间：2021/7/28 来源：《中国科技信息》2021年9月上作者：黄奇

[导读] 电梯已经成为现代建筑的重要配套设备，电梯为人们带来便利的同时，必须不断提升电梯的运行安全性与可靠性。

安徽省特种设备检测院黄奇 230051

摘要：电梯已经成为现代建筑的重要配套设备，电梯为人们带来便利的同时，必须不断提升电梯的运行安全性与可靠性。在对电梯门回路系统进行安全检测时，应当采取针对性的检测方案，以保证安全检测工作开展的可行性与有效性。本文就电梯门回路检测原则与检验技术方案进行分析探讨。
关键词：电梯门回路；检测原理；检验方法
        引言：层门与轿门之间的门回路系统运行安全性，将直接影响到电梯运行的整体安全系数。如门锁异常、开门走梯、加速异常等问题的出现，直接影响到乘坐人员的身心健康。为此，在电梯检修管理时，应当对门回路系统进行有效的检测分析，及时找出门回路系统的故障，并对其隐形故障进行及时处理，有效提升电梯运行的安全性。
        一、电梯门回路系统检测原理分析
        电梯门回路系统检测工作开展时，应当确保对应的电梯产品，具备门回路检测功能，才可保证检测工作开展的可行性与有效性。如电梯的轿厢处于开启状态下，对电梯的门回路系统运行实际状态进行检测分析，评估门回路系统中各个设备仪器运行的安全性与可靠性。通过电梯门回路检测工作的开展，可及时规避处理电梯运行存在的各类故障，有效提升电梯系统的整体运行安全性与可靠性。
笔者认为，电梯门回路系统进行实际检测工作时，必须完成对轿门关闭门锁检测工作、层门锁检测、轿门监控信号检测，才可发挥出检测工作价值，保证电梯运行的安全与可靠。在电梯门回路系统检测时，应当依据检测技术要求与工作顺序，对层门的触点、轿门锁触点进行检测。若在平层进行系统检测时，应当采取短接门锁的方式进行检测。由主板发出门锁代码，对短接故障进行有效处理。在后续检测工作开展过程中，应当对层门与轿门的触点进行监测分析，判断在电梯实际运行过程中，触点是否出现连接异常行为，并及时找到异常行为的诱发因素，并对其进行有效处理，提高检测的准确性与可靠性[1]。
        在轿门处于完全关闭的状态时，应当分析旁路的开关触点，分析独立轿门监控信号的变化，进而证实轿门处于关闭状态下，进而开展下一流程的电梯检验，避免对电梯的整体运行造成安全影响。通过信号与主控单元的有效衔接，可对相关信号进行对比分析，如对电梯开门指令信号与监控反馈信号进行比较分析，以判断相关电梯运行指令执行的可行性与有效性，有效提高电梯运行的安全性与可靠性。通过电梯门回路系统检测工作的开展，可有效提升电梯使用期间的整体运行安全系数。
        二、电梯门回路系统检验方法探究
在电梯门回路系统开展实际检验工作时，应当对电梯门回路系统中，层门触点、轿门触点、监控信号等进行科学检测，评估相关元器件运行的安全性与可靠性。如技术人员对电梯门回路系统中的门锁进行检验时，应当在电梯实际运行过程中，在机房控制内的层门锁触点、轿门关闭验证触点、轿门接触点等进行有效检测。在电梯进入预定运行区间后，可呼出电梯代码，并使得电梯快速停止运行，并发出相应的电梯运行故障警告[2]。

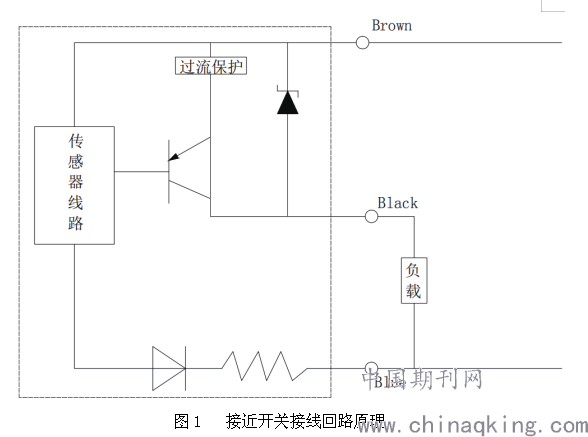

鉴于文章篇幅限制，笔者在此重点阐述电梯门回路系统中，轿门监控信号的检测工作。在轿门监控信号进行控制时，主要采用双稳态开关进行控制。在实际控制时，基于双稳态触发器工作原理进行运行，以保证轿门系统运行的安全性与可靠性。通过对其设备运行分析可知，多数轿门监控系统运行时，主要采用电感式传感器，在金属物体靠近感应区域时，不需要物理控制开关的操控，可在电感效应的作用下，使得电梯轿门开展相应指令。在电梯轿门运行阶段，可基于电感式传感器的支持，保证轿门运行状态的及时反馈，便于对轿门运行状态的动态监控。一般情况下，常规的控制开关主要为常闭性，具体的开关接线回路，如下图1所示。

        通过对图1中的接线回路进行分析可知，在接线回路中主要包含传感器线路、三极管线路、负载设备等。在回路运行阶段，负载设备主要通过黑色的引线与蓝色的引线进行连接，而褐色的引线，则主要对动作电源进行连接。基于回路信息分析可知，在实际检验工作开展过程中，应当规避轿门系统正常运行阶段，褐色接线出现大电流的流通，进而对整个回路造成严重影响。为很好规避相关问题的出现，在电梯轿门系统优化时，配置三极管集成电路，为回路系统提供过载过流保护，实现对轿门回路的整体保护，有效提升轿门运行可靠性、安全性、稳定性。
        在电梯轿门处于开启状态时，此时回路中的开关红色指示灯将被触发，而在轿门完成处于关闭状态下时，此时轿门的挡铁进入到预定区域，并触发相关控制开发，使得红色的信号指示灯熄灭。由此可见，接近开关作为电梯轿门运行中的重要组成部分，可在接近开关的运行下，将采集到的电梯运行信号，及时转变为相应的电信号，控制系统可根据接收的电信号快速判断分析，了解电梯轿门的实际运行状态与位置，并触发相应的轿门运行开关，使得轿门安全可靠的运行。
        在对电梯门回路系统进行实际检验时，可采取间接检测技术方案与直接检测技术方案，完成对接近开关性能的科学检验，及时发现接近开关运行存在的故障隐患，并对其故障隐患进行及时处理。通过相关检测工作的开展，可实现对供电电源的快速隔离处理，且将相关模拟开关调整为故障状态。在开关信号进行调控后，可使得电梯的轿门关闭，并使得电梯运行至平层停止工作，由专业的技术人员进行检修处理，避免电梯处于危险运行状态下，影响到乘坐人员的身心健康。在间接检修工作开展过程中，主要是在机房的旁路轿门进行控制，进而完成对电梯轿门的关闭与打开。在电梯自检过程中，无法保证电梯运行的安全性与可靠性。由于不同企业进行电梯产品设计时，采用的电梯监测原理不同，使得监测开关处于不同空间位置，为此在实际检验工作开展过程中，应当采用不同的检测技术方案与设备仪器。在具体检测工作开展过程中，必须查找出采集门位置信号的传感器设备，并模拟故障形式，对该设备进行监控管理，发挥出轿门检测工作开展的可行性与有效性[3]。
        在具体检验工作开展过程中，应当抓住检测工作的重点，即有没有故障问题、处理方案可不可以完成处理。在对相关故障检测出后，应当采取针对性的检测技术方案，以保证检测工作开展的可行性与有效性。鉴于电梯门回路系统检验工作开展的特殊性，为达到预期检测工作效果，应当合理设定检验技术方案，如对控制电路、软件向系统、硬件设备、电气系统的检测，确保获得全面真实的检测数据信息，便于后续工作开展过程中，对检测数据进行深入分析研究，了解电梯运行的实际情况，进而根据分析结果，对电梯的检修维护工作计划进行合理调整，以保证电梯整体运行的安全性与可靠性。
        三、结束语
       综上，文中以电梯门回路系统为分析对象，阐述了该系统的检测工作原理，以及相应的检验技术方案。通过文中论述分析可知，在电梯门回路系统运行过程中，应当开展科学严谨的检修维护保养策略，并选择合适的检测技术方案，及时发现电梯门回路系统运行存在的故障，对其故障进行快速排除。今后，电梯运行管理过程中，为保证门回路系统运行的可靠性与安全性，应当采取针对性的检验技术方案，对系统运行的安全隐患进行全部排除，为人们的电梯乘坐提供安全出行保障。
参考文献：
[1]李建军.关于电梯门回路检测原理及检验方法研究[J].科技风,2020(12):248.
[2]谭对平.关于电梯门回路检测原理及检验方法[J].科技创新导报,2019,16(13):80-81.
[3]李林强.电梯门回路检测原理及检验方法分析[J].中国特种设备安全,2018,34(11):31-34.
