1尹洁、2罗永林
1绍兴上风电机科技股份有限公司、2浙江江宇电机有限公司
摘要：本文强调了电机在工业生产领域中的重要性，并通过对目前市场上工业生产领域中使用的电机存在的问题进行分析，从而针对性的研究设计出了一种结构新颖，能耗低，安装方便，运行稳定的新型电机及其制造安装方法。
关键词：电机；安装方法；研究
电机（英文：Electric machinery,俗称“马达”）是指依据电磁感应定律实现电能转换或传递的一种电磁装置。它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源。电机主要分为伺服电机、步进电机、力矩电机、开关磁阻电机和无刷直流电机，广泛应用于工业、农业、交通、邮电、军事、铁路、科研文化等领域的大型机电设备、金属加工设备、生产流水线、建筑工程设备、医疗器械、刺绣轻纺设备、空调等场所。
1、新型电机及其制造安装方法的研究目的
目前，近年来随着电机行业不断发展，电机制造企业不断追求小体积，高功率密度，电机对功率密度和紧凑的结构具有较高的设计要求。定子槽满率是影响电机功率密度的重要指标之一，槽满率高的电机有更高的功率密度和效率，线圈的形状是影响电机结构紧凑度的重要指标之一，线圈由导体绕制而成，导体分为圆导体和方导体。导体虽然有利于电机性能的提高，但在成型、下线方面工艺要求高，在下线过程中方线线径粗，折弯、拉伸过程对线绝缘漆会有损伤，则会影响到线的绝缘性能。
此外，在电机设计中越来越多的采用高电磁负荷和热负荷的材料，电机运行时产生的损耗增加，导致电机整体温升过高或局部温升过高，不仅会降低电机的使用寿命，影响电机的效率、转矩等经济技术指标，还会引起电机结构部件严重变形，危及电机运行安全。而且，发明人还发现现有的电机散热消耗的能量比较多，造成资源浪费。此外，现有的电机在工作过程中，因转子转动的过于剧烈，会产生强烈的震动，剧烈的震动会导致电机运转的不稳定，影响电机的稳定工作。新型电机及其制造安装方法是市场迫切需要的。
2、新型电机的结构介绍及其制造安装方法的介绍
电机包括壳体、定子和转子；定子设置于壳体内，转子设置于定子的径向内侧；定子具有定子槽和定子绕组；其中，定子绕组由铜条导体制成，铜条导体外侧设置有绝缘漆；定子绕组包括多个直线段，以及连接两个直线段至少一个连接段；每个定子槽内设置有至少一个直线段；其中定子还具有：多个第一绝缘套筒，每个第一绝缘套筒由柔性材料制成；每个定子槽的每个端部均设置有至少一个第一绝缘套筒，以套装于一个直线段与相应连接段和多个第二绝缘套筒，每个第二绝缘套筒由柔性材料制成；且每个第二绝缘套筒套装于每个连接段的中部。第一绝缘套筒的位于相应所述定子槽内侧的端部的内直径小于另一端部的内直径；第一绝缘套筒和第二绝缘套筒均包括绝缘纸和设置于绝缘纸两侧的绝缘膜。定子还具有多个散热孔组，每个所述散热孔组具有两个设置于一个相应定子槽两侧的第一条形孔，每个第一条形孔沿定子的轴向方向延伸，且开口朝向定子的径向外侧；壳体上设置有多个第二条形孔，每个第二条形孔对应于一个第一条形孔设置；电机还包括：多个第一半导体制冷片，每个第一半导体制冷片插入一个第一条形孔，且每个第一半导体制冷片的冷端面朝向临近其的定子槽；外部散热装置，设置于壳体的外表面。
制造安装方法包括：制作多个铜条导体，对每个铜条导体涂抹绝缘漆，后对每个铜条导体进行弯折处理，以形成直线段和连接段；在每个定子槽的每个端部设置第一绝缘套筒；在每个铜条导体上套装一个第二绝缘套筒，向定子槽中插入弯折后的铜条导体，然后在每个铜条导体上再套装一个第二绝缘套筒；焊接一个铜条导体的一端与另一铜条导体的一端，或焊接铜条导体的两端；将每个第二绝缘套筒移动到每个连接段的中部。
3、有益效果
由于具有第一绝缘套筒和第二绝缘套筒，可保证铜条导体在弯折的过程中，即使绝缘漆损坏，也可保证铜条导体的绝缘性能，可保护电机，提高电机的使用寿命。
同时多个第一绝缘套筒的位于相应定子槽内侧的端部一体成型，且内端内直径大于外端内直径，可保证第一绝缘套筒安装的牢固性，不会因为电机的振动等从定子槽的端部脱离。而且，外端分离设置，也可保证多个铜条导体弯折的多样性，不会对铜条导体的位置进行干扰。不仅耐高温，且具有良好的散热功能，便于铜条导体上的热量快速的传递至定子等绕组外侧。

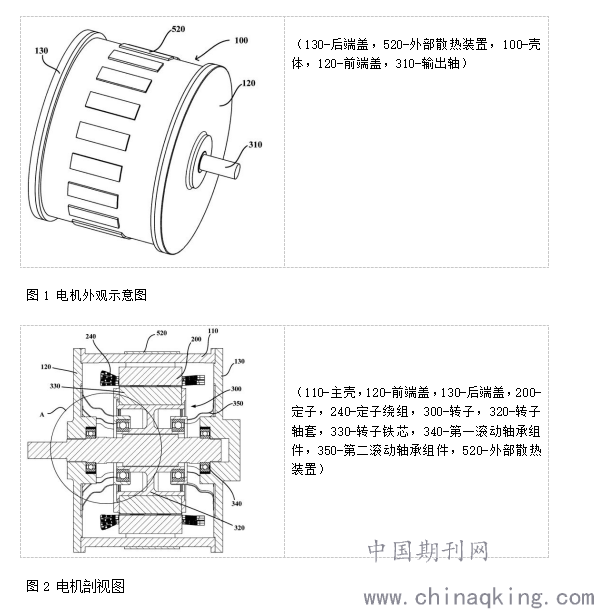

（130-后端盖，520-外部散热装置，100-壳体，120-前端盖，310-输出轴）
.png)
4、结束语
本文所研究设计的新型电机及其制造安装方法针对现有电机的缺点进行了改良和优化不仅结构简单合理，安装方便。而且使用寿命长，使用能耗低。为企业的效益提升作出了卓越的贡献。
参考文献
[1] 王超，何雅玲，刘迎文，刘占斌.基于正交设计试验的电机散热的数值模拟研究[J]. 工程物理学报.2011(01)
[2] 刘慧军,陈芬放,黄瑞,常晋伟,韦靖邦,俞小莉.车用驱动电机冷却系统仿真研究[J].中南大学学报:自然科学版,2020,51(7)
