李倩文
上海公路桥梁（集团）有限公司（上海200433）
摘要：以行业内近期BIM资源库支撑标准及资源库发展相关研究与实践应用为基础，分析了BIM资源库支撑标准、商业资源库产品、企业资源库建设的发展现状，并予以总结，并提出市政工程类企业资源库建设流程及基础数据建设的建议，为后续市政工程资源库建设开发奠定基础。
关键词：BIM资源库；BIM标准；现状分析；市政工程；建设流程；
建筑信息模型(building informationmodeling,BIM)是基于三维数字技术，整合工程项目建设各类相关信息而形成的三维模型，是对工程项目设施设备实体及功能特性的数字化表达。构件是BIM模型基本组成图元，同时也是工程实体的信息载体，具有独立性、可参数化驱动和可复用性等特点。近年来，随着BIM技术的发展，企业越来越重视BIM数字资源和知识的有效利用与共享，无论是软件平台、项目示范、管理模式等，还是标准研究、人员培养等，都在大力推进。本研究通过网络及线下调研收集了BIM资源库的支撑标准、商业资源库产品应用及企业资源库研究等资料，对当前BIM资源库发展现状进行分析总结，并提出市政工程类企业资源库建设流程及基础数据建设的建议。
一、BIM资源库支撑标准

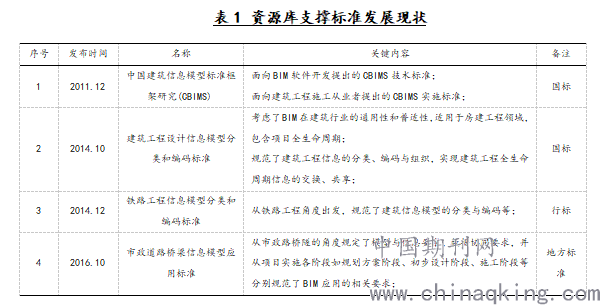

自我国引入BIM技术以来，已有不少组织和专家学者开展了BIM标准研究，制定了一系列国家、行业、企业BIM标准。经对收集的资料进行统计分析（如表1），清华大学于2011年发布《中国建筑信息模型标准框架研究》一书，该标准率先提出了面向施工从业者的实施标准，对BIM实施过程的工作程序、管理模式及成果交付等进行了规范化要求，但缺乏对模型分类及编码要求的详细规定。2014年10月，由中国建筑标准设计研究院牵头编制的《建筑工程设计信息模型分类和编码标准》发布，此标准适用于房建工程领域，规范了建筑工程信息的分类、编码等，实现建筑工程全生命周期信息的交换、共享，对企业资源库平台搭建提供了有效参考标准，但该标准未明确规定市政道路、桥梁、隧道等工程领域建筑信息模型的分类、编码等内容。中国铁路BIM联盟在此基础上，进行了铁路工程行业的信息模型分类与编码研究，于2014年12月发布了《铁路工程信息模型分类和编码标准》，该标准以铁路设计和建设阶段作为对象，对建筑信息模型的分类与编码规则进行了详细的规定，为铁路工程行业信息共享提供了有效支撑。2016年10月，上海城市建设设计研究总院牵头主编的《市政道路桥梁信息模型应用标准》发布，该标准从应用层面出发，于市政路桥隧的角度规定了模型与信息要求、数据协同要求，并对项目实施各阶段BIM应用要求做了相关规定，但缺少对信息模型分类、编码的具体说明。
.png)
4 2016.10 市政道路桥梁信息模型应用标准 从市政路桥隧的角度规定了模型与信息要求、数据协同要求，并从项目实施各阶段如规划方案阶段、初步设计阶段、施工阶段等分别规范了BIM应用的相关要求； 地方标准
众多企业在上述国标、行标及地方标准的基础上，进行了BIM企业标准的研究，杨震卿等（北京城建集团）（2016）通过行业现状和企业特点分析，构建了以企业、项目BIM应用组织架构、模型应用深度、协同平台配合、成果交付内容、BIM应用流程为主题的企业应用模式标准。谢中原、马春泉（中建交通建设集团）（2017）结合公司的企业级BIM推广应用，指出企业标准体系建设是构建企业级BIM技术管理体系的关键组成部分，是配合企业级BIM技术研发工作的重要基础，有助于提升BIM技术应用整体水平。王树昂（中国核工业第五建设有限公司）(2019)以基于BIM的企业项目管理应用，建立了标准体系，包括模型细度、模型编码和构件库的基础数据标准、模型交付标准及模型应用标准。
二、商业资源库发展

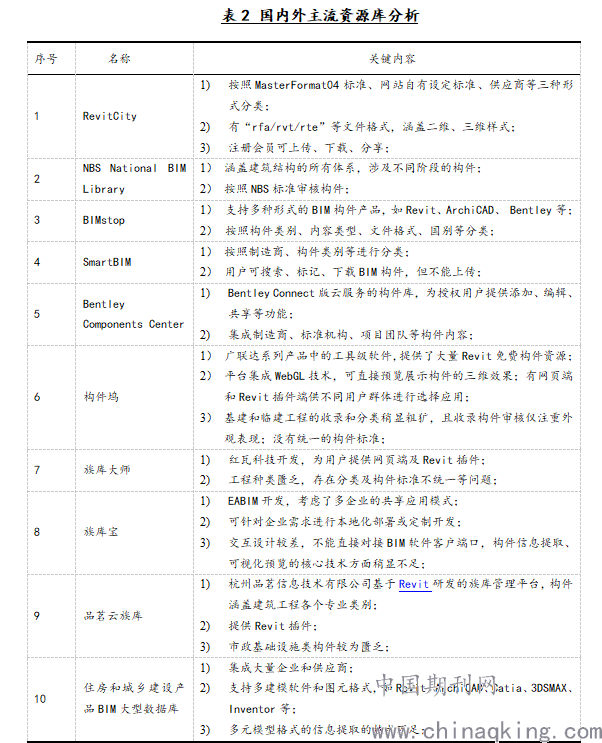

聚焦国内外商业化资源库建设资料分析（如表2），发现国内外已逐步建成了多种基于不同需求的大同小异的BIM资源库，为BIM工程师和相关从业者带来了便捷与帮助，由表2可知，商业资源库具有以下优点：（1）面向广大用户群体，设计交互较好，功能简单易用，充分考虑了用户体验；（2）产品贴近建模、查询等多种应用场景，提供了多端供用户使用，如建模软件插件端、Web端等；（3）无需考虑构件库平台使用的软硬件部署问题，仅在本地客户端或浏览器中发送数据请求和接收发回数据；（4）由互联网公司提供长期产品维护；而随着BIM向更多基建专业不断扩展，受制于构件库的适用面和管理模式，在广大企业应用中遇到了瓶颈。商业构件库存在以下缺点：（1）企业内控管理流程无法在软件中体现；（2）收录构件标准不统一。构件资源使用用途和BIM应用深度，没有明确定位。大多数构件仅具备了精细的构件几何信息，但非几何信息非常匮乏；（3）收录构件以民用建筑工程为主，基建类构件的分类不严谨且收录量十分有限；（4）分类筛选机制以较少层级体现，不利于施工企业对构件进行科学的分类管理，在构件上传和应用中都很难体现构件资源的实际细度。
.png)
三、企业资源库研究
1.企业资源库分析

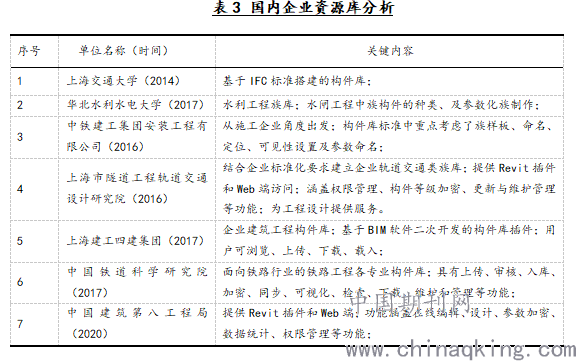

国内工程企业资源库建设情况主要通过文献调研、资料查询、上门调研等方式展开，相关梳理情况如表3所示，经分析可知：（1）企业资源库建设包含体系梳理和系统开发两大方面问题。相对来说，BIM资源库的软件开发技术较为成熟，但整体建设体系实施成功的案例较少，建设体系决定了资源库的适用性和建设质量。（2）根据资源库使用功能的研究和开发成果可以看出该类产品的功能需求类似，建模软件单一，均限于Revit族构件展开，且已有较多构件库产品设计范例可供参考。（3）目前行业内更多的是针对特定工程类型的试点型应用研究，构件收录专业类型较为单一，如上海隧道工程轨道交通设计研究院（2016），主要针对企业轨道交通类构件建立构件库共享平台，仅供公司内轨道交通工程共享应用。在企业多工程类型支持上仍需要结合具体研究进行系统化梳理和建设。（4）企业需要根据自身管理逻辑，制定权限划分、审核、入库、定期整理、下架等业务流，再通过软件开发将企业自身的管理理念与逻辑加以阐释与体现。（5）企业应根据企业BIM规划、建设模式等方面综合考虑，确定建设各阶段不同类型工程所需适配的建模软件产品、数据格式、资源库平台客户端形式等。
.png)
2.市政工程企业资源库建设建议

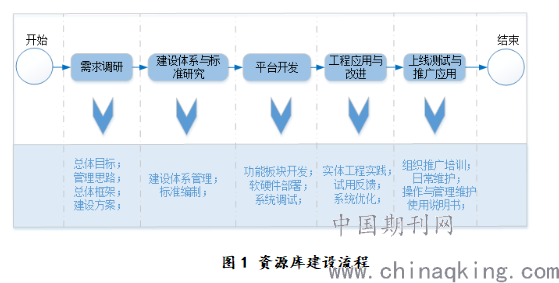

针对企业资源库建设，建议遵循图1所示流程开展工作。首先针对企业资源库总体建设目标、管理思路、BIM发展现状及方向、企业经营特点等，形成资源库总体设想框架及建设方案；其次从资源库应用的支撑标准入手，制定资源库建设管理标准体系，包含构件创建标准、构件分类标准、资源库管理标准等；系统开发，建议从企业长远可持续发展考虑，确保能整合市场上主流建模软件如Revit、Tekla、Bentley等数据格式，实现在线三维浏览、属性查看、构件加密管理等。系统硬件部署方式上，企业需从网络安全、系统硬件投入、后期运营成本等因素综合考虑经济性，建议使用混合云部署方式，资源库文件存储于企业私有服务器，保证企业数据资产自有产权；系统应用服务、数据库等部署于安全性更高的商业公有云上，如阿里云等，确保系统网络安全。
.png)
四、总结与展望
以行业内近期BIM资源库支撑标准及资源库发展相关研究与实践应用为基础，分析了BIM资源库支撑标准、商业资源库产品、企业资源库建设的发展现状，总结并提出市政工程类企业资源库建设流程及基础数据建设的建议。
参考文献：
[1]刘卫未等.贸三期B阶段基于BIM的现场施工管理信息技术[J].施工技术,2019,8(18):52-55.
[2]王树昂等.施工企业BIM标准融合多项目管理应用[J].中国标准化. 2019,(23):160-162.
[3]李鑫等.基于企业架构的BIM族库管理系统研究与实践[R].土木建筑工程信息技术.2020,12(01):54-59.
【作者简介】李倩文（1989-），女，汉族，湖北黄冈市人，硕士研究生学历，上海公路桥梁（集团）有限公司工程师，主要研究方向：工程数字化技术与应用研究。
