李冲 谌洁
湖北省汉川市中等职业技术学校 431600
项目摘要：
一种新型环境净化器，用较低成本，废旧材料做成的。其结构简单，易于制作，多种方式净化空气，保护环境，美化市容。充分利用自然，保护自然，改造自然，合理地实现自然为人所用、节能减排、绿色低碳、无毒无害、纯新鲜空气的生活区域的目的。
一、背景技术：
在社会经济迅猛发展的今天，车辆逐步增多、机器运转、燃料燃烧排放大量废气、毒气、粉尘，特别是在大型节假日，人们通常会以燃放大量烟花爆竹来烘托节日的气氛，婚丧嫁娶，人们也会过多的燃放鞭炮，烟花虽美，却给环境造成五大污染，同时也给人体的身心健康带来严重伤害。鉴于此，我设计并制作出一种“环境净化器”来保护环境净化空气。
二、实验内容：
本实验的目的就是：用较低成本、废旧材料做成一种多功能净化器来，保护环境、净化空气、美化市容。
本实验的目的是这样实现的：一种环境净化器是利用活性碳吸收空气中的大颗粒粉尘，再用明矾晶体净化喷泉蓄水池中的水，使喷出的雾状水能够吸收空气中的灰尘，达到净化的效果。地面转动的“人”起到装饰的作用。
附图说明：
附图1为本仪器的半剖示意图,设有出水口A、C，进水口B、D。
(1)为喷泉出水口,(2)为明矾晶体,(3)为活性碳集装箱，(4)为花坛,(5)为太阳能电子板,(6)为注射器,(7)为灯泡，（8）为铁制网出气口,(9)为跳舞小人,(10)为围墙
附图2为喷泉结构示意图。其中(11)为风扇,(1)为喷泉出水口
附图3为地面结构剖面图。上层为永磁同步电动机，下层为明矾溶液,(8)为铁丝网出气口。
.png)

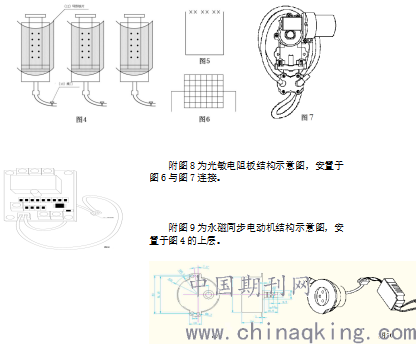

附图4为明矾喷洒器，（12）环形铁片，（13）阀门。
附图5为光敏电阻板安置盒。
附图6为旋转太阳能电子板与附图中的光敏电阻板连接。
附图7为微型水泵结构示意与附图3最下层连接。
.png)
附图10为彩灯结构示意图，与图9连接。
三、具体实施方法：
1、实验步骤：
（1）首先根据比例，构建一个缩小后的地面模型，在此地面最前端，设有喷泉装置，喷泉的蓄水池的内部安装有一个压力水泵，喷泉出水口设有许多密集的小孔与一些较大的圆形孔，向喷泉的阀门施加不同的压力时，喷泉可喷出不同的状态的水。①雾状水（与空气中的灰尘反应与吸收）；②柱状水（起美观作用）。图2所示喷泉装置中设有出水口A与进水口D。图3所示地面装置中设有出水口C与进水口B。将出水口A与进水口B连接，出水口与进水口D连接，形成一条水循环通路。
（2）将提前制备好的明矾晶体铺撒在模型的“地面”上，再将饱和冷却的明矾溶液储存在图3的下层中，利用注射器吸水的原理，将明矾溶液向上抽出，再将图5中的阀门关闭，打开注射器上的环形铁片，向下按压注射器，使溶液喷洒在明矾晶体上，使晶体可持续增长，能够更好的净化水和美化环境。
（3）将活性碳放置于一个下底封闭，上底有许多孔的塑料盒中，一共分有4个区域。①号和②号活性碳箱与底面最后端的铁丝网的出气口连接，③号和④号与地面连接，直接与外界空气接触，吸收大颗粒粉尘，达到净化空气的目的。
（4）在喷泉与底面衔接的左侧安置一个凹槽，种满花草，花的芳香沁人心脾，植物进化光合作用，吸收二氧化碳释放氧气起到保护环境的作用。
（5）将同步电动机安置于图4的上层，利用同步电动机控制地面上假人的运动。一共有三个假人，每隔一段时间便以相同的转速在原地不停地转动。
（6）在白天利用太阳能电板蓄电池储存电能，再将太阳能电板与光敏电阻板连接，夜间光敏电板的光源感受器会随光源强度的大小而自行闭合开关，将电能输送到顶端给灯泡供电，没有光源时灯的亮度达到最大，反之亮度最小。
四、科学原理：
①明矾［KAl（SO4）3·12H?O］与水接触后生成Al(OH)?胶体，吸收水中的杂质起到净化的效果。
②活性碳吸收空气中的大颗粒粉尘，起到净化空气的作用。
③植物的光合作用，吸收二氧化碳释放氧气：
CO?+H2O→C(H?O)+O?
④光敏电阻板上的光源感受器，光照强度较大时开关自动断开，光源较少或几乎没有时，内部形成一个闭合回路，使灯泡可持续发亮。
⑤压力水泵：蓄水池中吸入管和泵内充满液体，开泵后，叶轮高速旋转，其中液体随叶片一起旋转，在离心力作用下，飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐减慢，压力逐渐增加，然后从排气管流出，在叶片中心由于液体被甩向周围形成既没有空气又没有液体的真空低压区，液池中的液体小于大气压，经吸入管流入泵内可实现吸收与排出的循环通路。
