周松海 徐立和 赵成波
（国网山东省电力公司诸城市供电公司 山东 诸城 262200）
摘要：导线连接是电工作业的一项基本工序，其质量直接关系到整个线路能否安全可靠运行。本文就常用的几种连接方法（绞合连接、紧压连接、焊接）进行了具体说明，旨在对于刚参加电力工作人员有所指导与借鉴。
关键词：导线；连接；方法；要求
1、绞合连接
绞合连接是指将需连接导线的芯线直接紧密绞合在一起，绝缘导线连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤芯线。

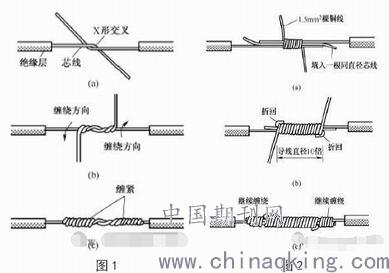

（1）单股导线的直接连接。小截面单股导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
.jpg)
大截面单股导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸导线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸导线继续缠绕5～6圈后剪去多余线头即可。
（2）不同截面单股导线连接。如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
.jpg)

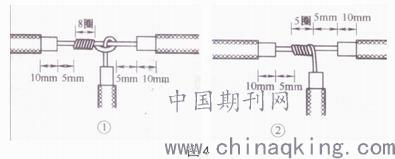

（3）单股导线的分支连接。单股导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
.jpg)

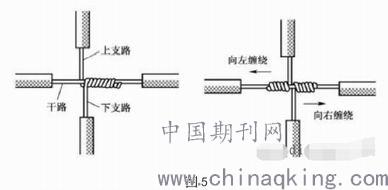

单股导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图5(b)]。
.jpg)

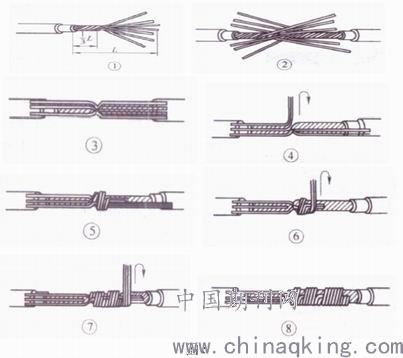

（4）多股导线的直接连接。多股导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理①。接着将两伞状芯线相对着互相插入后捏平芯线②，然后将每一边的芯线线头分作3组③，先将某一边的第1组两股芯线在距叉口中线折起并形成90°④，按顺时针方向紧缠2圈后再折回90°⑤， 接着把处于紧挨的2根芯线折成90°⑥，如此缠完三组，以同样方法缠绕另一边的三组。
.jpg)

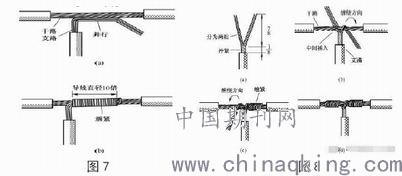

（5）多股导线的分支连接。多股导线的T字分支连接有两种方法，一种方法如图7所示，将支路芯线90°折弯后与干路芯线并行[见图7(a)]，然后将线头折回并紧密缠绕在芯线上即可[见图7(b)]。
.jpg)
另一种方法如图8所示，将支路芯线靠近绝缘层的约1/8芯线绞合拧紧，其余7/8芯线分为两组[见图8(a)]，一组插入干路芯线当中，另一组放在干路芯线前面，并朝右边按图8(b)所示方向缠绕4～5圈。再将插入干路芯线当中的那一组朝左边按图8(c)所示方向缠绕4～5圈，连接好的导线如图8(d)所示。
2、紧压连接
紧压连接是指用铜或铝套管套在被连接的芯线上，再用压接钳或压接模具压紧套管使芯线保持连接。铜导线（一般是较粗的铜导线）和铝导线都可以采用紧压连接，铜导线的连接应采用铜套管，铝导线的连接应采用铝套管。紧压连接前应先清除导线芯线表面和压接套管内壁上的氧化层和粘污物，以确保接触良好。铝导线虽然也可采用绞合连接，但铝芯线的表面极易氧化，日久将造成线路故障，因此铝导线通常采用紧压连接。
当需要将铜导线与铝导线进行连接时，必须采取防止电化腐蚀的措施。因为铜和铝的标准电极电位不一样，如果将铜导线与铝导线直接绞接或压接，在其接触面将发生电化腐蚀，引起接触电阻增大而过热，造成线路故障。常用的防止电化腐蚀的连接方法有两种。
一种方法是采用铜铝连接套管。铜铝连接套管的一端是铜质，另一端是铝质使用时将铜导线的芯线插入套管的铜端，将铝导线的芯线插入套管的铝端，然后压紧套管即可。
另一种方法是将铜导线镀锡后采用铝套管连接。由于锡与铝的标准电极电位相差较小，在铜与铝之间夹垫一层锡也可以防止电化腐蚀。具体做法是先在铜导线的芯线上镀上一层锡，再将镀锡铜芯线插入铝套管的一端，铝导线的芯线插入该套管的另一端，最后压紧套管即可。
3、焊接
焊接是指将金属（焊锡等焊料或导线本身）熔化融合而使导线连接。电工技术中导线连接的焊接种类有锡焊、电阻焊、电弧焊、气焊、钎焊等。
（1）铜导线接头的锡焊。较细的铜导线接头可用大功率（例如150W）电烙铁进行焊接。焊接前应先清除铜芯线接头部位的氧化层和黏污物。为增加连接可靠性和机械强度，可将待连接的两根芯线先行绞合，再涂上无酸助焊剂，用电烙铁蘸焊锡进行焊接即可。焊接中应使焊锡充分熔融渗入导线接头缝隙中，焊接完成的接点应牢固光滑。
较粗（一般指截面16mm2以上）的铜导线接头可用浇焊法连接。浇焊前同样应先清除铜芯线接头部位的氧化层和黏污物，涂上无酸助焊剂，并将线头绞合。将焊锡放在化锡锅内加热熔化，当熔化的焊锡表面呈磷黄色说明锡液已达符合要求的高温，即可进行浇焊。浇焊时将导线接头置于化锡锅上方，用耐高温勺子盛上锡液从导线接头上面浇下，刚开始浇焊时因导线接头温度较低，锡液在接头部位不会很好渗入，应反复浇焊，直至完全焊牢为止。浇焊的接头表面也应光洁平滑。
（2）铝导线接头的焊接。铝导线接头的焊接一般采用电阻焊或气焊。电阻焊是指用低电压大电流通过铝导线的连接处，利用其接触电阻产生的高温高热将导线的铝芯线熔接在一起。电阻焊应使用特殊的降压变压器（1kVA、初级220V、次级6～12V），配以专用焊钳和碳棒电极。
4、导线连接的基本要求：
①接触紧密，接头电阻尽可能小，稳定性好，不能大于同长度、同截面导线电阻的1.2倍。
②接头的机械强度不应小于导线机械强度的80%。
③接头处应耐腐蚀、耐氧化。
④连接处的绝缘强度应与原导线的绝缘强度一样。
参考文献：
[1]DL/T 499—2001《农村低压电力技术规程》
[2]DL/T 516-2002《电气装置安装工程质量检验及评定规程》
[3]GB50173-92《电气装置安装工程35kV及以下架空电力线路施工及验收规范》
