阳飞宇、唐川川、王旭暄、钟鸣智、林才运
中国建筑第二工程局有限公司 海南三亚 572099
摘要：通过对BIM技术的使用，来对施工过程进行模拟，基于可视化模型添加两种维度，也就是时间以及资金维度，产生相应的模型，即工程进度模型以及成本模型，针对于屋面动态建设过程，达到实时模拟的目标。对于计划以及实际进度，对两者进行比较，合理计算工程量以及单价，第一时间实施行之有效的补救措施，进而实现以下的目标，也就是改进方案、充分把控工期以及减少造价，达到精细化合理管理。
关键词：BIM技术；刚性防水屋面；三维可视化模型；综合单价
引言：对于BIM技术来讲，其最早源于九十年代，在一些欧美发达国家中有着一定的发展历史。最近几年以来，国内正大力普及这一项技术，将会有着更大的运用范围，更易于进行操作，并且技术标准会更加细致。目前，出现了很多基于BIM的屋面工程，例如大家所熟知的双曲金属屋面，当处于设计环节运用该项技术，结合其所具备的特点对不同节点构建模型，进而产生效果图，并且改进设计方案，与此同时，有效运用于施工环节，充分掌握现场具体施工过程。现如今在国内的屋面工程中，通常情况下都会使用施工样板房，事先对施工进行模拟，同时在此基础上，对方案可行性进行探究。针对于普通的屋面工程，把该项技术运用于其中，构建可视化模型，能够有效弥补二维图纸存在的不足，与此同时，利用这一模型的先进性，对于建设中容易发生的问题进行预测，同时事先明确备选方案，借助实时监控模拟，持续改进方案，以达到充分控制工期、减少造价的目的。针对于刚性防水屋面，文章基于其施工模拟过程，对有关方面进行全方位的分析，比如项目进度安排与造价，并基于工程施工管理，探讨BIM技术的具体运用。
1.三维可视化数字模型
某地区属于亚热带季风气候，有着充沛的降雨量，因此对于这一地区的平屋顶来讲，一般都实施内排水，同时往往会选择刚性防水屋面，这主要由于易于进行施工，所需造价相对少，而且有着很长的使用寿命。文章结合这一地区的气候特征，并按照有关的保温防水要求，来进一步明确各层构造。针对于刚性防水层来讲，钢筋混凝土板属于其基层，为了获得良好的保温效果，同时避免雨水流到保温层里面，需要针对于防水层以及基层，在两者间铺上隔汽层以及保温层。针对于铺设层面，因为卷材对其平整程度有要求，故而需要基于保温层，在其上铺上合适的找平层。在铺好防水卷材之后，还应当在其上再铺上一层找平层，待完成这一环节，需要铺上油毡以及细石混凝土，结合有关的工艺标准可知，防水层需要超过四厘米，同时应当选择钢筋网片以及细石混凝土（其厚度为五厘米）。
根据工程设计需要，通过对Revit软件的使用，进一步来构建防水层面模型。借助楼板来绘制每一层的构造，在完成调整之后形成初步模型，同时利用公制轮廓来绘制天沟构造。基于已经完成的屋面，加入相应的压顶轮廓，且对数据进行适当的调整，在此之后对女儿墙进行绘制。合理使用这一软件，能够确保施工的高效与准确，并和渲染图进行有效的融合，可以促使模型更加形象化，实现预览模型效果的目标。
2.WBS以及Animator动画
对于进度控制来讲，结合具体的设计方案，并参考有关的工艺流程，把工程分成层级不一样的实际施工过程，在具体的建设过程中，通过分解结果可以起到一定的指导作用。图1所示，为WBS工作分解结构。当具体进行施工时，往往会由于一系列因素从而致使进度偏差，比如人为因素，面对这样的情况，需要实施行之有效的措施，进一步来消除进度偏差，或者对施工计划开展适当的调整。通过对BIM技术的使用，能够有效设置进度检查点，记录工作执行状况，对于刚性防水屋面来讲，其施工工期达到48天。构建对比基准，基于最初的工作计划，全面分析具体实施进度存在的偏差，同时针对于今后工作计划开展有关的调节。
例如由于存在部分不可抗力因素，从而致使卷材掀起，或者由于振捣养护作业不到位，进而不满足有关的设计强度，这个时候，会影响到原有计划，进而致使工作进度存在滞后性，需要实施有效的补救措施，以便能够赶上工期。与此同时，能够把计划导入有关的软件，进一步确定核心线路。通过对斑马梦龙软件的使用，针对于网格图，能够实现对其的编辑以及检查，有助于更好掌握施工组织计划。
结合屋面工程来分析，因为细部构造相对繁琐，再加上对于以往的二维图纸来讲，由于其缺乏一定的直观性，所以当进行施工交接时，往往会有着一定的弊端。为了有效避免出现返工的情况，可以把文件导出NWC格式，充分利用Animator功能，针对于屋面不同构成部分开展相应的后期处理，在加入视点以及动画之后，可以产生相应的施工模拟过程。借助有关的软件，并且有效融入可视化管理思维，在此基础上有助于各方主体交流。另一方面，可以将计划导进Navisworks里面，把计划和模型进行关联，由此基于不一样的施工组织，能够充分彰显施工与竣工状况，可以为制定科学合理的决策，提供强有力的依据，在屋面工程管理方面能够起到关键的作用。利用导出的动画，同时通过产生二维码，能够指导工作者具体施工。
.png)

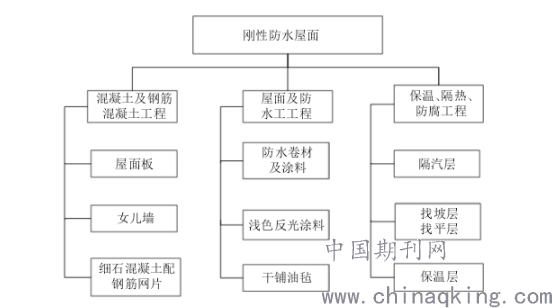

图1 WBS工作分解结构
3.综合单价计算
该项目实施工程量清单计价，基于已经构建的BIM模型，结合有关的计算规则，并且通过对有关软件的使用，来对屋面工程量进行相应的计算，通过这样的方式，除了可以得知预算造价，并且也能够掌握综合单价。该项目实施清单计价模式，在具体建设过程中，针对于不同的施工节点处，在出现突发情况时，可以有效分析给造价造成的影响。（1）人工以及材料费用。如果价格出现上涨的趋势，对于价格变动状况，可以开展事先调查，同时认真做好有关的记录，对于政府所颁布的相关政策，要加大关注力度，针对于人员以及施工材料，第一时间落实好调配以及采购计划，在稳定价格的基础上，有助于更好把控质量。（2）施工节点管理。可以构建全信息交互系统，对于现场实际的施工状况，可以第一时间传输给有关部门，然后通过一系列措施，例如比较建设进度，积极利用BIM技术的作用，进一步来模拟修改方案，第一时间制定决策，对施工方案进行适当的调整，充分把握项目进度，从而可以更好控制实时造价。
结论：针对于刚性防水屋面，在其施工管理过程中基于BIM的运用，就以下方面开展总结，也就是方案改进、进度以及成本控制。施工方案改进。根据3D模型，并参考有关的设计标准，在合理对比方案的基础上，选取最佳的方案，同时开展相应的改进，通过这样的方式，能够避免由于设计变更，从而出现返工的情况。进度控制。利用WBS对施工过程进行划分，通过对BIM技术的使用，并基于科学的时间进一步来确定工期，事先掌握工程工期具体进度，与此同时，实施行之有效的措施，通过这样的方式，有助于避免进度偏差偏大。成本控制。充分根据5D成本模型，对预算成本开展合理的分析，同时和具体成本开展比较，在此基础上，有利于更好把控造价。
参考文献：
[1]施佳,庄天文,李澳,丁雨佳,梁雨欣,杨文秀.基于BIM的刚性防水屋面施工管理[J].城市住宅,2020,27(04):174-177.
[2]崔红艳.刍议刚性防水屋面工程质量控制[J].黑龙江科技信息,2019(32):271.
[3]翟祝贺.浅谈刚性屋面防水施工技术及质量控制[J].河南建材,2018(05):59-61.
