一款冲压设备加料呼叫系统的设计

发表时间:2021/8/5   来源:《建筑实践》2021年40卷第3月第8期   作者:文若群
[导读] 某制成车间因车间设计原因,冲压机在设备无料
        文若群
        乳源东阳光磁性材料有限公司    广东韶关512721
        摘要:某制成车间因车间设计原因,冲压机在设备无料、换料等需要加料情况时,所需动作流程和时间很长,严重影响工作效率。设计一款冲压设备加料呼叫系统,减少加料时的动作流程和时间,有助于提高工作效率。
        关键词:冲压机、加料、呼叫系统
        前言:制成二车间因车间设计原因,操作人员在设备无料、换料等需要加料情况下时,需走到车间后门侧的步梯上到二楼钢平台,当面告诉混料员哪台冲压机需要加料。加料的动作流程和时间很长,严重影响到工作效率。结合现场实际,设计一款冲压设备加料呼叫系统,可大幅减少动作流程时间,降低员工工作强度,提高工作效率。

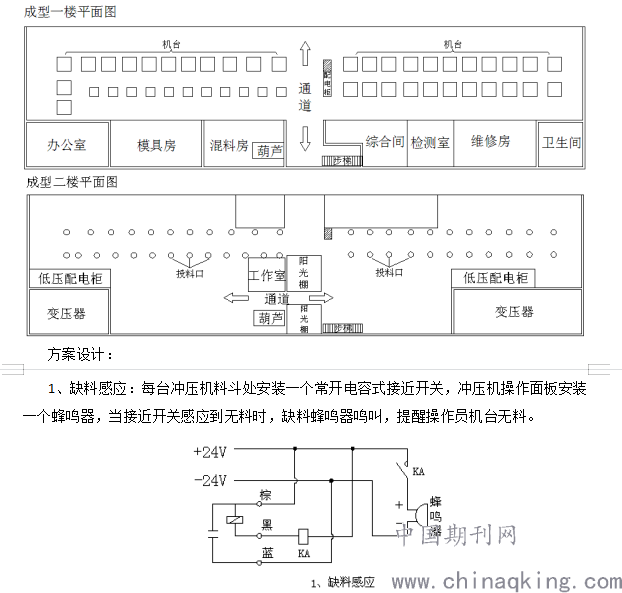

        加料流程:如图示,制成二车间成型一楼有46台冲压机,操作员一般1人操作2~3台设备。操作人员在操作设备过程中,碰到设备无料、换料等需要加料情况下,需停下机来,从操作机台处,走步梯到二楼钢平台的工作室,告知混料员现在哪台设备需加料,再下到一楼操作其他设备;混料员根据操作员机台用料情况,进行混料;而后把混好的粉料倒入对应机台的投料口;混料员再从楼梯下来到对应冲压机处,通知操作员可以继续生产,操作员再接着操作刚加好料的这台机。如此工作流程太长太繁琐,严重影响工作效率。本文就加料流程进行优化,设计一款冲压设备加料呼叫系统,来提高现场工作效率。

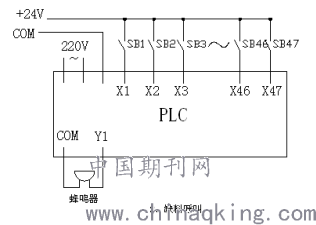

        2、加料呼叫:每台冲压机操作面板安装一个常开按钮SB,当设备无料、需要加料时,操作员按下常开按钮,发出信号给安装在二楼工作室的触摸屏,触摸屏显示哪台机需要加料,同时在触摸屏旁的外接声光报警器通知二楼混料人员;混料员看到提示,按下复位按钮,声光报警器停止报警,触摸屏字体停止闪烁;混料员往对应冲压机投料口倒入所需料号粉料,机台缺料感应器停止鸣叫,操作员继续进行设备操作。

如此则实现了一楼、二楼简单物料信息快速准确地传递

参考文献
[1]雷玉霞,吴秀桃,韦旺华,阙夏丽,孙光辉.浅谈冲压自动线模具首次上线调试效率提升方法[J].时代汽车,2021(09):132-133.
[2]程泽宇.基于精益生产的冲压模具快换研究[J].装备制造技术,2020(12):141-143+163.
