赵丹丹
江苏巨光建设有限公司?江苏 淮安 223001
摘要：天然石材既美观又自然。天然石材在建筑工程外墙施工中的应用，可以体现建筑温馨简约的历史背景。既能营造出富丽堂皇的建筑艺术效果，又能给人带来清新舒适的自然观感。小单元石幕墙施工技术改变了传统石幕墙受力状态混乱的现象，抗震性能有了很大的提高，现场施工方便，安装拆卸方便，才是幕墙的真正意义所在。因此，对小单元石幕墙施工技术的研究和分析具有重要的现实意义。
关键词：建筑工程；小单元；石材幕墙；施工技术；应用
1小单元石材幕墙概述
1.1不同幕墙施工工艺的对比
小单元石材幕墙、石材幕墙、也称为SE组件由SE挂在石面板外侧单元组件的龙骨,SE单元由一个主要组成部分和S型、E型的两个副本,铝合金材料,它彻底改变了传统的物理性能,干挂石材幕墙的设计方法、处理方法及施工工艺。从对比分析的角度来看，常见石材幕墙施工工艺的技术性能对比如表1所示。

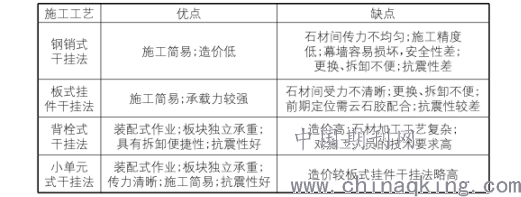

表1不同石材幕墙施工工艺技术性能比较
.png)
1.2小单元石材幕墙施工特点
1)采用小单位干挂技术,石头板和铝合金年代,E辅助部件组合在一起,石厂,并组装成小单元组合部分,运输到施工现场,直接固定在主要部分,易于安装,可有效缩短施工周期,并减少了施工现场石材开槽造成的粉尘污染。2)石板受力独立，传力路径简单，不会产生相互连接造成的不确定应力集中和应力积累。3)简化了幕墙的安装方法，提高了幕墙的安装质量和安装速度，同时实现了单板的移动和拆卸，便于以后的维护和维修。4)石材和副件可使用固化时间较长的干挂AB胶进行粘结，杜绝了云石胶的使用，提高了挂件与石材的粘结强度和可靠性。
2实例分析小单元石材幕墙施工技术
某医院住院大楼建筑工程项目，建筑总面积约为2.34万m2，建筑高度约为58.8m，其中地下1层，地上15层。本工程为一类高层建筑，抗震设防烈度为6度。工程建设幕墙施工采用小单元石材幕墙技术(见图1)，在确保建筑质量的同时，保障施工进度。具体施工技术要点如下。
.png)

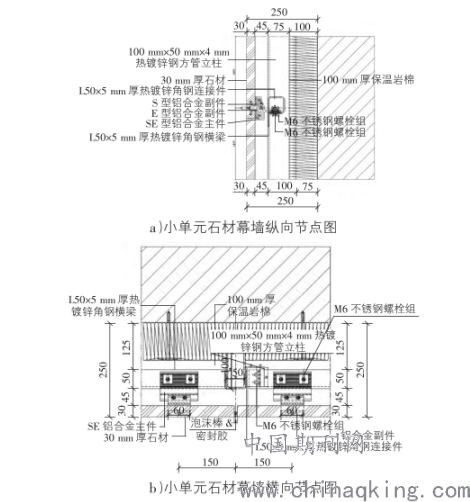

图1小单元石材幕墙纵横向节点图
2.1施工流程
施工前准备→测量放线→后置埋件安装→幕墙钢骨架安装→小单元石材组件加工→石材面板安装→耐候胶嵌缝。
2.2具体施工方法
1)施工前准备。
包括作业条件复核、技术准备、材料准备、机具准备、人员准备等。
2)测量放线。
用高精度的激光水准仪、经纬仪，配合标准钢卷尺、吊锤、水平尺等测量。测量应反复2次核对测量数据，以确保测量精度。
标高控制线施放:依据建设方提供的建筑±0，在建筑物临边柱面或墙面施放标高控制线，并定义该标高控制线的建筑高程，结合设计标高，对建筑进行复测，如能满足设计及施工要求，则按照该线对幕墙高程进行控制，如不满足则应及时与总包、监理及设计单位联系，提出修改意见。幕墙完成面控制线施放:根据建设方提供的轴线，在建筑临边楼板部位施放控制线，按照幕墙设计尺寸对建筑尺寸进行测量，如建筑偏差在幕墙找差、调节范围内，则依据设计要求对幕墙完成面进行定位，并将施放的线作为幕墙轮廓定位线，如建筑结构偏差超过幕墙的找差、调节范围，则应及时通知总包、监理及设计单位，进行方案调整。为了保证测量放线的准确性，测量放线应在风力不大于4级的情况下进行，对实际放线与设计图之间的误差应进行调整、分配和消化，不能使其积累。
3)后置埋件安装。
依据水平控制线及完成面定位线，按照图纸要求，施放埋板控制线。
根据设计所选用的螺栓规格(本案例采用M12×160定型化锚)，确定钻孔规格及钻孔深度;接好电钻(锤)电源，进行钻孔施工，钻孔施工完成，检查成孔直径及深度。用空压机或其他设备吹出螺栓孔内灰尘，用毛刷或棉丝蘸丙酮将植筋孔擦拭干净;将专用胶注入孔内2/3，将化学锚栓缓慢插入洞内，直至达到洞底部为止。锚固胶体从洞口溢出，则锚固合格;锚固完后，在24h内不得人为扰动，以保证锚栓质量;待化学锚栓完全固化后，按设计要求做拉拔试验。将埋板(本案例采用200×300×10热镀锌钢板)穿套于植入的螺栓上，通过螺母，固定于结构表面;对埋板的位置进行调节后，将螺母紧固。后置埋件的标高偏差不应大于±10mm，预埋件位置与设计位置的偏差不应大于±20mm。
4)幕墙钢骨架安装。
按照现场测量数据并结合图纸要求，对型钢进行切割、焊接、钻孔、破口等加工，现场制作竖向龙骨、横向龙骨、套接件等钢构件。
依据水平控制线及完成面定位线，按照图纸要求，施放骨架控制线和定位线。
按照图纸要求及龙骨定位线，先将龙骨吊挂连接件(本案例采用10号热镀锌槽钢)点焊在后置埋板上，点焊时每个焊接面点2点～3点，要保证连接件不会脱落，且达到一定的受力强度;点焊时要两人同时进行，一人固定位置，另一个点焊，这样协调施工同时两人都要做好各种防护;点焊人员必须是有焊工技术操作证者，以保证点焊的质量。将加工好的竖向构件(本案例采用100×50×4镀锌方管)，通过吊装方式吊装至连接件位置，通过不锈钢螺栓与连接件进行连接，竖龙骨与连接件间需加PVC隔离垫片;连接好以后对竖向龙骨三维垂直度进行调整，然后将连接螺栓紧固。
竖龙骨安装完成后，根据图纸排版在竖向龙骨表面出横龙骨定位线，本工程幕墙横龙骨(本案例采用L50×5热镀锌角钢)与竖龙骨连接方式为一端焊接、一端栓接，先将横龙骨连接角码焊接于竖向龙骨表面，然后将横龙骨栓接端与连接角码(本案例采用L50×5热镀锌角钢)进行栓接，另一端点焊于竖龙骨表面。
横、竖龙骨安装完成后，项目部质检员应及时对龙骨安装情况进行自检，自检合格后，施工班组对所有焊接部位进行满焊施工，焊接应严格按照设计要求及相关规范进行;满焊结束后，敲去焊渣，且对焊口涂刷防锈漆三遍。
5)小单元石材组件加工。
石材面板(本案例采用30mm厚天然花岗岩)在厂家裁切完成后进行SE副件复合，项目部需向厂家提供开槽图纸，明确石材的开槽位置及开槽数量。石材槽口由机械在水平状态下开出，板材开槽位置应由板材外露面返至板中。槽口的深度、宽度、长度依据所选定的SE挂件的厚度、长度和宽度进行确定。本案例石材槽口长度为80mm，宽度为6mm，深度为20mm。
石材板块上下端槽口为内低外高的异形槽口，外表面石材槽口边高于内侧石材槽口边6mm，凹槽深度为20mm。石材开槽截面图见图2。
槽口开好后将SE铝合金副件与石材板块进行复合，下部槽口复合S型铝副件，上端槽口复合E型铝副件，组成小单元石材组件，石材与副件复合采用双组分干挂胶，待胶干后运送至施工现场。石材复合副件图见图3。
.png)

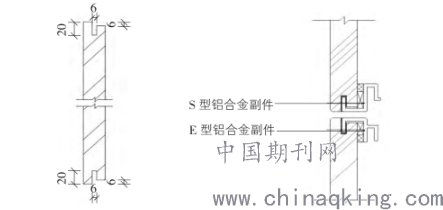

图2石材开槽截面图 图3石材复合副件图
结束语
小单元石材幕墙技术本身是简单的构造,上下盘子不转移力,耐震性好、施工效率高、易于更换和维护,一个广泛的应用领域,相关人员应注意施工技术的研究,注意细部结构施工，提高工程质量。
参考文献
［1］赵磊，阮跃华，刘军．小单元石材幕墙施工技术应用［J］．建筑技术，2010(8):38-40．
［2］王丽筠，杨波，周凯谊，等．装配式幕墙综合施工技术［J］．建筑技术，2019，50(12):1428-1429．
