水利工程翼墙施工缝错台缺陷防治技术

发表时间:2021/8/6   来源:《建筑实践》2021年第10期   作者:于海洋
[导读] 通过缺陷产生原因分析,进行错台缺陷防治研究,旨在探索施工缝错台缺陷防治技术,推动在水利工程建设的广泛应用,促进水利工程施工技术不断发展。

        于海洋
        烟台本盛水利工程有限公司   山东省烟台市  265200

        摘要:施工缝错台是困扰水利工程结构施工的技术问题,外观质量缺陷直接影响并决定了水利工程质量,随着水利工程建设的不断发展,施工缝错台缺陷防治技术也逐渐受到关注,通过缺陷产生原因分析,进行错台缺陷防治研究,旨在探索施工缝错台缺陷防治技术,推动在水利工程建设的广泛应用,促进水利工程施工技术不断发展。
        关键词:施工缝;错台缺陷;防治技术;
        1. 施工缝错台诱因分析
        导致施工缝产生错台的诱因是多方面,主要包括施工缝以下结构表面未做好找平压光收头处理;施工缝上下模板厚度偏差较大;竖向木方布置间距偏大,模板强度不足,施工缝上模板发生局部变形;横向加固钢管间距偏大,施工缝处混凝土侧压力大使模板胀模;模板加固时个别对拉螺栓漏拧,浇筑施工缝上混凝土前未复查;施工缝以下个别对拉螺栓紧固不足;未采取科学的浇筑工艺,首次分层厚度大;分层浇筑施工技术间歇较短,施工缝处上模板底边承受的侧压力逐渐增大;混凝土浇筑过程中未及时对施工缝上下排对拉螺栓复拧等等,无论哪种原因,都使施工缝处上下模板发生了相对位置错动,从而形成不同程度的错台,因此这些诱因在施工中必须引起足够的重视。
        2. 施工缝支模技术
        2.1 先拆后立法
        为便于施工缝以上结构模板安装及整体加固,先将缝下模板拆除,然后按照墙面禅缝设计进行整体配模,使缝上模板跨过施工缝安装,最后对模板的整体加固,立模方法与裁切立模法相同。因施工缝处重新进行了配模设计,模板不再发生水平错动,降低了在施工缝处发生错台的可能,但施工缝处增加了一条禅缝,影响清水混凝土墙面禅缝设计效果,实际施工中,施工缝的位置应结合翼墙墙面禅缝设计在合理位置留设。
        2.2 裁切立模法

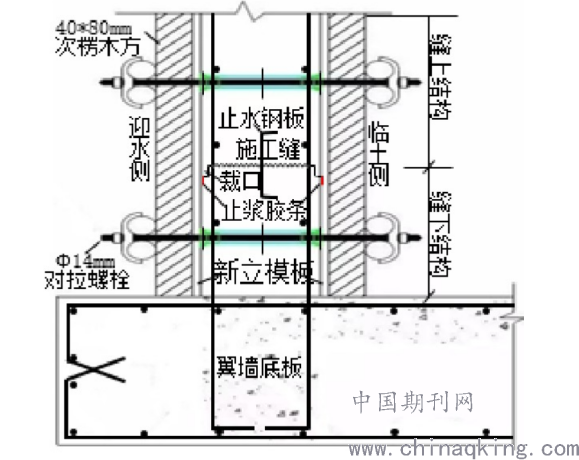

        裁切立模法是先拆后立法的一种特殊处理工艺,该方法用以弥补施工缝面在工艺上出现缝面不平、棱角不直等收口缺陷时应用,是在迎水面人工切割形成假缝并将施工假缝下移,目的是消除施工缝面缺陷。裁切前,先在缝下结构迎水面弹出水平基准线,根据施工缝面的缺陷情况确定切割线,用手提切割机沿切割线切出10mm深的切口,一次性成活,切缝不得留有茬口,后将深度范围内切缝以上的混凝土剔凿出,用压力水冲洗气割面后安装模板,如图1所示。
        2.3 模上立模法

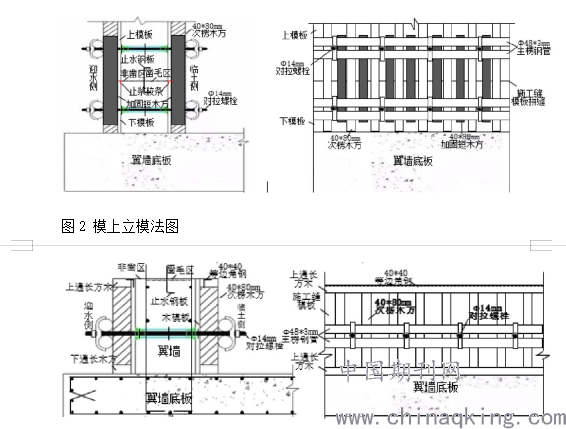

        施工缝模上立模技术是将施工缝以下结构模板后的木方、钢管拆除,保留缝下模板并在缝下模板上口黏贴止浆条,将缝上模板立装于缝下模板上,使缝上模板背后的木方按照计算间距竖向立放,木方向下伸至模板下口,使施工缝上下模板形成整个模板系统,为防止施工缝处错台,使用短木方沿施工缝长度方向在长木方间加强,短木方长度应超出上下排对拉螺栓加固钢管外侧长度。模上立模技术有别于先拆后立法,但两者均有效控制了施工缝错台缺陷的产生,如图2所示。

        图1 裁切立模法图?
        3. 施工缝错台防治技术
        3.1 缝下模板收头做法
        模板收头以提高缝下模板上口的侧向刚度为目的,保证结构棱角平直,为缝上结构提供良好的结合面,收头做法是在施工缝以下结构模板的外侧顶部,沿长度方向放置∟40*40等边角钢,与模板顶部齐平,并将顶部水平方木置于角钢内,当对模板支撑系统进行紧固时,使模板在对拉螺杆定位片的制约下紧贴外侧角钢,从而保证缝下结构棱角顺直,如图3所示。
        3.2 施工缝面收口处理
        缝面不平、棱角不直给缝上结构施工带来施工上的技术难度,混凝土填平至经高程复核的模板上口,及时对施工缝面进行细部收口处理,人工对缝下结构非凿区范围内混凝土抹平压光处理,控制翼墙墙面禅缝与留置的施工缝在同一高程线上,在进行施工缝缝面凿毛前,在施工缝面划定非凿保护区,防止超凿破坏棱角线,获得平直且贯通的施工缝棱角线,切实做到施工缝与模板禅缝合二为一。
        3.3 施工缝下预留加固螺栓
        无论施工缝采用何种立模方式,施工缝以下第一排φ14mm对拉螺栓应按照翼墙墙身对拉螺栓进行安全验算并统一布置,且保留至与缝上结构墙身对拉螺栓一并处理,墙身底部模板侧压力大,在模板支撑系统中形成薄弱部位,此排对拉螺栓主要用于施工缝上下模板加固成整体,对防止施工缝产生错台起着关键作用。
        3.4 施工缝堵浆止漏措施
        为防止施工缝漏浆产生蜂窝、麻面缺陷,选用宽12mm、厚1.5mm的泡沫双面胶带连续黏贴于施工缝上下模板之间以及施工缝以下结构与模板之间,在施工缝处形成双向堵浆止漏防线。堵浆止漏措施虽不能防止施工缝发生错台,但在施工缝错台缺陷防治技术中发挥着非常关键的作用,有利于保证施工缝外观观感质量,堵浆止漏措施如图2所示。
        3.5 施工缝模板局部加固
        由于施工缝模板采用不同的立模方式,翼墙模板底部侧压力大,易在施工缝处形成薄弱部位发生胀模,当进行缝上结构混凝土浇筑时,施工缝木方间的模板拼缝处可能发生局部错台,因此在木方之间沿施工缝采用竖向短木方进行加密,使模板侧压力通过模板均匀分担传递至竖向短木方上,再通过竖向短木方传递至横向钢管上,以对拉螺栓的抗拉强度抵抗模板侧压力,不致形成施工缝局部错台缺陷,局部加强措施如图2所示。


图3 模板收头加固图?
        3.6 混凝土浇捣控制措施
        制定科学合理的浇筑工艺有效降低施工缝错台缺陷的产生,使用软料管缩短出料口至浇筑面的距离,控制浇筑方向避免下料冲击对拉螺栓;要减少首层浇筑厚度并做到布料均匀,延长混凝土浇筑施工技术间歇时间,使混凝土在初凝前具有一定的自稳定性再进行上一层的下料;避免同一插入点超时振捣,通过以上方法达到减少施工荷载对模板影响的目的,使模板均匀分布混凝土侧压力。
        4. 施工缝错台缺陷技术应用效果
        为解决施工缝错台缺陷,在翼墙清水混凝土结构施工中应用了施工缝错台缺陷防治技术,施工缝接茬处质量得到了保证,施工缝棱角平顺,无错台现象,使施工缝的外观质量达到模板禅缝质量标准,从本质上根治了施工缝错台缺陷的产生,节省施工缝错台缺陷处理的费用,而且消除了施工缝错台缺陷对外观质量验收的不利影响。施工缝错台缺陷防治技术重在预防,在不改变施工方法、不增加成本的情况下,对施工缝施工进行技术优化与工艺创新,获得理想的施工质量控制效果,使施工缝错台缺陷防治技术在水利工程得到广泛的应用推广。
        5. 结语
        综上所述,建设优质的工程项目,除选择先进的施工技术方法外,仍要重视施工质量缺陷防治技术,对可能发生的质量缺陷进行有效预防,通过加强对水利工程施工技术细节控制,实现水利工程质量管理目标,提高施工管理水平。
        参考文献
        [1]昌红霞,柳光.混凝土水平施工缝处理缺陷防治[J].水运工程.2007.
        [2]许伟新.提高剪力墙临空面施工缝一次成型合格率施工技术[J].福建建设科技.2020.
