傅 涵
上海隧道工程有限公司市政项管部 上海 200030
摘要：近年来，我国开始大力推广节能低碳建筑，国家对建筑节能要求的逐步提高。DE烧结淤泥砖作为一种工业废料烧结而成的绿色建材，在公共建设和部分住宅项目中开始逐渐推广。且它以其抗剪强度高、抗裂和抗渗性能好、具有保温性能的主要特性在项目建设中具有一定的优势。文章结合上海韵意11-02地块集中商业项目墙体施工实例，验证了新型墙体保温材料-DE烧结淤泥砖的主要特性，以及DE烧结淤泥砖在工程项目应用中的主要优势与缺点。为工程中烧结淤泥砖的选用与施工提供参考。
关键词：DE烧结淤泥砖 绿色建材 墙体保温
1 引言
随着国家对节能建筑要求逐步提升，发展新型材料，采用新型工艺提高建筑节能保温效益是我国建筑节能技术发展的需要。目前在工程项目建设过程中，部分住宅和公建项目应用了新型墙体材料DE烧结淤泥砖，烧结淤泥砖是以淤泥、煤矸石等为主要原料经机械成型、干燥、焙烧制成的空心烧结砖，此种材料具有抗剪强度高、抗裂和抗渗性能好、具有保温性能(在公建和部分住宅项目中能纳入节能保温计算系统)的特性。属于绿色建材之一，目前已被上海建材业管理办公室认定为上海市新型建设工程材料。
在上海韵意11-02地块集中商业项目中采用了DE烧结淤泥砖作为墙体填充材料，文章结合项目施工实例探讨烧结淤泥砖在项目应用中的施工要点以及该材料的优点、缺点以及相应的质量保证措施。
2 工程概况
上海韵意11-02地块集中商业项目位于松江区泗泾镇，地处于泽悦路/宁悦路西南角。工程用地面积约15000m2，基坑面积12671m2，地下1层（局部有夹层），地下总建筑面积约13081m2；地上分三栋塔楼均为商业楼，地上4层，建筑高度20.15m，地上总建筑面积30377m2。
项目外墙以及隔墙施工时主要采用DE烧结淤泥砖。施工前根据自身项目实际需要，对“淤泥烧结砖”的市场供应进行了调查。根据调查结果，在上海地区，“烧结淤泥砖”材料仅有独家单位生产，即“上海萌砖节能材料科技有限公司”。于是项目部根据需求向其进行采购DE烧结淤泥砖，淤泥砖用量4000m3。具体使用部位以及保温形式如表1：

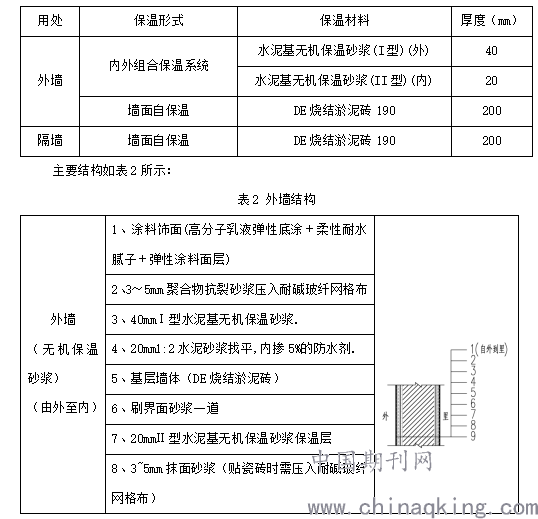

表1 DE烧结淤泥砖使用部位以及墙体结构
.png)
3 DE烧结淤泥砖特性
工程项目中使用的烧结淤泥砖为240mm×115mm×90mm的多孔砖。密度等级1300kg/m3，强度等级为MU10。DE烧结淤泥砖外观如图1
.png)
图1 DE烧结淤泥砖外观
DE烧结淤泥砖主要特性有：
1）相较于其它墙砌体具有施工快速便捷和轻质的特点，可减轻建筑物结构纵向荷载，减低建筑物自重，大量节约建材，降低工程造价。且可以用于建筑外墙，又可用于建筑物内部隔墙。
2）具有一定保温性能、可应用于外墙保温系统。
3）稳定性强。烧结淤泥砖由高温煅烧而成，煅烧温度远超一般砖体，超高温煅烧之后，淤泥砖不易受热胀冷缩的影响。当改材料用作隔墙或屋面时，不易受高温或者低温天气影响。
4）不开裂，超强固定性。当烧结淤泥砖用作外墙或者隔墙时可以不采取抗裂措施，直接进行表面抹灰。这样就可以降低成本，加快施工效率而且能保证墙面质量。DE烧结淤泥砖主要技术指标及检测结果见表3
表3 DE烧结淤泥砖检测报告
.png)
4 施工工艺
4.1 施工准备
1）准备好必要的施工机具以及劳防用品。
2）施工用脚手架搭设完成后进行安全检验，合格后再进行使用。脚手架与墙面墙角距离以及扫地杆高度应满足要求。
3）清除墙面垃圾及浮灰，按轴线弹线定出墙身、构造柱、门窗位置。
4）DE烧结淤泥砖砖砌筑前一到两天浇水湿润砖，使砖含水率达到10%左右，气温应在5℃以上。按设计要求采用标号不低于DM7.5的预拌砂浆。
4.2 烧结淤泥砖施工工艺流程
砖块进场验收→作业准备→砖浇水→拌制砂浆→砌砖墙→验收→墙面施工
1）进场验收
DE烧结淤泥砖进场后进行现场验收，选择棱角整齐，无弯曲、裂纹，颜色均匀，规格基础一致的砖。对于破损较多或者尺寸偏差较大的砖块进行退货处理。
2）砖墙砌筑
组砌方法：砖墙砌体采用梅花丁砌法进行墙体砌筑。底层三皮小砖及顶层一皮砖必须按全丁砌筑。
砖墙排砖撂底→选砖→盘角→挂线→砌砖→留槎→施工洞口留设→墙体拉结筋→过梁、梁垫的安装。
3）墙面施工
基层墙面处理→砂浆找平→弹出控制线→保温层施工→面层施工
5 施工要点、所遇问题以及控制措施
5.1施工要点
（1）DE砖保温墙体水平灰缝采用砂浆铺浆，一次铺浆长度不得超过750mm，施工期间温度超过30℃时，铺浆长度不得超过500mm，竖向灰缝采用满批挤压法，严禁冲缝灌浆。
（2）DE砖墙体的灰缝应横平竖直，灰缝应饱满，饱满度应满足砌体规范要求，不应有透亮缝，瞎眼缝和假缝，且应随砌随勾缝。水平缝宜为12mm 厚，垂直缝宜为10mm。
（3）按照设计图纸所标示的墙体和门窗洞口位置以DE砖主规格砖进行水平和竖向排砖，墙体竖向高度可采用基层铺垫细石混凝土垫层厚度调节，使墙体与框架梁底(或底板)留出不大于50mm的间隙。
（4）应先砌筑墙体后浇筑构造柱。
（5）填充墙体顶部与梁（板）的结合部位可采用配砖及斜砌。
（6）门窗洞口、暗设管线应按设计和构造要求在砌筑时正确预留或预埋。
（7）墙上留孔宽度大于等于300mm时应砌筑设置过梁。
（8）砌好的墙体不得撬动、冲撞，墙体松动必须重新砌筑。
（9）墙柱间应设置墙体拉结筋，垂直间距不大于500mm，伸入两侧墙内的长度应符合设计要求。
（10）墙体抹灰前应在门窗洞口等阳角部位做护角，在墙柱等不同材质交接处墙面应用钢丝网片搭接接缝处，每边搭接200mm。
（11）按设计要求对门窗洞口周边墙面进行保温处理，保温层厚度不应小于20mm。
5.2所遇问题以及控制措施
由于目前DE材质原因，高温烧结过程中淤泥砖质量难以控制，部分成品会有以下缺点：
1）施工过程中发现生产厂家运送到工地的砖块质量参差不齐，部分DE烧结淤泥砖尺寸偏差较大，导致墙体平整度较难控制。
2）部分砖块外观质量较差，部分DE烧结淤泥砖表面有黑色斑纹。详见图2
.png)
图2 DE烧结淤泥砖外观
主要控制措施：
1）产品运送到现场时需严格进行检查后方可进行签收，对于尺寸偏差较大的，外观质量较差的产品一律拒收。
2）施工前要求材料供应商相关人员进行现场指导，和施工单位一起把好质量关。
3）选择尺寸偏差较小、颜色均匀、无破损的砖块。用于比较影响外观质量的外墙。
4）墙体砌筑过程中要随时进行自检，保证每皮砖都保证良好的垂直度与平整度，若施工过程中出现偏差要及时纠正。
5）墙体砌筑完成后，对于墙面平整度较差的部分在墙面找平层施工时加以弥补。
6 结语
上海韵意11-02地块集中商业项目工程已于2018年竣工，二次结构施工历时共约6个月，整个目前DE烧结淤泥砖有着轻质、施工便捷等众多优势，作为一种节能利废的新型绿色材料国家也在大力推广。但是这种材料在该工程的应用中也遇到不少问题，由于淤泥砖材质原因，DE烧结淤泥砖尺寸外观难以控制，造成墙体质量控制困难，还需要后续墙面施工时加以弥补。适用于对建筑节能要求较高的工程。
作者简介：傅涵，1994年10月，本科。
