刘聪 樊金成 韩雷 张世宏
河南沁北发电有限责任公司，河南省济源市 459012
摘要：华能沁北电厂三期2×1000MW超超临界机组配套锅炉为东方锅炉厂制造的超超临界本生滑压运行直流锅炉，锅炉型号DG3110/26.15-112型，单炉膛，一次中间再热，平衡通风，尾部双烟道结构。本锅炉固态排渣，全钢构架，全悬吊结构露天布置。采用盘式中速磨煤机，旋流喷燃器。燃烧系统采用分级燃烧和浓淡燃烧，排渣系统采用二级钢带机干式排渣，制粉系统石子煤水李冲洗，烟风系统采用两台动叶可调轴流送风机和两台入口导叶可调轴流引风机通风。一次风机为成都电力机械厂生产的动叶可调轴流式风机，型号为GU23836-22。一次风电机为上海电机厂生产的型号为YKK710-4的三相异步电动机。机组运行期间，一次风机电机驱动端温度多次升高，本文介绍了该厂6号机组一次风机电机驱动端轴瓦多次发生温度高报警的原因分析以及后续处理措施。
关键词：电机 轴瓦 温度
一、引言
在火电厂中，电力是通过煤在锅炉中燃烧产生热量，加热锅炉中的水使之变成水蒸气，推动汽轮机从而带动发电机旋转而产生电能，而煤的干燥与输送正是通过一次风机旋转产生的风量得意实现的，若风机出现故障就会造成机组无法满负荷运行甚至造成跳机的严重后果
，因此一次风机稳定正常的运行就显得格外重要。
二、机组一次风机电机概况

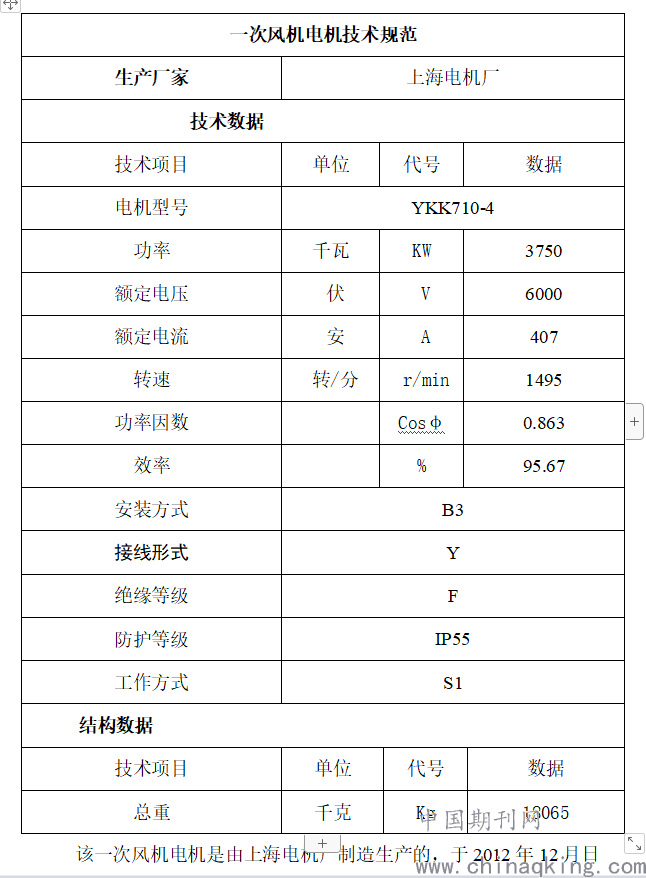

一次风机为成都电力机械厂生产的动叶可调轴流式风机，型号为GU23836-22。一次风电机为上海电机厂生产的型号为YKK710-4的三相异步电动机。电机采用轴瓦支撑结构，通过润换油站进行稀油强制润滑，轴瓦温度设定为80℃报警，90℃跳闸。电机技术规范如下：
.png)
该一次风机电机是由上海电机厂制造生产的，于2012年12月日开始投产运行，投产后驱动端轴瓦温度一直较高，冬季温度67度，夏季77度，随机组负荷变化有些许波动。
三、事故经过
2019年3月初，发现#6机组6B一次风机电机驱动端轴瓦温度检测点2已超过70℃。3月13日，在高负荷时段该温度测点最高温度已达76℃，在运行、检修人员共同调节电机油位油压后，驱动端轴瓦温度略有下降。在此次处理后，检修人员高度重视该电机运行工况，并安排专人加强观察该电机运行状况。
3月23日下午16点30分左右运行人员切换油站滤网。观察一小时无异常。18点25分左右，6B一次风机电机驱动端突发性漏油，渗油现象严重，运行人员立即通知检修人员人员，紧急调节油位油压。在几次调节油位油压过程中，该电机驱动端轴瓦温度检测点2最高温度达83℃。此次调节油位后，电机运行温度保持在79℃左右。
3月26日，6B一次风机电机驱动端轴瓦温度检测点2最高时段已超过85℃，检修人员切换润换油站滤网，并调节油位油压后电机温度保持在82℃，此次检修人员更换滤网时发现滤网脏污较为严重，通过分析，认为电机驱动端轴瓦有轻微磨损，造成一次风机电机驱动端轴瓦温度频繁升高，但由于该机组为两台一次风机运行，停运一台一次风机严重影响机组负荷以及会加大机组非停风险，因此未作停风机处理。
3月27日上午该电机运行中最高温度达89.5℃，，再次更换滤网，调节油位油压，电机温度保持在83℃左右，由于此次温升逼近报警值，而且滤网出现大量黑色物质，认为此时电机驱动端轴瓦巴式合金出现大量脱落，轴瓦已磨损严重，故决定利用机组夜间低负荷时间对该一次风机电机进行处理，3月27日16点左右，针对#6机组6B一次风机电机驱动端轴瓦温度高开始进行抢修工作。
四、原因分析
在停运该一次风机电机后，对其进行翻瓦检查发现以下问题：

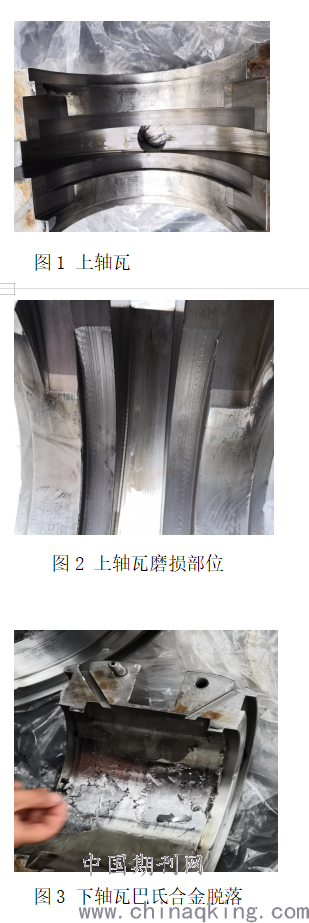

（1）电机驱动端轴瓦上瓦有轻微磨损痕迹（如图1.2所示），下轴瓦出现严重脱胎现象，巴氏合金大量脱落(如图3所示)。
（2）电机驱动端骨架油封出现裂纹。
综合上诉出现的问题分析，判定由于轴瓦质量问题，导致该一次风机电机在运行过程中驱动端下轴瓦巴氏合金镀层发生脱胎现象，电机振动大且温度逐步上升，在此过程中巴氏合金粉末碎屑随润滑油流至油箱内，致使油箱滤网脏污，进油压力下降，故在切换滤网后电机易发生溢油现象并造成温度升高。
.png)
五、处理措施
对#6机组6B一次风机电机驱动端轴瓦室进行彻底清洗，更换备用轴瓦，重新刮瓦研磨，并更换6B一次风机油箱汽轮机油。于27日23点20分左右，空载试运6B一次风机电机合格，驱动端最高测量温度为64℃，连解对轮后电机带载试运最高温度为68℃。
六、预防措施
对该电机巡检应加强，适当增加对同类型电机的巡检次数。做好此类型电机备件的储备工作，对轴瓦等备件严格把握质量，确保电机在有故障，或者隐患时能及时消除，保证机组安全运行，结合该电机运行中发现的振动异常及频谱分析数据进行分析预控，分析及发现其共性问题，做好事故预防
参考文献：
[1]闻邦椿.轴承-机械设计手册（单行本）第5版[M]机械工业出版社.2015.
[2]戚文光.电机轴瓦磨损分析[J].华中电力，2007,20，（2）：60-61.
