李世江
贵州中航电梯有限责任公司 贵州遵义 563000
摘要:在电梯领域中，停电困人问题一直倍受广大科技工作者关注，设计一种电梯停电困人时，自动接通电梯对讲装置，从而能快速对被困人员施救显得刻不容缓。
关键词: 困人 自动触发 五方 对讲装置
1、背景技术
伴随经济的快速发展和城镇化进程的不断深入，我国的电梯行业正经历着一个高速发展期，人们和电梯的关系越来越紧密。由于电梯停电，导致乘客被困轿厢内时，人们不是首先通过按压轿厢操纵盘上的“电话”按钮来接通值班室来获救，甚至有些时候不知道如何求救而产生严重后果。为此，我们便产生了要设计一种电梯停电困人时，自动接通电梯五方对讲的装置的强烈想法，停电后被困人员如能迅速自动接通电梯五方对讲的话，专业人员就能很快获悉相关信息，从而对被困人员展开快速、高效、准确的救援，这样更加有利于减少人员伤害和降低经济损失。
2、研究及发明内容

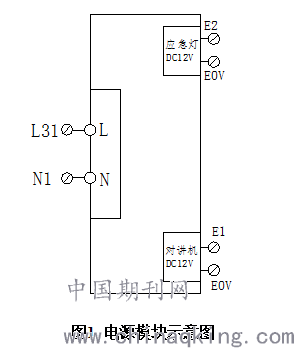

本研究课题目的在于解决现有技术问题的不足，采用先进技术手段来研究和设计出一种新型的电梯安全装置。这种装置主要由三大电气模块组织，它们分别是：电源模块、感应控制模块和五方对讲模块，具体的电源模块如下图1所示，从图可知，当正在运行的电梯停电时，电梯应急电源会给应急灯和感应模块提供电能源，为了节省能源和减少装置冗余，我们的电源模块电源直接先用电梯应急照明电源（DC12V)来实现。
.png)

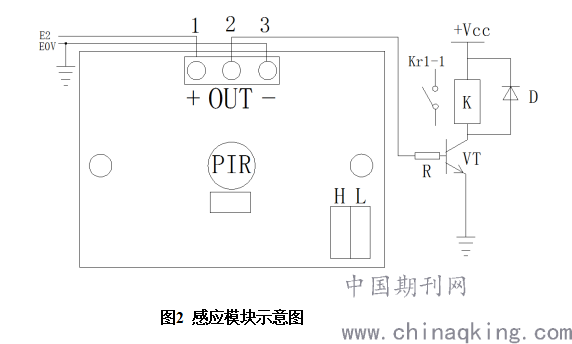

本研究课题所述感应控制模块由人体红外感应模块、电阻、NPN三极管、继电器和二极管等部分组成。人体红外感应模块是一种能检测人体发射的红外线而输出电信号的传感器，使用这种传感器后，当电梯停电并发生人员被困时，该模块能能检测人体发射的红外线而输出电信号。具体的感应模块示意图如下图2所示。
.png)
3、方案实施
五方对讲模块为电梯的五方对讲系统，设计并安装这种五方对讲模块，能使轿厢与轿顶、机房、底坑和值班室直接进行通话。

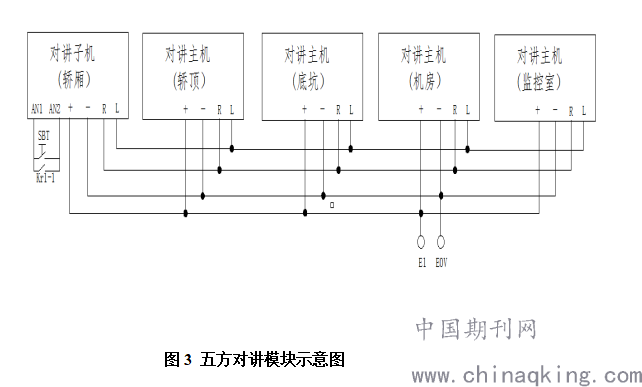

当电梯停电且轿内有人时，探头PIR检测到人体发出的红外线时，输出OUT将产生一个高电平信号，从而使三极管VT导通，三极管VT导通使得在三极管集电极的继电器K吸合，常开触点Kr1-1吸合。常开触点Kr1-1吸合即相当于轿厢内的电话按钮被按下，五方对讲就能收到该信号，从而实现了电梯停电困人时的自动报警。五方对讲模块如下图3所示。
.png)
4、优点
该无装置结构简单，原理可行，还能够方便、快捷、准确实现安装，也不会影响电梯运行。非常适合于无机房电梯领域，极易实现电梯困人时的救援，经济实惠而且功能实用。能适用于各种乘客电梯，使得电梯更加安全、可靠，大大提高了乘客的满意度。
5、结束语
经试制验证，设计方案可行，达到预期目的。
?参考文献：
[1]陈宏钧.机械加工技师综合手册[M].北京:机械工业出版社,2006
[2]殷国富 徐雷.机床夹具设计手册.北京:机械工业出版社,2004
[3]何峰峰《电梯基本原理及安装维修全书》(第2版).机械工业出版社.2009
[4]张校铭等编著《从零开始学电梯维修技术》国防工业出版社
[5]曹祥主编《电梯安装与维修实用技术》电子工业出版社
[6]GB 10060-2003《电梯安装验收规范》
[7]GB 7588-2003《电梯制造与安装安全 规范》
