杨小波
菱亚能源科技（深圳）股份有限公司
摘要：随着社会经济的不断发展与人们生活水平的日益提高，城市用电需求也在逐渐增高。如何保证配电系统正常运行，以满足人们用电需要，是当前工作需要认真面对的问题。本文首先对高低压变配电系统的安装进行了详细描述，然后对其运行管理与故障维修进行了阐述。
关键词：高低压变配电系统；安装质量控制；运行管理
引言：在整个信息化发展过程中，变配电站受到了积极影响，高低压变配电系统逐渐朝着智能化和自动化方向发展。在此形式下，企业在安装高低压变配电系统前，需全部相关电气设备的性能和实现功能进行全面且充分的分析，以确保高低压变配电系统安装质量得到有效控制，同时对运行中的设备进行科学化管理，提升后期维护与检修工作质量，保证用电用户享受到安全高效的服务。
1、高低压变配电系统的安装
1.1 成套配电柜/配电盘及动力开关柜安装

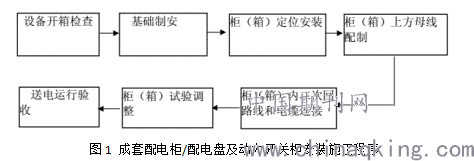

成套配电柜/配电盘及动力开关柜安装施工过程见图1。
.png)

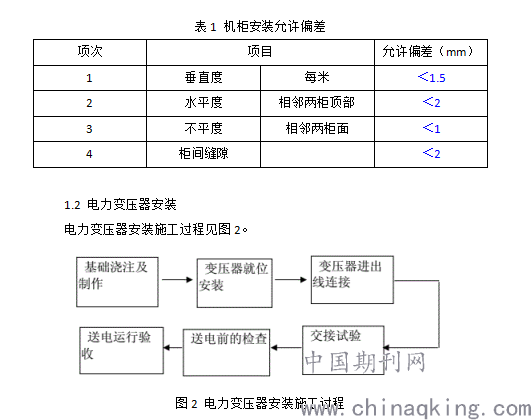

在整个安装过程中，设备安全需要得到保证，比如避免磕碰；型钢尺寸大小与质量的选择要合理，制作要与图纸设计相符合；连接二次回路线和电缆时，电缆排列整齐度需要得到保证，且要牢靠，避免较差现象发生。在进行机柜定位安装时，除了进行找正和找平外，还需合理利用可允许偏差（见表1）。
.png)
在电力变压器的整个安装过程中，设备安全性、放置空间性、变压器安装时需固定的位置、防震性均是需要注意的地方，并且在全部安装程序实施完毕后，还要对是否有损坏进行检查，如有，则需要及时进行修补和更换。一般为了增加变压器的抗震性，会在其余槽钢基座之间加入塑胶防震垫。在进行固定时，需要使找平找正操作符合初期设计要求。
1.3 硬母线安装

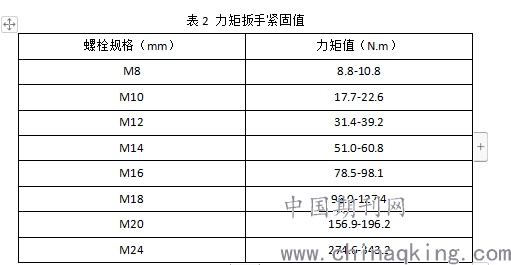

在硬母线安装过程中，首先需要使硬母线质量得到保证，包括表明光滑度、平整度、是否有损坏/褶皱、是否发生变形等。然后注意母线与分支线，以及电气接线端子相互连接和搭接的方式。最后在连接时需注意金属属性相斥或相吸的问题。除此之外，基本技术性要求也需要满足。连接螺栓时，螺栓规格与力矩值之间的关系也需要注意（见表2）。
.png)
1.4 交联聚乙烯绝缘电缆热缩终端头制作

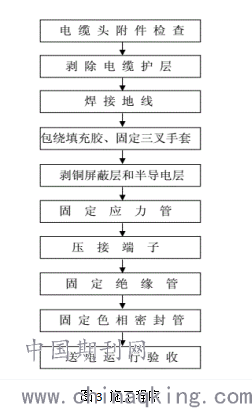

制作交联聚乙烯绝缘电缆热缩终端头的主要目的是为了连接电缆与电气设备。该终端头具有很强独特性，制作过程和工艺要求均比较高。具体施工流程见图3。
.png)
需要注意的是，电缆终端头的整个施工过程必须在室外进行，并且对施工现场的湿度、温度、清洁度和干燥度均有比较严格的要求。另外，现场防火措施需要准备充分。
1.5 电缆桥架安装（包括托盘式、槽式、梯架式）

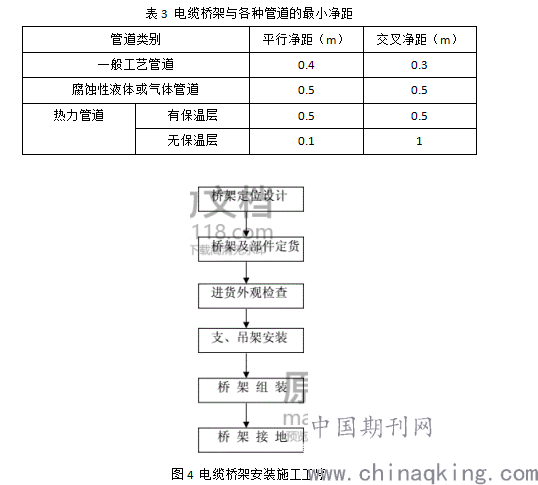

在电缆桥架安装过程中，无论是托盘式安装，还是槽式安装，又或是梯架式安装，基本施工工艺应用需要得到保证，设备空间位置与距离需要依照设计图纸所给出的样例进行安装。电缆桥架与各种管道的最小净距数据见表3，施工工序见图4。
.png)
1.6 电缆敷设

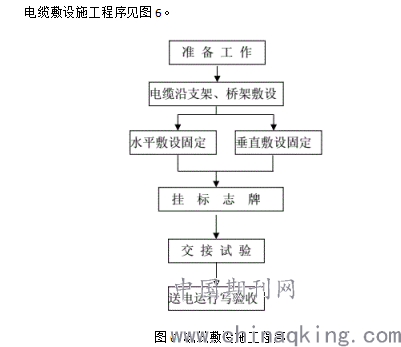

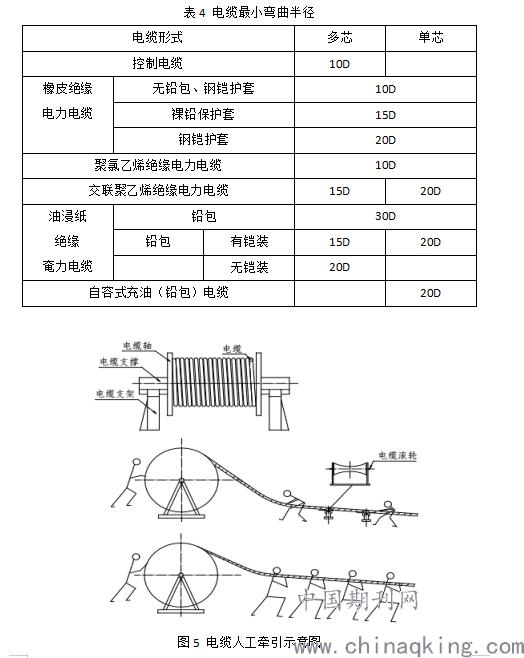

施工过程中，电缆牵引和电缆最小弯曲半径设计是两个比较重要的环节，敷设距离和形状需要严格依照设计图纸进行操作。人工电缆牵引操作见图5，电缆最小弯曲半径设计见表4。
.png)
.png)
1.7 封闭式插接式母线安装

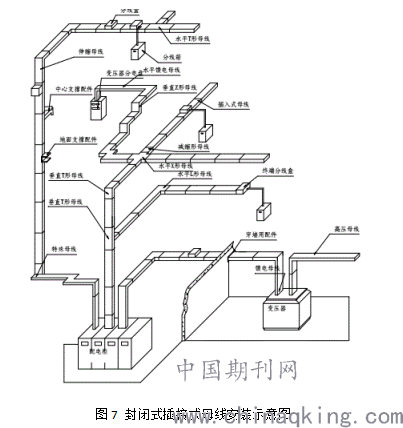

在封闭式插接式母线安装过程中，首先需要进行现象勘查；开箱后，对全部母线及配件进行详细检查；在支架制作安装中，需按照产品文件规定和设计图进行制作和安装；最后在检验和试运验收中，需注意及时清理垃圾和残渣，并确保空载运行24小时内无异常，否则需查明原因并及时进行调整。封闭式插接式母线安装示意见图7。
.png)
2、高低压变配电系统的运行管理与故障维修
在高低压变配电系统日常运行管理和故障维护中，以下几方面工作需要关注：
首先，严格遵照制度标准和工作要求对整个高低压变配电系统的运行情况进行状态监测，结合全部设备标准用电量和运行指标核查实际运行数据。
其次，定期对高低压变配电系统进行运行数据处理，必要时，可根据实际检查和检测结果绘制相应内容的负荷曲线，找到高低压变配电系统在正常状态下运行的规律，这样当系统或个别设备运行出现问题时能够及时发现。同时需要有故障预判意识，即当某一问题发生时，能够发现问题的连带关系，并对关键位置进行详细检测，这有利于将损失降到最低，节约经济成本，但更重要的是，有助于保持送电稳定性。
然后，重点关注高低压变配电系统在用电高峰时间段内的运行状况，从多方面进行衡量，如温度、热度、噪音、气味、等闪烁等。很多时候，高低压变配电系统在发生故障前会有征兆，需要工作人员能够及时将这些故障征兆记录下来，并在用电高峰期后，结合平时记录的日志信息进行仔细排查，从而对故障所在的部位进行准确地判断。随着人们用电需求的不断增高，高低压变配电系统需要借助更多现代化特征进行进一步发展与改良，系统设计和所实现的功能息息相关，也紧密联系人们日常生活。因此为了使其更具存在价值，就必须做好安装质量控制与实际运行管理，以及故障维修。
结束语：
在实际操作中，除了本文所描述的问题外，还有很多不确定性因素将会对高低压变配电系统造成影响。就目前来看，变配电系统的设计与实际使用和维修还不能完美结合，因此，我们要从配电设备系统的整体功能考虑，从而达到综合治理。
参考文献：
[1]凌丹隽.高低压变配电系统的安装与维修探析[J].石河子科技，2016(02):51-52.
[2]卢爱星.高低压变配电系统的安装与维修[J].江西建材，2015(21):224-225.
