陈林浩
贵州电网有限责任公司遵义湄潭供电局 贵州遵义 564100
摘要：本文基于配电安全的角度提出了一种线路除青牵引组合工具，能够有效避免传统作业过程中存在的一些局限性，本文介绍了该工具的总体设计思路，包括固定组件、抱紧组件牵引组件、辅助固定组件、驱动件、牵引组件等几个部件，连接杆上设置操作件，牵引绳连接至连接杆后端；将两个定滑轮分别焊接到固定件上，利用牵引组件将牵引绳拉紧，实施砍树操作，使得树干倾倒方向远离操作区域，确保作业风险、设备风险和电网运行风险实现可控，该线路除青牵引组合工具运行中取得了良好的运用效果。
关键词：线路除青牵引组合工具；固定组件；牵引组件；驱动件
传统砍青采用绳索牵引树木的方式进行不停电作业，工作人员需先爬上树捆好牵引绳，将较大的树枝修剪后利用油锯从树的根部定向开槽，再由人工在地面上对即将倒伏的树进行牵引，但基层工作人员大多数空间防护意识不强，图省事，没有考虑到实际工作中树木倒向随时会发生变化的，一旦控制不住方向轻则将造成电杆或架空导线受损引起线路跳闸，重则将引发人身事故。此种作业方式存在一定的局限性，由此本文提出了一种线路除青牵引组合工具。
1.线路除青牵引组合工具研制的总体设计
为了解决传统作业过程中的一些技术问题，本文构建一种线路除青牵引组合工具，包括固定组件，包括固定件，设置在固定件上的滑轮件以及穿设在滑轮件上的牵引绳；抱紧组件，包括连接块、铰接在连接块上的抱箍杆以及设置在每个抱箍杆后端的连接杆，连接杆上设置有操作件，牵引绳连接至连接杆后端；以及牵引组件，牵引组件设置在远离固定件一端[1]。
操作件包括转动连接在其中一个连接杆上的第一操作杆、转动连接在第一操作杆端部的第二操作杆以及设置在两个连接杆之间的弹性件，第一操作杆上转动连接有套筒，套筒上设置有若干挡板，挡板转动后与弹性件抵接。线路除青牵引组合工具的固定件包括钢钉、设置在钢钉下端的放置槽以及设置在钢钉靠近滑轮件处的拉力感应器，放置槽内设置有辅助固定部件。见图1。
.png)
2.线路除青牵引组合工具设计的配置分析
2.1线路除青牵引组合工具中的辅助固定组件与驱动件

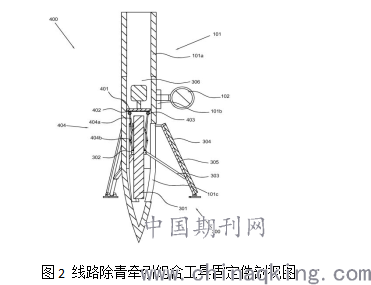

线路除青牵引组合工具的辅助固定组件包括设置在钢钉内部的支撑杆、滑移连接在支撑杆上的连接环以及转动连接在放置槽内的辅助支脚，辅助支脚与连接环之间连接有伸长杆，辅助支脚上设置有包覆板，钢钉内部开设有放置腔，放置腔与连接环之间设有驱动件。线路
除青牵引组合工具的驱动件包括转动连接在放置腔内的驱动轮、开设在驱动轮表面的第一轮齿以及转动连接在放置腔内与驱动轮啮合的齿轮，齿轮上向外伸出连杆组，连杆组前端与连接环铰接。连杆组包括若干相互首尾依次铰接的连杆，连杆与连杆之间设有拉绳[2]。见图2。
.png)
2.2线路除青牵引组合工具中的牵引组件

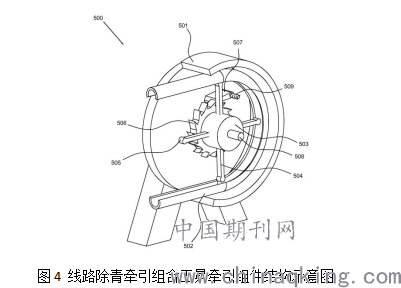

线路除青牵引组合工具的牵引组件包括设置在远离固定件一端的牵引块、设置在牵引块内的弧形导轨以及转动连接在牵引块内的压制块，压制块向外伸出有压制杆，压制杆端部设置有顶块，顶块中段向外凸出设置，压制块靠近牵引块一端设置有棘轮，牵引块内设有与棘轮配合的棘爪。牵引块内设置有滑杆，压制块和棘轮同轴设置在滑杆上，压制块和棘轮与滑杆滑移连接，棘爪上设置有扭簧。棘爪向外一侧设置有弧面，棘轮的棘齿侧面上设有与弧面对应的倾斜面。线路除青牵引组合工具的一种优选方案，其中压制块上设有拉杆[3]。
3.线路除青牵引组合工具案例分析
3.1线路除青牵引组合工具中的固定组件
在该工具研制过程中固定组件包括固定件101、设置在固定件101上的滑轮件102以及穿设在滑轮件102上的牵引绳103；抱紧组件，包括连接块、铰接在连接块上的抱箍杆202以及设置在每个抱箍杆202后端的连接杆，连接杆203上设置有操作件204，牵引绳103连接至连接杆203后端；以及，牵引组件，牵引组件500设置在远离固定件101一端。固定组件100包括固定件101，固定件101是用于插入到地面，并且形状类似针形，能够由操作者插入地面，然后在固定件101的上端还设置有滑轮件102，滑轮件102为定滑轮，并且定滑轮的转动平面并不固定，可以选择竖直状态和水平状态两种状态，并且在滑轮件102上还套设有牵引绳103，牵引绳103绕过定滑轮之后向外伸出。见图3。
.png)
3.2线路除青牵引组合工具中的抱紧组件
线路除青牵引组合工具中抱紧组包括连接块，连接块中间贯通中空，并且在连接块上铰接有两个对称设置的抱箍杆，两个抱箍杆202之间铰接，并且每个抱箍杆202后端均向外伸出连接杆，连接杆的横街面为方形框架形状，然后在其中一个连接杆203上还设置有操作杆，进而方便操作者操作进行夹持，两个抱箍杆202前段呈现弧面形，能够更好的抱紧树木，同时牵引绳从每个连接杆上伸出，然后穿过定滑轮，之后再拉到反向的位置，实现牵引。
.png)
3.3线路除青牵引组合工具中的操作件

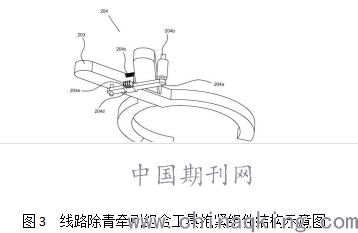

在具体的实施过程中，操作件包括转动连接在其中一个连接杆203上的第一操作杆204a，第一操作杆设置在第一操作杆的下端沿，并且向外延伸到另一个连接杆203的外端位置，并且在端部转动连接有第二操作杆204b，第二操作杆204b竖直向上伸出，然后在第二操作杆的外部套设有橡胶，同时在两个连接杆之间还设置有弹性件，弹性件204c是伸张弹簧，进而使得两个连接杆向相互远离的方向，而操作者可以通过操作杆将两个连接杆203向相互靠近的方向转动推动，利用操作杆可以操作的更加方便。在第一操作杆上还转动连接有套筒，套筒204d的转动平面竖直设置，然后在套筒204d的外壁上设置有若干个挡板。挡板数量为4个，并且等距设置，并且在套筒204d转动后，挡板可以插入到弹性件的缝隙内，起到固定作用。
3.4线路除青牵引组合工具的操作过程
操作者利用第二操作杆可以对抱箍杆202的夹紧进行驱动，并且在夹紧到位后，操作者转动套筒204d，使得挡板204e卡住弹性件，实现卡止，同时钢钉插入到地面后，若拉力过大，此时拉力感应器101b启动步进电机，使得驱动轮转动，然后带动连接环302下滑，然后在伸出杆的作用下，将辅助支脚向外顶出，并且利用辅助支脚插入到地面内，增加钢钉插接固定的稳定性[4]。
3.5线路除青牵引组合工具运行效果
本次工具运用具有良好的实施效果，在实施过程中在地面合适位置钉入两个固定件，将两个能自由旋转的定滑轮分别焊接到固定件上，再将两个牵引绳穿过定滑轮敷设至树木倒伏的反方向，一个带固定牵引绳挂环的抱箍杆将树根抓紧，与作业过程中要求与实际情况有效结合在一起，该工具设计取得了良好的运用效果。
4.结束语
本文研究了一种线路除青牵引组合工具，包括固定组件、抱紧组件以及牵引组件等，牵引组件设置在远离固定件一端，在地面合适位置钉入两个固定件，将两个能自由旋转的定滑轮分别焊接到固定件上，再将两个牵引绳穿过定滑轮敷设至树木倒伏的反方向，一个带固定牵引绳挂环的抱箍杆将树根抓紧，然后利用牵引组件将牵引绳拉紧，实施砍树操作，确保树干朝远离作业人员和线路方向倾倒，由此确定此次作业风险，有效控制设备风险几电网运行风险，整体运行效益良好。
