高寒地区一种起重机滑触线集电器装置改造

发表时间：2021/8/6 来源：《中国电业》2021年四月10期作者：吴欢欢

[导读] 新疆一企业门式起重机使用高挂滑触线供电，集电器接触取电的方式

        吴欢欢
        石河子职业技术学院，新疆石河子 832000
        摘要：新疆一企业门式起重机使用高挂滑触线供电，集电器接触取电的方式，使用过程中经常出现滑触线松脱、打火等故障，集电器碳刷更换频繁。严重影响起重机工作效率，该企业委托本院对该问题进行整改，经过本院设计采用铜轮替代传统碳刷，取得了较好的使用效果。
关键字：门式起重机、集电器、碳刷
起重机原有供电方式与运行现状

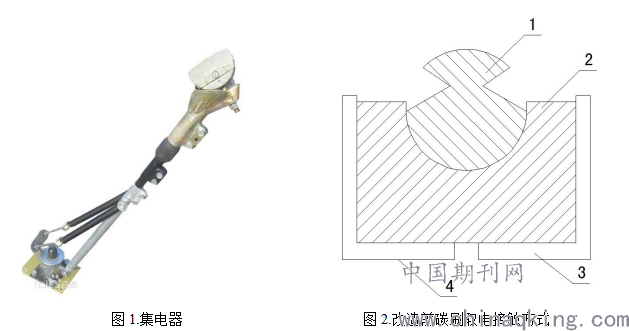

        该企业起重机采用的取电集线器如图1所示。滑触线取电方式如图2所示。铝制天车滑触线1通过电线杆架设在高空。集电器上端通过螺杆拉紧的固定夹片3、4夹装凹形碳刷2。弹簧将凹形碳刷顶起与天车滑触线紧密接触，固定夹片底部前后都设置取电桩头。最终电流通过滑触线—碳刷—夹板—供电电缆达到给起重机机供电效果。

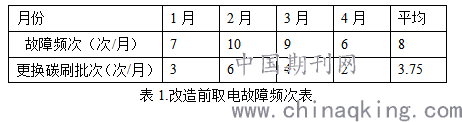

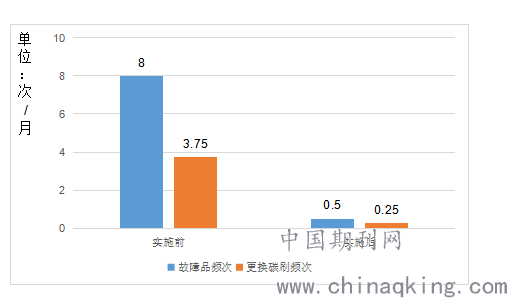

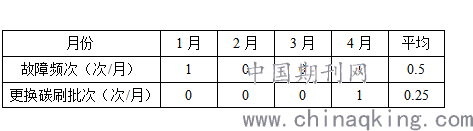

        该起重机地处新疆，冬季气温最低达-30℃。冬季作业时由于温差导致滑触线紧绷离集电器距离变远，存在与集电器接触不良、滑触线容易脱槽，同时滑触线表面容易积雪融化导致行车时存在滑触线打火、碳刷跟换频繁等现象。每次修复需爬至离地近10米处，高处作业，危险性较大。经统计2020年1-4月该门式起重机全年取电故障频次表，平均每月7.7次取电故障，其中更换碳刷次数3.75。

供电改造方法
经过观察更换后的烧毁碳刷可以看到碳刷存在倾斜侧磨损较多，凹槽侧面存在融化起泡现象。究其原因大车走形时，凹形碳刷与滑触线相互滑动。而弹簧作用下一侧压力偏大。该侧磨损较多后另一侧存在接触不紧密造成打火现象，特别是冬季滑触线上存在浮雪时打火现象更加严重。当前后两侧磨损偏差较大时，朝另一方向行走时便容易脱槽造成断电。

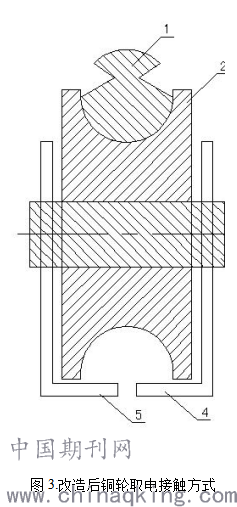

本院根据以上原因给该企业设计如图3的取电方式。使用φ200mm深沟铜轮代替凹形碳刷，将将集电器与滑触线的接触运动由滑动变为滚动。两者间的摩擦阻力大大减小，对取电装置的磨损也相应减小。具体实施方式为：1、将集电器上固定挡片上更换为4、5，在其中间开孔。2、使用φ20mm圆钢为轴分别穿过固定挡板、深沟铜轮中孔。3、在轴两侧开孔安装固定销防止轴脱落。4、两侧挡板与铜轮保持一定间隙便于铜轮旋转。
