张密 江勇
华能应城热电厂，湖北应城 432406
摘 要：本文介绍了某热电厂一起发电机定子接地保护故障案例，通过分析保护装置记录的相关电气量波形及故障报告、励磁变高压侧TA进行绝缘试验报告和对发电机励磁变进行绝缘检查，励磁变高压侧穿心套管TA二次绕组绝缘异常，造成发电机定子接地。建议在机组检修过程中对励磁变TA增加局放试验。
关键词：发电机定接地；绝缘击穿；励磁变穿心套管TA；局放试验；
1 .引言：
某热电厂装机容量为400MW,其中#1机50MW抽背式供热机组、#2机350MW超临界抽凝供热机组,升压站电压等级220kV,主接线采用双母线接线方式，发电机采用单元接线。
发电机定子接地故障是较为常见的发电机故障，定子接后，接地点电流经故障点、三相对地电容、三相定子绕组构成回路。当接地电流较大时，能在故障点引起电弧，造成定子绕组及定芯损坏，故大型发电机需配置100%定子接地保护。该厂发变组保护采用南瑞继保RCS-985A型微机成套保护装置。
2.故障情况
2019年11月7日11时47分， 2号机组电气报警光字牌来“2号发电机定子零序电压高值保护动作”报警，2号发电机跳闸，汽轮机联锁跳闸、锅炉自动MFT动作正常。
3.故障处理及原因分析

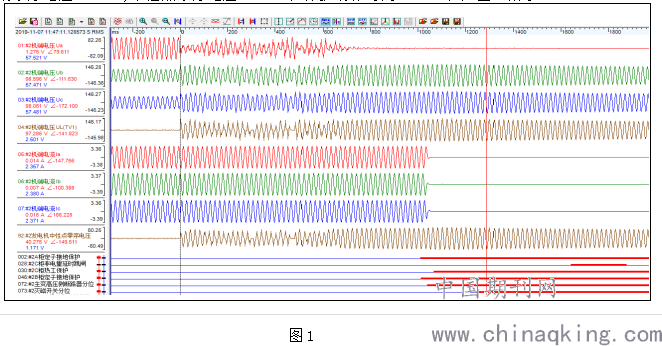

该厂#2发电机定子零序保护整定值为：动作电压高值25V,低值10V,动作时间1S，保护动作为全停。发电机高值段基波零序电压保护，取中性点零序电压为动作量，高值段动动作于跳闸。故障发生后，对#2发变组保护A、B屏动作报告、#2发变组故障录波波形记录进行波形分析，发现11:04至11:18期间，#2发电机A相电压有较为短时的接地故障，接地故障时间约为0-150ms（未达到动作时间1000ms）,保护未动作。11:19至11:46之间A相接地故障现象消失。11:47，定子A相再次出现接地故障，此次故障持续时间较长，造成#2机发电机定子零序电压高值段保护动作跳闸，保护装置机端零序电压78.33V,中性点零序电压32.47V，保护动作时间1.099S，如图1所示。
.png)

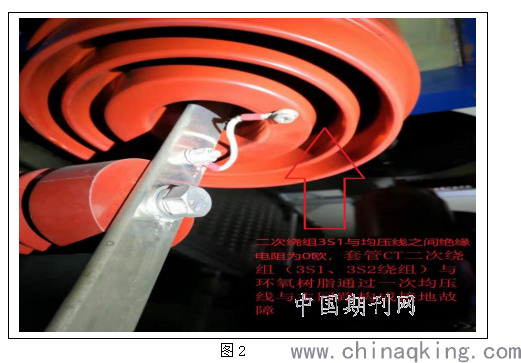

根据保护装置故障录波报告，初步判断发电机定子回路A相有接地故障发生，后通过对定子回路进行逐一排查，发现发电机励磁变高压侧A相穿心套管TA均压线有接地现象，分别对套管TA二次绕组与套管一次均压线之间进行绝缘电阻值测试发现二次3S1、3S2绕组与一次均压线之间绝缘值为0Ω,其它绕组1S1、1S2,2S1、2S2,绕组与一次均压线之间绝缘值为100GΩ，从以上绝缘值可以分析得出，A相套管TA二次绕组（3S1、3S2绕组）与环氧树脂通过一次均压线与主回路构成接地故障。如图2所示。
.png)
4.几点建议：
1.举一反三，在下次停机后对该厂家生产的其它TA的均压层回路进行耐压试验，发现有问题的及时更换。
2.加强二次回路绝缘管理，定期对二次回路绝缘进行检查，特别是TA、TV二次回路。
3.提高供热机组的电气设备可靠性水平，研究将套管TA更换为新型独立TA的可能性，并对新到货的TA备件进行试验。
4.加强绝缘技术监督管理，重视发电机、励磁变电流等设备的试验预防性试验工作，定期对发电机TV、TA、励磁变高低压侧TA等设备进行预防性试验，并增加局放试验项目，并对试验结果进行对比分析。
5.加强与科研院所的联系，加强电气专业人员高压专业技能、技术的培训工作，提高电气专业人员的技能水平。
作者简介：
张密（1978），男 工程师，主要从事发电厂电气运维管理工作。
江勇（1989），男 助理工程师，主要从事发电厂电气检修维护工作。
