顾逸阳
江苏华电戚墅堰发电有限公司 江苏 常州213011
摘要：介绍了某发电厂在红外成像巡检中发现西门子保护开入继电器发热问题，在分析原因的基础上提出了改进方案并实施。
关键词：西门子发变组保护；红外成像电阻发热；继电器改进
一、设备简介
江苏华电戚墅堰电厂#5、6机组为E级三菱220MW 双轴燃机联合循环机组，其中#5机组为燃机、#6机组为汽机，都为发变组接线方式。配置西门子7UM6215发电机保护、7UT6835变压器保护、6MD6340非电量保护。
二、存在的问题
西门子公司设计时重要开入量为满足国网十八项反措重要中间继电器动作功率大于5W要求，使用中间继电器线圈并接电阻方式提高动作功率。其中间继电器型号为魏德米勒DRM570110LT，并联电阻参数为陶瓷绕线电阻1.1k，15W。

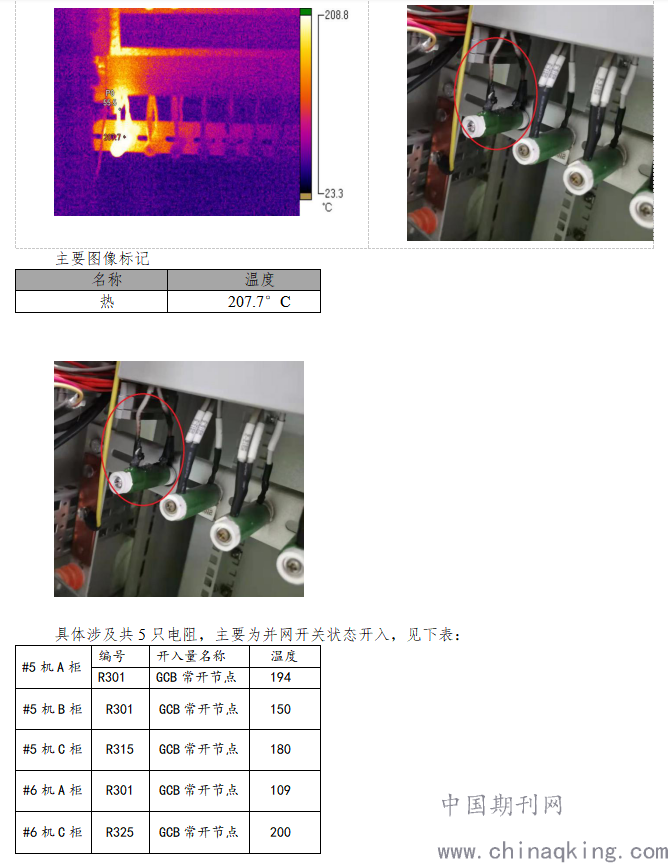

在使用红外成像仪巡检中发现部分并联电阻运行中温度偏高，下图为其中一例示意：
.png)
三、原因分析
因该开入继电器为并网开关反馈，机组并网后长期带电，电阻长带电后老化线圈电阻变小，电流变大，进一步造成功耗增大，随投运时间变成后持续恶化。电阻二次接线部分区域绝缘层有碳化现象，长此以往容易造成开入量继电器线圈短路或开路，无法反应实际并网状态，造成保护误动作。所以急需改进。
四、改进措施及总结
针对以上情况开展技术研究。第一种方案不改变元器件型号，更换新的电阻与发热的接线，工作量最小，但该方案短期治理，不解决根本问题。
第二种方案将开入量继电器与电阻直接更换为其它品牌大功率开入继电器，取消电阻。该方案工作量大，需修改图纸重新接线，但从根本上解决了电阻发热问题。
经过咨询与对比，决定选用第二种方案，经过对比，选用南自EDP系列大功率继电器，该型号继电器有几大抗干扰特点：1、交流侵入可靠不动作。2、直流接地可靠不动作。3、电容电流放电可靠不动作。
根据节点数量要求，共选型两种规格：EDP 01A-RDI（2节点）、EDP 01A-RDI A-A（1节点）DC110V

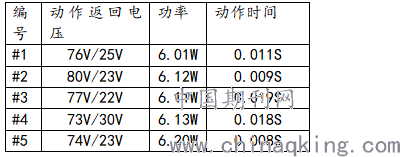

备件到货后测试结果如下：
.png)
注：国网十八项反措要求动作电压55%-80%额定电压，动作功率大于5W。可见改型继电器动作电压及功率满足反措要求。

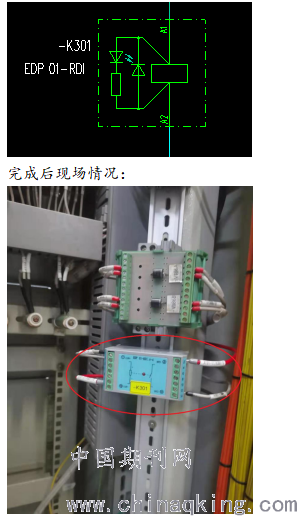

在机组检修中修改图纸接线，取消原有开入继电器及并接的电阻，改为直接驱动改进型南自EDP系列大功率继电器，继电器扩展节点再接入与西门子保护开入。
.png)
改造后红外成像扫描运行中继电器外壳温度稳定在35度以下，说明解决了开入继电器发热问题。经连续观察，保护回路及装置运行稳定。
本文章在巡检中通过红外成像手段发现了该型西门子发变组保护开入量继电器发热问题隐患，通过继电器的换型改进，消除了误动的可能性，保证机组安全稳定运行。可以给同型配置的西门子保护改进予以参考和借鉴。
参 考 文 献：
1.西门子7UM62发电机保护厂家说明书及图纸;
2.南自EDP系列大功率继电器产品说明书；
作者简介：
顾逸阳，（ 1982-），男，江苏常州人，高级技师，高级工程师 长期从事燃机发电厂二次保护及自动设备检修维护工作，近年主要从事燃气机组电气设备检修、改造、管理工作；
