叶佳莹 徐韬
浙江国祥股份有限公司 浙江省 312300
摘要：本次研究中，主要针对风冷热泵螺杆机组控制工作展开分析，期间充分将PLC网络通讯技术融合于控制工作内容中，借助PLC连接出一个线性网络，随后借助人机界面的设定形式，针对所有与此PLC网络相关联的风冷热泵螺杆机组以及水泵进行连接控制，最终提升设备机组的实际运行效率。
关键词：PLC；线型网络；风冷热泵螺杆机组
前言：随着我国水资源需求量的逐年攀升，水资源利用最大化处理的工作也随之开始成为社会发展所重点关注的热门话题。在此基础上，作为工业生产设备技术人员，充分针对现有风冷热泵螺杆机组控制技术进行优化和完善十分有必要。此过程中，PLC网络技术的执行和操作，不仅可优化水资源的利用率，对于自动化处理技术的推广也起到重要促进作用。鉴于此，针对基于PLC网络的风冷热泵螺杆机组控制这一内容进行更具深入性的分析具有重要现实意义。
一、技术简介
PLC是指对可编程控制器的一类简称，其运行基础以微处理器为主，全面融合了自动控制、计算机以及通讯技术等，最终形成一种新型号工业生产管控装置[1]。在结构构成上，PLC具有可靠性高、结构简单且编程便捷的优势，目前在工业生产中的应用频率及范围也在日益扩增[2]。此外，工业生产中，风冷热泵螺杆机组应用不断的推广，使得原有的单体PLC已经无法精准满足机组运行的稳定性及可靠性需求，对此，想要进一步提升工业生产中水资源的利用率，重点针对PLC网络技术对模块化风冷热泵螺杆机组运行质量及效率提升十分重要。
二、基于PLC网络的风冷热泵螺杆机组控制分析
（一）组建PLC网络
进行PLC网络的组建时，本次工作中技术人员选用了多个可编程控制器，将其均串联至一条总线之上，连接主要借助网络总线连接器实现，从而构成更加系统的线型网络拓扑结构[3]。具体的PLC网络连接示意图如图1所示：
.png)

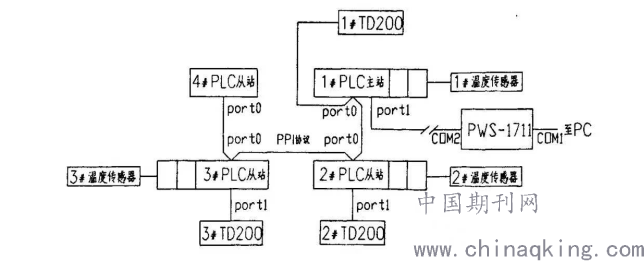

图1 PLC网络结构连接示意图
（二）网络通讯指令的使用
本次风冷热泵螺杆机组控制中，PLC网络相互之间进行通讯时，主要采纳了“网络读/网络写”这一指令，其能够在PLC系统之内配置一个主站，并围绕其配设相应数量的从站[4]。对此，技术人员将控制系统设定为主站，其余图1中所有网络运行系统均为从站，主站在功能发挥上，会针对机组之内的压力高低数据、故障、风机、压缩机等状态信息即时读取出来，并将此类信息同步发送至从站中，完成对机组的整体管控，包括强制关机等。
（三）PLC网络程序设计
技术人员在进行PLC网络程序设计时，需要先行在触摸屏之上，做好开机参数的设计工作，随后启动设备，确保其在PLC网络系统基础之上能够进行自动运作。过程中，PLC网络系统的运行，能够在极大程度上就风冷热泵螺杆机组运行下的出水温度变化进行感应和调控，随后根据感应及调控结果，进行下一流程中压缩机运行数量的自动调整[5]。此外，当PLC网络系统运行期间出现故障之时，由网络程序设计所构成的触摸屏，能够在第一时间内对外发出警告，提醒技术人员能够及时针对故障进行处理，并为系统使用用户提供更加详细的故障信息档案，并给出更加详细的故障排除方案，提升故障解决效率。
（四）触摸屏的使用
PLC网络系统中，触摸屏的使用，能够显著就风冷热泵螺杆机组内各项设备进行监控，通过控制系统可以精准针对冷却水、制冷各个机组的状态信息进行读取，并将所读取的各项因素集中保存于连续寄存器区域内。此过程中，还可借助该口实现寄存器区，将数据同步投送至触目屏显示区域内，此流程过后，能够瞬时将风冷热泵螺杆机组运行时的各项状态信息呈现于触摸屏之上。另外，通过控制系统的运行，也可以面向不同的机组将触摸屏之上的控制指令，发送至从站内，随后从站执行各项控制程序。
（五）文本显示器的使用
通常情况下，风冷热泵螺杆机组运行时，触摸屏往往进行远程命令的处理，很少用在工业生产现场进行各项机组的调控管理。对此，进行不同机组控制时，想要保障管控效率及质量，就需要安装对应的文本显示器，本次技术处理中，技术人员分别在图1中控制系统，将其余所有系统连接到本地机组自行携带的文本显示器之上。同时，技术人员还在借助触摸屏的配设，实现对于PLC网络进行远程遥控以外，同步针对本次的文本显示器实现对机组的管控。
此外，不同机组所对应的控制面板之上，分别配设了三档旋转按钮，按钮的功能分别为：功能、远程、停，不同的按钮按下其功能有所不同：本地按钮按下后，文本显示器会对本地机组进行控制；远程按钮则可借助触摸屏实现PLC整个网络的远程控制；停则指机组停止运行。
结束语：
综上所述，研究中所涉及的PLC网络技术，本质上具有一定的扩展特性，对应的触摸屏也可与上机位相连接，完成对于不同机组工作信息以及状态的读取工作，并在数据库内完成信息的写入工作，便于后续系统运行的有效查询。此外，当将新的机组加设到原有机组后，如仍旧沿用同系列的PLC网络，就可再次实现对于机组运行空间的扩展目标，最终确保整个风冷热泵螺杆机组顺利运行。
参考文献：
[1] 孙映辉, 党秦豪, 林运龄. 基于PLC的飞机地面空调机组控制系统设计[J]. 智慧工厂, 2020(04):67-69.
[2] 温毅, 李哲宇, 康文凯,等. 一种基于PLC的机械手控制系统设计[J]. 科技视界, 2020, 000(015):100-102.
[3] 秦浩, 梁晶晶, 黎姝. 基于PLC网络的设备组通讯应用[J]. 内江科技, 2019, v.40;No.297(08):24+146.
[4] 熊智. 基于PLC的自动机器人控制系统研究[J]. 数字技术与应用, 2020, v.38;No.358(04):15+17.
[5] 高振兴. 基于PLC的自动化控制网络诊断系统[J]. 工业控制计算机, 2019, 032(005):45-46.
