摘要：针对西门子公司生产的3AP1DTC SM6-1弹簧机构，运行过程中随时间流逝，伴随而来的该弹簧机构也出现了各种各样的故障事件，本文主要讲述了一起110kV某站#3主变110kV侧103开关机构故障缺陷分析及处理，引出导致储能异常出现的原因及相应处理方法，正确排除设备隐患，提高开关运行可靠性。
关键词：弹簧；开关；储能异常
一、缺陷发现过程及基本情况：
2021年06月01日，110kV某站在完成10kV侧503开关柜柜体通风改造处理后，值班员按流程将#3主变由冷备用转运行。在操作至合上#3主变110kV侧103开关后，值班员检查后台信号，发现后台机发出机械合闸闭锁、弹簧未储能信号动作告警，运行人员现场检查103开关机构本体、发现机构内部合闸弹簧未储能，经与专业班组商量，运行立即申请103开关转至检修状态，并上报紧急缺陷。
.png)

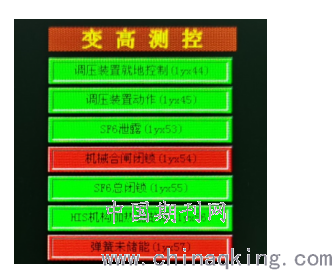

图1 后台告警信号
二、历史运维情况：

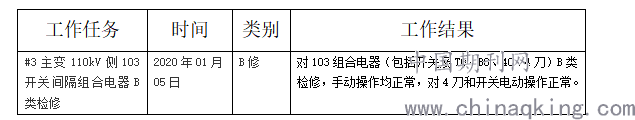

#3主变110kV侧103开关，上次B修时间为2020年01月05日，结果正常。没A修记录，下次A修时间为2021年10月，将要到达A修时间节点，进一步查看该开关近6年运维情况（含缺陷处理、维护类），统计如下表：
.png)
根据上表该开关近三年均有进行停电维护（检查）工作，且均有对开关进行手、电动操作，结果正常。
三、处理过程及原因分析：
2021年06月01日，专业班组到站对该缺陷进行处理，情况如下：

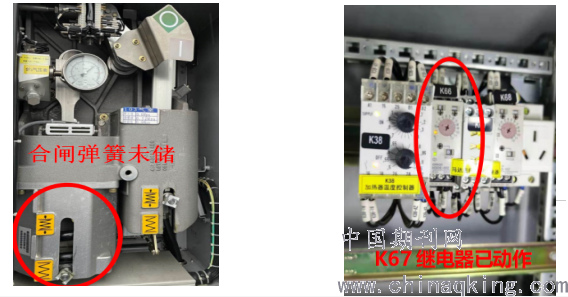

103开关转检修后，检修、继保、运行三个专业人员现场确认了103开关机构内部合闸弹簧未储能，控制电源和储能电源均投入，电机过时过流继电器K67动作，从而断开储能接触器K9，储能回路不通，开关未储能。
当断开控制电源后，K67继电器能正常复归，投上开关储能电源、控制电源，开关能正常储能。接着对开关进行多次手、电动分合，机构储能正常。
汇同继保专业共同检查开关机构，分析出有可能存在以下两方面原因：
①机构问题原因：值班员送电时，开关储好能，在投入控制、储能电源后，送电合闸过程中储能行程开关K16未转换过来。导致储能回路导通超过30秒，K67继电器动作切断储能回路，后台机报未储能信号。
②值班员操作顺序原因：值班员送电时只投入了控制电源，未投入储能电源,当开关合闸后,发现没有投入储能电源，K67继电器在经过30秒后动作切断储能回路，后台机报未储能信号。值班员发现信号后投入储能电源，但仍无法复归K67继电器，103开关不能正常储能。
四、后续预防及控制措施：
1、加强班组技能培训,特别是对于同时期同型号的断路器,熟悉机构的一、二次动作原理,便于后期设备故障后能及时进行消缺.
2、结合开关的停电工作，如防拒动或机构A、B修、其余类别缺陷处理等，检查接线的紧固程度，增加对行程开关的二次接线、导通性能（可手动多次按压）的检查维护项目。
3、设备送电过程中,值班员及时留意后台机发信情况,确保设备在无异常情况下顺利送电.
4、对于该型号（3AP1DTC SM6-1）开关，当达到A修年限前，根据各专业意见，制定好该类开关应更换的易损件，如储能电机、开关分、合闸线圈等。
五、结束语
综上所述，通过对这起110kV某站#3主变110kV侧103开关机构故障缺陷分析及处理，可以发现在运行过程中，经常会遇到弹簧机构储能异常的现象，形成储能异常的原因不尽相同，只有熟悉了弹簧机构的原理，一步步分析储能异常的原因，弹簧机构才能持续可靠地运行。
