CFB锅炉给煤机出口液压插板门改造及应用

发表时间:2021/8/9   来源:《中国电业》2021年第11期   作者:古进
[导读] 针对锅炉的给煤机出口插板门进行了介绍,
        古进
        淮南矿业集团发电有限责任公司潘三电厂,安徽省淮南市,232001
        【摘要】针对锅炉的给煤机出口插板门进行了介绍,并对锅炉给煤机出口门改造的原因、取得的效果进行了详细论述,同时对此次改造后在锅炉运行中的应用作了阐述。
        【关键词】液压插板门;改造;应用
【中图分类号】TK223.24



Modification and Application of Hydraulic Spile Gate at the Outlet of the Coal Feeder of the CFB Boiler
GU JinLI Wei
        (Pansan Power Plant of Huainan Mining Group Power Generation Co. Ltd. Huainan, Anhui, 232001)?
Abstract:This paper introduces the spile gate at the outlet of the coal feeder of the boiler, discusses in detail the reasons and the obtained effects for the modification of the gate at the outlet of the coal feeder of the boiler, and expounds the application in the operation of the boiler after the modification.
Key Words:HydraulicSpile GateModification Application


0前言
        长期以来,我厂给煤机原使用的出口插板门为齿条式,此种形式插板门依靠齿条传动插板实现给煤机出口的密封,传动轴与插板结合依靠插板自重及上部顶丝下压,在实际使用中,齿条式插板门开关力矩达不到实际使用要求,故在机组运行中无法实现有效隔离。为了保证给煤系统的安全,潘三电厂对两台锅炉12台给煤机进行了出口门液压技术改造。
1设备概述
        我厂给煤系统自炉前仓处分6路落煤管通过6台给煤机将原煤供给炉膛,每台给煤机出口分别设置一台齿条式插板门,给煤机依靠此插板门对出口实现隔离。

2改造简述
        改造前,我厂给煤机现使用的出口插板门为齿条式,此种形式插板门依靠齿条传动插板实现给煤机出口的密封,传动轴与插板结合依靠插板自重及上部顶丝下压,在实际使用中,齿条式插板门开关力矩达不到实际使用要求,故在机组运行中无法实现有效隔离,严重则会造成整台给煤机无法隔离检修,退出使用,另外一旦给煤机密封风系统发生缺陷,无法对给煤机输送密封风,还会因烟气反窜造成给煤机皮带烧毁,对系统安全、稳定、经济运行带来极大影响。同时,每次检修清理维护工作量大,清理时间长,为消除系统隐患,须对给煤机出口插板阀进行改造。

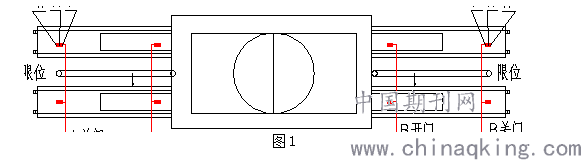

        改造后液压插板门结构形式简单,可靠性强,对使用环境要求低,基本可实现免维护,其液压插板可实现40T水平推力,能够在运行中可靠地对给煤机出口进行隔离。(见图1)改造后,一是可以做到有效将炉膛与给煤机隔离,便于在机组运行中对给煤机系统的检修,避免出现因给煤机故障造成停运;二是确保在特殊工况下不造成给煤机损坏,提高系统安全冗余量;三是实现插板门免维护,节约人工,提高机组检修效率。
        液压插板阀最主要的就是阀体部分,阀体应设置阀芯清扫装置,在阀芯启闭动作时能够自动清扫阀门密封面。阀芯与阀口的接触面要求镜面结合,两者相接触后,阀芯与阀口之间的间隙为零,必须为硬密封,在落煤管堵煤的情况下可以可靠、严密的关闭阀门。阀体应充分考虑防磨性、防腐性,阀芯、主轴、锁紧锲块,阀口、封压盖等易磨损的部件材质应采用不锈钢材质,耐温450度以上,且需确保阀门整体在长期的高温下不得出现变形,阀框、阀体的材质要求必须在450度以上环境中不出现变形,阀体与原煤接触面还应刷专用防腐涂料。阀体的结构为双缸锁紧式,阀体高度要求满足锁紧装置的布置,同时要求有效保护好整个阀门的锁紧机构,不得出现磨损,积料等现象,保证阀门的可靠动作。





3应用
3.1蓬煤处理
        蓬煤是给煤系统正常运行常见的的故障,蓬煤主要出现在给煤机进口插板门上、进口插板门之下两处。
3.1.1给煤机进口插板门之上蓬煤处理
        当发生给煤机进口插板门上部蓬煤,振达无效时,停运给煤机,关闭给煤机出口液压插板门,打开给煤机密封风,打开给煤机检修门进行疏通。齿条式插板门由于是单纯的机械密封,密封不严密,疏通给煤机蓬煤时,落煤管温度容易上升。这时就需要关闭检修门,开大给煤机密封风进行冷却降温后再疏通。液压插板门通过双缸锁紧的方式确保阀芯与阀口之间的间隙为零,密封严密,从而避免了炉内烟气反窜的风险。
3.1.2给煤机进口插板门之下蓬煤处理
        当发生给煤机进口插板门下部蓬煤,关闭给煤机出口液压插板门,开大给煤机密封风至落煤管密封风,关小密封风至给煤机尾部筒体阀门开度,打开给煤机检修门进行疏通。由于给煤机出口插板门密封严密,同样能够确保落煤管温度不超温,热烟气不反窜,确保了疏通过程中设备和人身的安全。

3.2堵煤处理
堵煤是称重给煤机运行时经常出现故障,主要有进口堵煤、壳体内堵煤、出料口堵煤、落煤管与炉膛接合处堵煤等情况。
3.2.1进口、壳体内、出料口堵煤处理
当发生堵煤时应首先停运给煤机,关闭给煤机出口门,关闭给煤机内密封风。通过打开检修门进行处理。处理过程中需要暂时关闭给煤机内密封风,给煤机出口门改造前,由于给煤机长期运行,齿条处积煤较多无法确保给煤机出口门关闭严密。若落煤管温度上升快,造成该给煤机无法有效的隔离,被迫停运。改造后,阀体外部两底两面刷漆防腐,耐高温达450℃以上,阀体与原煤接触面采用防腐涂料,阀芯具备积煤清扫功能,液压插板可实现40T水平推力,能够确保落煤管堵煤的情况下可以可靠、严密的关闭阀门。进一步进行疏通。
3.3给煤机出口插板门的控制
 给煤机液压插板门改造后,液压控制系统为一台液压泵站控制六台插板阀设计,同时配备相对应手动操作装置,分路控制,阀组为二十四组。在断电的情况下,可以分别开与关阀门。液压泵站电机功率大于11KW,额定压力大于12Mpa,所有液压管路均应采用防爆油管,可以实现远程/就地控制操作功能,开关状态确认方便。


4总结
        给煤机液压插板门改造后,液压出口门开关动作的正确性得到了很大的保障。给煤机出口液压插板门在落煤管内壁粘煤的情况下能够正常启闭,且密封效果较好,满足日常消缺或疏通堵煤时对于系统隔离的需要,能有效密封防止烟气反窜,避免了给煤机皮带烧损的风险,且阀体实际状态便于观察确认,使用效果良好。阀门的正确动作,有效的保护了给煤机皮带的安全,同时给处理煤堵煤蓬煤问题赢得了很大的时间,降低了维护成本,保障了人身安全,同时有效的避免了事故的发生。


参考文献:
[1]DG440/13.8-II8型循环流化床锅炉说明书[S].东方锅炉(集团)股份有限公司
[2] 《液压系统通用技术要求》GB/T 3766-2001


作者简介:
        古进,男,36岁,助理工程师,现任职于淮南矿业集团发电有限公司潘三电厂发电部副部长,长期从事火电厂生产运行工作。
