龚自强
大唐四川发电有限公司，四川 成都 610091
摘要：通过对川西某站总蝶阀螺栓质量造成隧洞漏水原因分析，指出螺栓因设计强度不够，进而在运行中断裂导致漏水事件发生。
关键词：总蝶阀 螺栓 断裂 质量

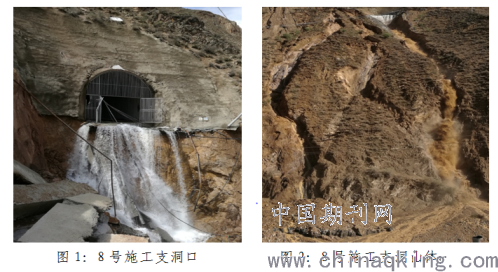

2016年6月17日4时20分，川西某电站调压井后总蝶阀排气阀脱落导致8号施工支洞大量漏水，6时13分该电站机组全停。事件由8号施工支洞内总蝶阀排气阀螺栓断裂引起。
该电站单机容量60MW，总装机容量180MW。电站坝址位于某乡大桥下游1.8km，距某县城1.5km，厂址位于流域大桥上游50m，距县城区30km。电站经18千米有压隧洞引水发电，引用流量103.5 m3/S，库容154万m3，调节库容44万m3，具有日调节性能。2016年5月该电站3台机组全部投产发电。
一、事件前有关情况
事件前电站运行方式：220kV线路：**线运行； 220kV母线运行。厂用10kV系统：Ⅰ段、Ⅱ段运行；厂用400V系统：Ⅰ段运行、Ⅱ、Ⅲ段联络运行； 主变：1B、2B运行。
机组状态：1F、2F、3F发电，全厂负荷为145MW，上游水位2752.6米。
二、事件经过
2016年6月17日04时20分，川西某电站值班人员发现8号施工支洞流水严重，由于水雾较大人员无法靠近，不能确认漏水点，当班值长立即报告部门、公司分管领导；
6月17日6时13分，当班值长将该电站机组陆续全停；
6月17日6时20分关闭引水隧洞进水口事故闸门；
6月17日6时25分提起1、2、3号泄洪门泄洪；
6月17日6时25分断开8号支洞配电屏400V电源开关；
6月17日6时30分安排相关人员24小时监测8号施工支洞水流及洞口山体情况，同时洞口前方500米安全地带采取管制措施；
6月17日6时30将情况报告驻地政府相关部门及防汛办。
6月17日9时30分，驻地县分管副县长携县防汛办、安监局、气象局、**公司、土建及机电安装等单位在现场召开紧急会议部署相关工作。
6月22日8时，8号施工支洞处已无水流出，检查机组蝶阀前压力为1.5MPa，对引水隧洞进行检查工作；

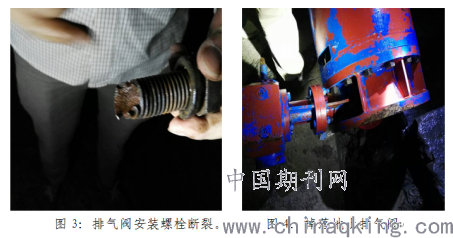

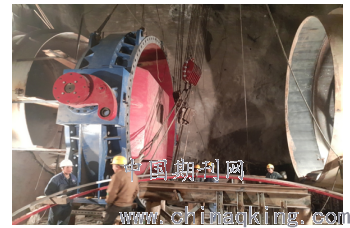

6月22日9时30分，在安全措施执行完毕后，施工单位机电安装及土建、湖北**蝶阀厂家、监理单位、**公司等相关人员进入8号施工支洞，对蝶阀进行全面检查。发现总蝶阀上其中一个排气阀由于螺栓全部断裂掉落地上，另一个排气阀完好；蝶阀旁通阀密封损坏。
6月22日14时30分，组织相关单位单位在集控中心4楼会议室进行了此次事件初步分析会，并对下一步抢险工作进行了安排部署。
6月23日，按照会议统一部署及《**电站总蝶阀抢修方案》开始进行抢修工作。
6月27日23时蝶阀厂家提供更换的设备抵达现场。
6月29日17时引水隧洞检查结束；蝶阀抢修工作完成（主要工作：排气阀回装、排气阀及旁通阀螺栓强度由4.8级更换为8.8级、蝶阀液压控制系统原件更换，旁通阀密封更换、液压油补充）及静态调试完成，开始进行水库蓄水。
7月1日10时30分开始向引水隧洞充水。
7月6日5时36分，3台机组陆续恢复发电。
7月7日15时30分，在**公司营地四楼会议室召开了**电站调压井后蝶阀排气阀脱落事件分析会，经过业主、监理、厂家、安装单位共同对此次事件分析，形成了《**电站调压井后蝶阀事件原因分析会议纪要》，会议认为“6.17”**水电站总蝶阀事件由蝶阀的排气阀连接螺栓质量引起。
三、事故后果
此次事件造成8号施工支洞内总蝶阀液压系统及控制系统进水、8号施工支洞口山体部分塌方。此次事故造成直接经济损失约43万元（包括材料费、人工费等）。
四、原因分析

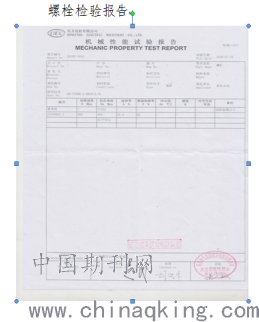

根据螺栓断口检查分析，认为螺栓设计强度不够，导致排气阀与法兰连接螺栓全部断裂，是造成此次事件的直接原因。
五、暴露问题
1.设备投运基建没有向生产办理移交证书，尚在试生产阶段，暴露出基建期管理不够细致、不到位。
2.安装单位（**机电安装项目部）8号支洞内照明系统未完工，只有临时照明，导致运行人员在中控室无法清晰观察到主蝶阀。
3.设计审查阶段把关不严。
六、防范措施
1.加强技术监督的深度和广度。对金属结构进行全面的统计、检查、检测、分析、处理，加强对设备质量的监督。
2.加强对重要金属部件的金属监督，对机组蜗壳人孔门、放空阀螺栓的检查，并将定期检查列入检修规程。
3.加强培训，提高人员分析、判断隐蔽缺陷隐患的能力。
4.修订、完善应急预案并加强演练。
5.严把设备移交质量验收关，对存在缺陷的设备，确保消缺完成后方可移交运行。
七、责任处理
由于此次事件由主蝶阀厂家本身设备质量问题造成，根据**公司与湖北**蝶阀厂签定的合同，所更换排气阀的检修阀、液压系统、控制系统设备以及恢复生产所发生的相关费用厂家全部承担。同时，**公司法律顾问全程介入此项工作，保留通过法律手段维权的权利。
作者简介：龚自强（1988.05-），男，湖北鄂州，学士，电力工程技术工程师，大唐四川发电有限公司安全环保监督部安全监督主管，从事水电、风电、太阳能等新能源生产运营、工程建设安全监督管理工作。
