石亮 韩红磊
山东电力建设第三工程有限公司，山东青岛 266100
Analysis and improvement the damage of extension wire for Metal Temperature Element of Steam Turbine Bearing.
Shi liang
摘 要：本文分析了汽轮机轴瓦金属温度信号在机组运行过程中发生信号跳变、误报和和信号消失的根本原因，提出了汽轮机轴瓦金属温度的创新安装方案，提高汽轮机轴瓦金属温度测量的可靠度。
关键词：汽轮机；温度元件延长线；波纹管；防护
Abstract：This paper analyzes the fundamental reasons of signal jump, false alarm and signal disappearance of steam turbine bearing brush metal temperature during unit operation and puts forward the innovative installation scheme of metal temperature of steam turbine bearing brush, so as to improve the reliability of metal temperature measurement.
Keywords：Steam turbine; Temperature element extension line; Bellows and Protection
1 引言
轴瓦金属温度参数是监视汽轮机安全运行的重要信号，如果轴承箱内部延长线出现损坏，无法在机组运行过程中处理。DL 5190.4-2019 电力建设施工技术规范 第4部分：热工仪表及控制装置 1.1，DLT 5210.4-2018 电力建设施工质量验收规程 第4部分：热工仪表及控制装置，未对轴瓦温度元件延长线固定方式没有具体规范要求。以往出现过温度信号延长线损坏的机组，温度元件延长线多数采用小螺丝加固定卡的固定方式，这种固定方式存在着施工困难、安装时小螺丝时容易掉落等问题，本文结合以往机组出现过问题的机组，提出了汽轮发电机组轴瓦金属温度延长线采用波纹管加以防护的方案，以防止轴承箱内部轴瓦温度元件延长线损坏现象的发生，降低汽轮机运行安全隐患和停机维修成本。
2 问题描述
汽轮机组正常运行时，各轴瓦金属温度信号出现跳变、误报和信号消失问题，停机开箱检查，多为温度元件延长线磨损断开导致。
3 原因分析
轴瓦金属温度元件安装在轴承内的轴瓦上，通过延长线引出轴承箱外部接线盒，延长线一般采用小螺丝加固定卡的常规固定方式，轴承箱内部的空间狭小，尤其是轴承箱的下部位置延长线很难固定，机组运行过程中延长线长期在润滑油油流的冲刷下，延长线和轴承箱内壁及边角部位发生摩擦，延长线的外皮破损，芯线出现接地，随后芯线快要断开时温度信号出现跳变、误报，芯线完全断开后出现信号消失现象。
4 解决方法
针对延长线磨损导致延长线损坏，采取延长线加装波纹管方法加以防护，质量可靠，起到很好的保护效果。
轴瓦温度元件延长线常规固定方式和波纹管防护固定方式的比较

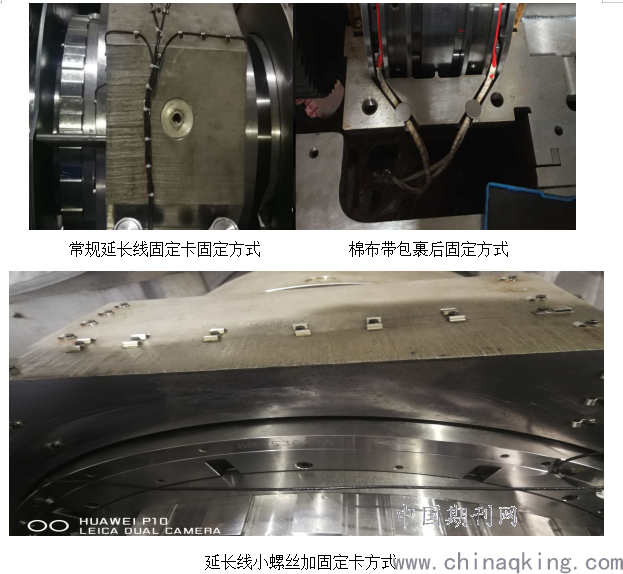

4.1常规轴瓦温度元件安装固定步骤
1)在轴承箱壁上钻孔攻丝，用于后续轴瓦温度元件延长线采用小螺丝加固定卡固定；
2)温度元件经过计量室校验合格，检查温度元件外观完好，型号、规格符合设计，绝缘阻值合格，轴瓦测温孔深度符合设计，深度与温度元件匹配，检查标识牌正确无误，然后将轴瓦温度探头安装在轴瓦上；
3)机务专业将轴瓦放入轴承座，将轴承座紧固好后，热工施工人员将探头延长线采用采用棉布带包裹或者直接将延长线采用小螺丝加固定卡逐个固定在轴承箱内壁上；
4)将轴瓦温度元件延长线引至轴承箱外部接线盒，轴承箱壁接头处密封处理防止渗漏，测量元件的阻值正确，绝缘在合格范围内，和TCS长电缆短接，检查TCS画面温度显示正常。
.png)
4.2 轴瓦温度元件延长线采用波纹管防护固定步骤

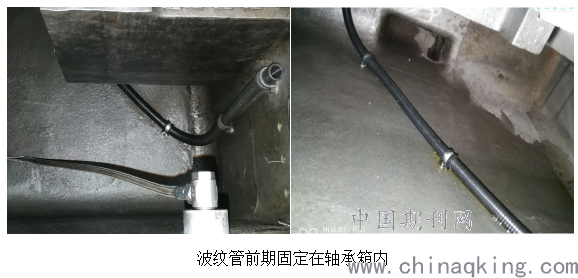

1)在轴承箱壁或者底部敷设波纹管，波纹管两端的管口分别引至轴瓦温度测量孔和轴承箱壁延长线引出口附近，将波纹管用固定卡固定在轴承箱壁或者轴承箱的底部；
2)温度元件经过计量室校验合格，检查温度元件外观完好，型号、规格符合设计，绝缘阻值合格，轴瓦测温孔深度符合设计，深度与温度元件匹配，检查标识牌正确无误，然后将轴瓦温度探头安装在轴瓦上；
3)机务专业将轴瓦放入轴承座，将轴承座固定好后热工施工人员将延长线穿入波纹管中，将轴瓦温度元件延长线引至轴承箱外部接线盒，轴承箱壁接头处密封处理防止渗漏，测量元件的阻值正确，绝缘在合格范围内，和TCS长电缆短接，检查TCS画面温度显示正常。
.png)
4.3 两种固定方式的比较
1)波纹管在机组滤油前已安装完成，不会对润滑油品质造成影响，采用小螺丝加固定卡方式需要滤油完成后施工，会对润滑油品质造成一定的污染。
2)波纹管防护方式工序简单合理，一般情况下，轴承箱内的空间比较狭小，前期机务专业未放轴承及转子的情况下，采用波纹管可一次施工固定完成，后期只需将延长线穿入波纹管内，此方法可快速将延长线引出；采用固定卡固定延长线因后期机务专业已经放入轴承及转子，轴承箱空间狭小，特别是轴承箱下部的需要固定的延长线，采用小螺丝加固定卡方式施工特别困难，可能出现固定不牢固情况，给机组安全运行留下隐患；
3)波纹管防护方式减少工作量节省人力，采用固定卡固定轴瓦温度元件延长线，钻孔攻丝的数量是波纹管固定卡所需数量的四倍，采用波纹管只需较少数量的固定卡，采用波纹管施工前期可以直接将波纹管固定在轴承箱内部，不影响机务专业后续的施工，后期只需将延长线穿入波纹管，将温度元件延长线引出至接线盒，省去后期轴承箱扣盖前延长线采用小螺丝加固定卡逐个固定的工作量，节省人力及减少施工时间，为汽轮机整体启动赢得时间；后期检修更方便，采用小螺丝加固定卡的方式固定，后期检修时需要逐个将固定卡拆除，螺丝容易掉落轴承箱内的润滑油管道，再次安装时需要逐个固定，采用波纹管固定方式，只需将延长线抽出即可，无需拆除波纹管，再次安装时只需将延长线穿入即可完成，方便快捷。
4)波纹管防护方式更安全，采用小螺丝加固定卡固定延长线，需要逐个采用螺丝刀将小螺丝紧固，由于轴承箱空间狭小，特别是轴承箱下部区域需要单手操作，很容易造成固定螺丝的掉落，螺丝容易进入润滑油管道中，很难取出，影响机组安全运行；温度元件延长线裸露在轴承箱内，机组运行期间在润滑油长时间的冲刷下，温度元件延长线容易和轴承箱的边角部位发生摩擦，造成延长线的破损及断开，信号跳变及中断，给汽轮机运行带来安全隐患，严重的造成机组损坏；将延长线穿入波纹管加以防护能对温度元件延长线进行很好的防护，避免温度元件延长线的损坏，质量更可靠。
5 结论
波纹管已经在电力行业广泛应用，结合以往出现问题的机组，根据两种延长线固定方式的对比，通过安装波纹管，能对延长线更好的防护，质量更加可靠，避免延长线在润滑油长时间冲刷下造成的延长线损坏，保障汽轮机的安全运行；无论从施工工序、人力需求、经济性和对机组安全运行等方面都要比常规温度元件延长线采用小螺丝加固定卡固定方式都有明显的提高，特别适合轴承箱空间狭小，需要在轴承箱下部固定温度元件延长线的地方。后期机组停机检修时直接将延长线抽出即可，无需重复拆卸固定螺栓，波纹管可重复使用，无需更换，便于检修。本施工方案已在西门子汽轮机组中应用，为后续汽轮机轴瓦金属温度元件延长线防护积累了很好的施工经验。采用波纹管防护轴瓦温度元件延长线同样适用于轴承箱内汽轮机转速、振动延长线的防护。
4参考文献
［1］DL5190.4-2019电力建设施工技术规范第4部分热工仪表及控制装置。中国电力出版社出版、发行
［2］1.1DLT 5210.4-2018 电力建设施工质量验收规程 第4部分：热工仪表及控制装置。国家能源局发布
［3］西门子已完工机组
