魏永波
国网安徽省电力有限公司滁州供电公司 安徽滁州 239000
摘要：电能表是居民、企事业单位等用电客户都会使用的电量计量器具。同时，电能表也为发电厂、变电站、开关站等各电压等级母线电量平衡计算提供了基础可靠的电量依据。现阶段在这些单位使用的电能表多为电子式交流电能表，它的电压和电流作用于固态（电子）原件上，在一定时间内与产生的电能成正比。它的功能有本地数据处理、远程数据通信以及电网运行参数采集等。因此电子式交流电能表的准确计量是十分重要的。基于此，本文章对电子式交流电能表现场校验过程及结果进行探讨，以供相关从业人员参考。
关键词：电能表；现场校验过程；结果
引言
现阶段，电子式交流电能表广泛的应用于发电、供电、用电的各种场所。为了保证其计量的准确性，对此类电能表展开周期性的检定，是十分必要的。本文特别针对电能表的现场校验做出研究与分析。现场校验具有不需拆卸计量器具、不需要中断计量并且可以真实记录现场实际情况的优点，可以节约人力、物力，提高工作效率。在用户对电能表、互感器等计量器具提出异议时，可在不影响用电的情况下完成现场校验，检查接线的正确性。
1电能表现场校验仪
电能表现场校验仪的两相基本功能：1、要测量电能计量的误差，它必须是一个标准电能表，必须能够溯源至上一级标准检定机构。而且要方便现场携带、操作。2、要进行接线检查，校验仪就必须具备向量分析、显示向量图，识别线路的相别。
为便于现场操作，现场校验仪可以采用电流钳接入电流，不需断开电流回路。一般电能表准确准确度等级不超过0.2级，当高于这个准确度等级时，如0.2S级就必须使用电流直接接入法串入电流回路。当采用电流直接接入法时通常可达0.1级或0.05级。
2电能表的现场校验过程
2.1工作条件
电能表的现场校验采用的是标准表法，所用的标准电能表（电能表现场校验仪）必须具备运输和保管中防尘、防潮和防震措施。现场校验仪与试验端子之间的连接导线应有良好的绝缘，中间不允许有接头，防止工作中松脱；应有明显的机性和相别标志，防止电压互感器二次回路短路，电流互感器二次回路开路，以确保人身和设备的安全。我公司所有关口电能表安装地点均在变电站，要求环境温度必须在0～40℃，电压值与额定值的偏差不超过±10%，频率与额定值的偏差不超过±5%，才可进行现场校验。若负荷电流低于被检电能表标定电流的10%（对于S级的电能表为5%）或功率因数低于0.5，则不能进行误差测定工作。
2.2电能表检验的主要内容
（1）通过外观检查，确定铭牌字迹是否清楚和易于辨认，液晶或数码显示器及指示灯是否正常，表壳是否损坏，固定是否，按键是否失灵，接线桩头是否有损坏。（2）通过现场校验仪显示的电压、电流向量图，显示的电压、电流的相位和相位差，来识别三相四线或三相三线电路常见的可能接线方式，来检查运行中的电能表和互感器二次回路的接线是否正确。（3）测定电能表在实际运行中的误差值。
2.3校验方法
电能表现场校验原理见图1。通常采用实负荷校验法，就是电能表现场校验仪的电流回路与被检电能表的电流回路串联（或使用电流钳），电能表现场校验仪的电压回路与被检电能表的电压回路并联，在电网实际电压、功率因数和频率下，比较电能表现场校验仪与被检电能表同时测定的现场实际负荷下的电能值，已确定被检电能表的误差。
.png)

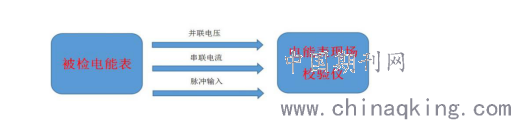

图1电能表现场校验原理图
2.4现场校验实例
校验环境以三相四线制电流经钳表方式输入为例，电能表现场校验仪以工作中常用的679E型三相电能表现场校验仪为例。首先应按照图2的示意图来进行电能表现场校验仪和电能表二次回路之间的接线，并将校验仪的脉冲线接线至电能表有功脉冲的输出端子上。
.png)

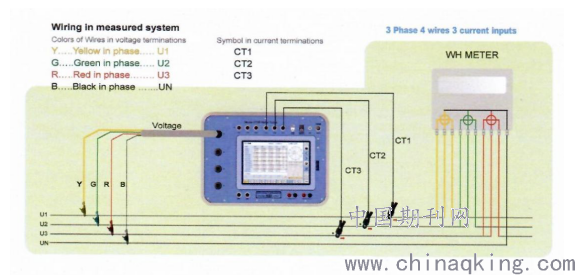

图2 被检电能表与校验仪现场接线示意图
接通校验仪电源，开关打开，通过如图3所示接线判断界面，来检查运行中的电能表和互感器二次回路的接线正确后，选择误差校验界面，如图4所示。
在操作设定界面选择3P4W 3I即三相四线制，选择电能表准确度等级诸如0.2S、0.5S等，选择测试状态，测试种类，脉冲常数，测试圈数，测试次数。按下开始键进行电能表误差测试，根据设定测试次数全部测试完成后，会显示每次测试误差结果、误差结果的平均值以及标准偏差值。根据规程要求，每一个负载功率下，至少记录两次误差测定数据，取其平均值作为实测基本误差。
.png)
3电能表现场校验的结果分析
3.1测试数据修约及结果记录
（1）根据规程规定，修约间距为1时的修约方法：保留位右边对保留位数字1来说，若大于0.5，则保留位加1；若小于0.5，则保留位不变；若等于0.5，则保留位是偶数时不变，保留位是奇数时加1。修约间距为n时，测的数据除以n，再按上述方法修约，修约后再乘以n，即为最后结果。（2）忠实在电能表现场校验记录纸上按照要求记录被检电能表参数，电能表以及校验仪分别所显示电压值、电流值、功率因数，记录检验过程中的向量图、记录修约后的误差结果，并且应当记录当前环境下温度、湿度、日期、检定员、审核人等。（3）。判断电能表的误差是否超差，一律以修约后的结果为准。
3.2现场校验误差结果分析探讨
特别值得注意的是，电能表现场校验是一种不严格的检验，其检验的外部条件达不到实验室规定的检定条件。因此最终判定电能表是否超差，应在满足条件的情况下，申请更换电能表后将原电能表送至实验室检定，应以实验室检定结果为准。现场校验对于提高电能表准确度，及时掌握电能表运行过程中存在的问题以及运行状态有重要意义。并且通过现场校验能发现计量差错和不合理的计量方式，有利于及时发现不法客户私动计量装置窃电的情况，及时查处挽回损失。
结束语
电力生产、营销和使用的整个过程离不开电能计量。电能表现场校验，能及时发现和纠正电能表运行过程中的异常状况，保证电能表的计量准确性。只有科学合理地对我公司电网电能计量装置进行有效监控，才能确保电网的安全可靠运行；只有准确核算经济、技术指标，才能实现企业发展与社会效益双赢，使电能计量公平合理，真正落到实处。
参考文献
[1]高志刚.智能电表现场校验流程及常见故障排查[J].天津科技,2019,46(07):13-14+16.
[2]麻森权.基于组态软件的智能电表校验系统的研究[J].智能计算机与应用,2019,9(04):284-285.
[3]周浩,朱淑媛,刘罡,吴秋铜,郭浩.一种交直流电表校验仪校准装置及其不确定度分析[J].东北电力技术,2017,38(11):44-46+50.
[4]周志强.基于计算机视觉的指针式电表校验的关键技术研究[D].南昌大学,2015.
[5]赵卫光,王海岩.智能电能表校验过程中应注意的事项[J].电子制作,2015(02):264.
